(08-38) - VALVE ASSY - REMOTE CONTROL, SINGLE LEVER

Запчасти Case 621D (08-38) - VALVE ASSY - REMOTE CONTROL, SINGLE LEVER (08) - HYDRAULICS

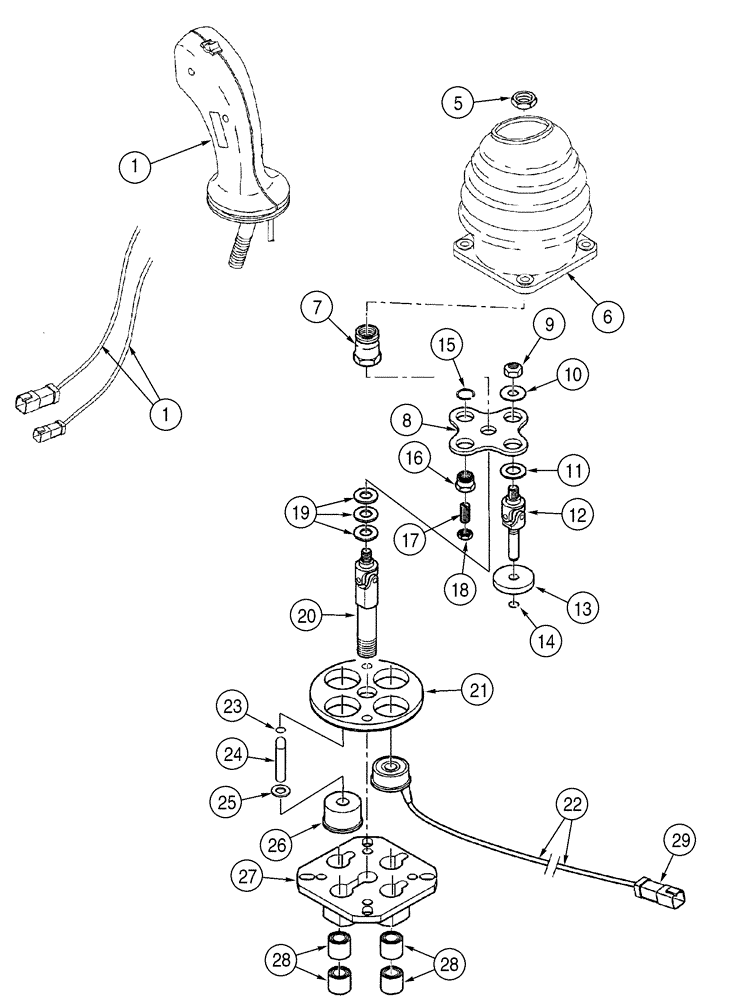

Схема запчастей Case 621D - (08-38) - VALVE ASSY - REMOTE CONTROL, SINGLE LEVER (08) - HYDRAULICS
28
8
13
29
15
10
6
14
21
11
28
19
24
23
22
26
1
18
25
16
9
17
1
20
27
7
12
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

414391A1

JOYSTICK

1шт.

Single Lever Remote

1шт.

Incl. 1 - 29

1шт.

Incl. 8-129, 8-131

1шт.

1

428265A1

HANDLE

1шт.

87588665R

REMAN-JOYSTICK

621D CASE WHEEL LOADER (BEFORE S/N JEE0135500), Reman for New P/N 428265A1

1шт.

87588665C

CORE-JOYSTICK

Return Number

1шт.

5

829-1412

NUT,M12, Cl 10.9

1шт.

6

427501A1

BOOT

1шт.

7

410566A1

LOCK NUT

M12

1шт.

8

410567A1

BRACKET

1шт.

410568A1

KIT

3шт.

Shaft Detent

1шт.

Incl. 9 - 14

1шт.

9

NSS

NOT SOLD SEPARAT

Nut, Lock

1шт.

10

NSS

NOT SOLD SEPARAT

Washer

1шт.

11

NSS

NOT SOLD SEPARAT

Washer

1шт.

12

NSS

NOT SOLD SEPARAT

Shaft

1шт.

13

NSS

NOT SOLD SEPARAT

Armature

1шт.

14

NSS

NOT SOLD SEPARAT

Ring, Snap

1шт.

410569A1

KIT

1шт.

Non-Detent Plunger

1шт.

Use In Non-Detent Port 2

1шт.

Incl. 15 - 18

1шт.

15

NSS

NOT SOLD SEPARAT

Ring, Snap

1шт.

16

NSS

NOT SOLD SEPARAT

M16, Screw

1шт.

17

NSS

NOT SOLD SEPARAT

M8 x 16, Screw

1шт.

18

NSS

NOT SOLD SEPARAT

Nut

1шт.

19

410570A1

SHIM

1шт.

Set Of Three

1шт.

20

410571A1

SHAFT

1шт.

21

410572A1

FLANGE

1шт.

22

410574A1

SOLENOID

24V

3шт.

Use In Detent Ports 1, 3, 4

1шт.

Component Parts Not Serviced Separately

1шт.

410575A1

KIT

1шт.

Plunger

1шт.

Incl. 23 - 25

1шт.

23

NSS

NOT SOLD SEPARAT

Ring, Snap

1шт.

24

NSS

NOT SOLD SEPARAT

Plunger

1шт.

25

NSS

NOT SOLD SEPARAT

Washer

1шт.

26

410576A1

GUIDE

1шт.

Plunger

1шт.

27

410577A1

BRACKET

1шт.

28

410578A1

BUSHING

1шт.

Set Of Four

1шт.

29

410559A1

KIT

1шт.

Connector

1шт.

Incl. Six Pins

1шт.
