(08-19) - VALVE ASSY - LOADER CONTROL, FOUR SPOOL, Z-BAR LOADER

Запчасти Case 621D (08-19) - VALVE ASSY - LOADER CONTROL, FOUR SPOOL, Z-BAR LOADER (08) - HYDRAULICS

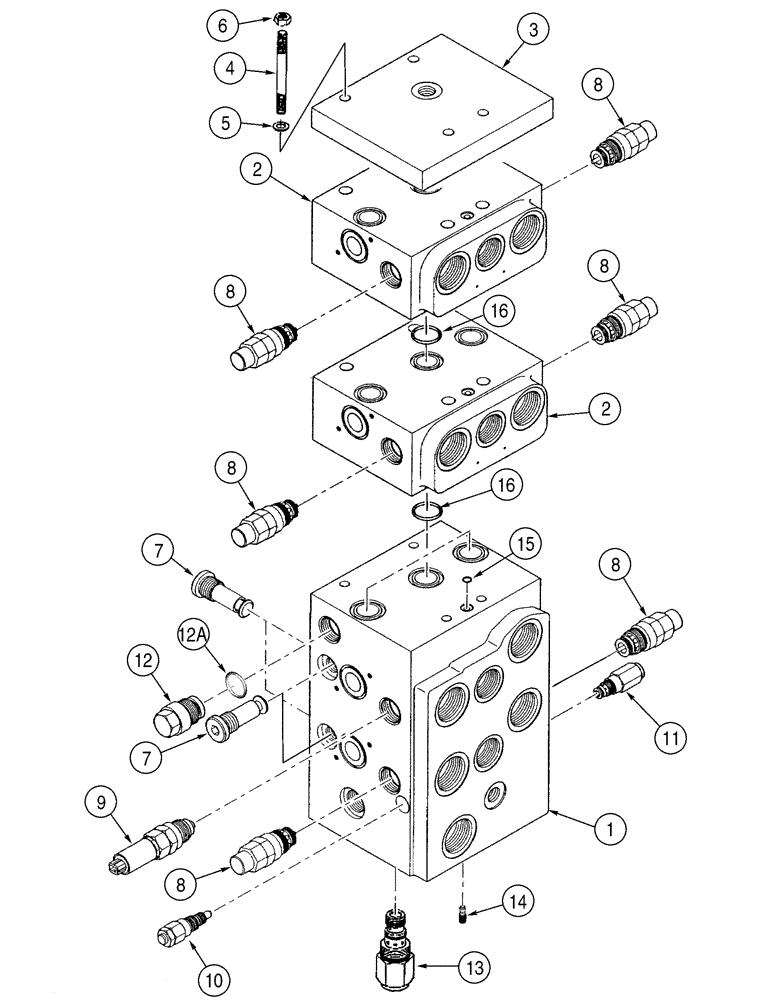

Схема запчастей Case 621D - (08-19) - VALVE ASSY - LOADER CONTROL, FOUR SPOOL, Z-BAR LOADER (08) - HYDRAULICS
16
10
5
15
8
4
2
7
8
3
2
9
6
16
11
13
8
8
7
12
12a
8
14
8
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

377604A1

CONTROL VALVE

1шт.

Four Spool

1шт.

Incl. 1 - 16

1шт.

Incl. XX-XX, XX-XX

1шт.

1

NSS

NOT SOLD SEPARAT

Housing

1шт.

2

411447A1

BLOCK

1шт.

Spool

1шт.

See Figure XX-XX

1шт.

3

411445A1

PLATE

1шт.

4

411471A1

BOLT

4шт.

5

892-11008

LOCK WASHER,8mm ID

4шт.

6

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

4шт.

7

411449A1

VALVE, CHECK

4шт.

8

411450A1

VALVE

6шт.

Relief

1шт.

Anticavitation Valve

1шт.

Incl. 8A

1шт.

8a

411474A1

SEAL KIT

1шт.

Seal

1шт.

Not Illustrated

1шт.

9

411451A1

VALVE

1шт.

Relief

1шт.

Anticavitation Valve

1шт.

Incl. 9A

1шт.

9a

411475A1

SEAL KIT

1шт.

Seal

1шт.

Not Illustrated

1шт.

10

411452A1

VALVE

2шт.

Pressure Relief

1шт.

Incl. 10A

1шт.

10a

411476A1

SEAL KIT

1шт.

Seal

1шт.

Not Illustrated

1шт.

11

411453A1

VALVE

1шт.

Flow Limiting Valve

1шт.

Incl. 11A

1шт.

11a

411477A1

SEAL KIT

1шт.

Seal

1шт.

Not Illustrated

1шт.

12

411454A1

INSERT

1шт.

Pilot Pressure

1шт.

Incl. 12A

1шт.

12a

238-6119

O-RING,0.103" Thk x 0.924" ID, -119, Cl 6, 90 Duro

1шт.

13

411455A1

VALVE

1шт.

Flow Limiting Valve

1шт.

Incl. 13A

1шт.

13a

411478A1

SEAL KIT

1шт.

Seal

1шт.

Not Illustrated

1шт.

14

411456A1

VALVE

1шт.

411461A1

SEAL KIT

1шт.

Seal

1шт.

Incl. 15, 16

1шт.

15

NSS

NOT SOLD SEPARAT

O-Ring

8шт.

16

NSS

NOT SOLD SEPARAT

O-Ring

3шт.
