(09-12B) - FRAME - REAR CHASSIS - IF USED

Запчасти Case 521D (09-12B) - FRAME - REAR CHASSIS - IF USED (09) - CHASSIS

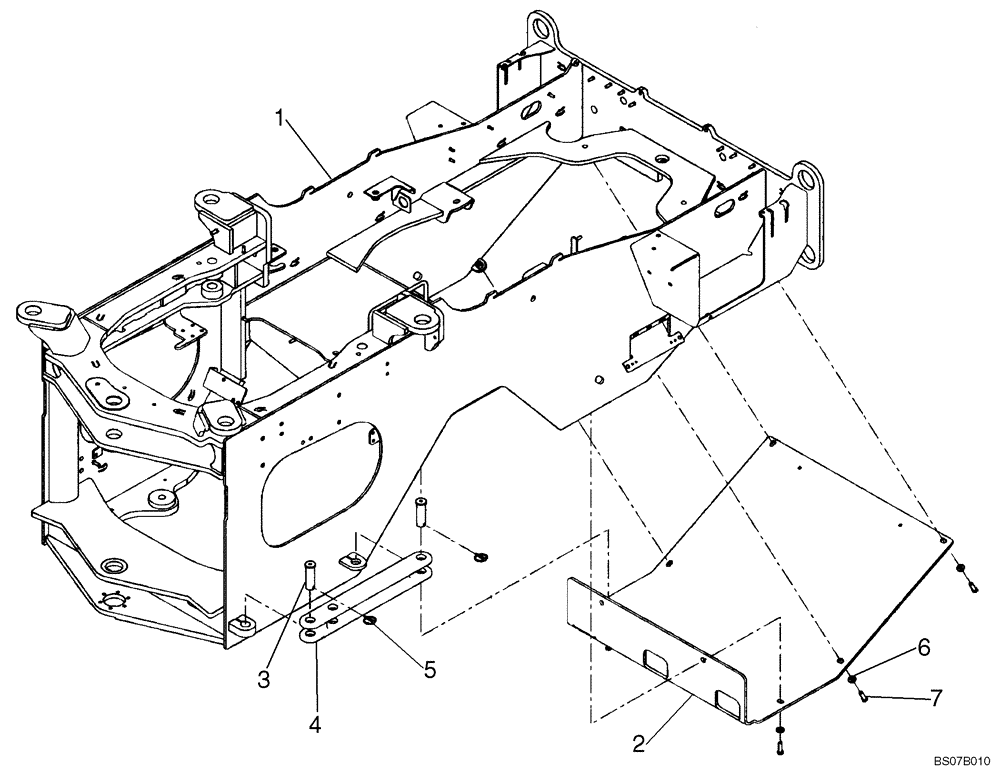

Схема запчастей Case 521D - (09-12B) - FRAME - REAR CHASSIS - IF USED (09) - CHASSIS
6
5
3
7
2
4
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

FOR PIVOT COMPONENTS SEE FIGURE 09-12D

1шт.

1

87578494

FRAME

CHASSIS Rear; If Used

1шт.

2

87315595

PLATE

1шт.

3

412067A1

LOCKING BAR

Transport and Service

1шт.

4

126268A1

PIN,31.8mm OD x 108mm L

2шт.

5

A30338

PIN

Klik

2шт.

6

896-15012

WASHER,13.5mm ID x 28mm OD x 4mm Thk

6шт.

7

627-12040

BOLT,Hex, M12 x 1.75 x 40mm, Cl 10.9, Full Thd

6шт.
