Запчасти Case 521D (04-17B) - HARNESS - REAR CHASSIS - IF USED (04) - ELECTRICAL SYSTEMS

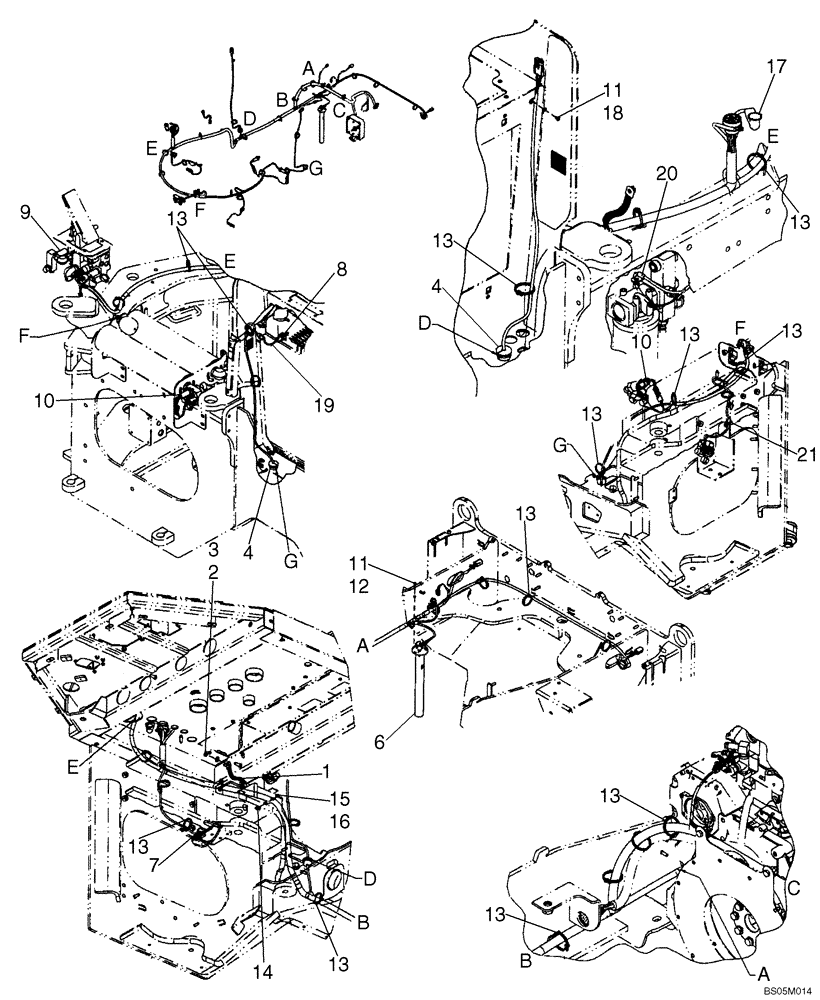

Схема запчастей Case 521D - (04-17B) - HARNESS - REAR CHASSIS - IF USED (04) - ELECTRICAL SYSTEMS
18
10
2
16
1
4
21
20
19
13
3
4
13
13
13
11
13
13
13
14
15
13
13
11
7
8
9
10
17
6
12
13
13

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

FOR RELAY PANEL SEE FIGURE 04-18A

1шт.

1

L126051

GROUND STRAP

1шт.

2

L127554

WASHER,0.395" ID x 0.875" OD x 0.064" Thk

Brass

2шт.

3

253347A1

NUT,Hex, M10 x 1.5

Brass

2шт.

4

198823C1

GROMMET,9.53mm ID x 41.1mm OD x 26.9mm Thk

2шт.

6

328870A1

SENDER UNIT

Fuel Level

1шт.

7

321446A1

SENSOR

Engine Coolant

1шт.

8

419792A2

SENSOR

Coolant Level

1шт.

9

377898A3

SWITCH

Brake Declutch

1шт.

10

377899A1

SWITCH

Redundant Brake

1шт.

11

895-11005

WASHER,5.5mm ID x 10mm OD x 1mm Thk

1шт.

12

814-5030

BOLT,Hex, M5 x 0.8 x 30mm, Cl 8.8

5шт.

13

L18331

CABLE TIE,375.9mm L, Nylon, Black

CABLE STRAP

24шт.

14

896-11012

WASHER,13.5mm ID x 24mm OD x 3mm Thk

1шт.

15

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

1шт.

16

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

1шт.

17

L126713

BOOT

Electrical

1шт.

18

760-14413

SELF-TAP SCREW,Pan Hd, M4.8 x 13

1шт.

19

445786A1

WIRE HARNESS

Coolant Level Sensor

1шт.

20

515-2495

CLAMP,3/8", Insul, 7/16" Bolt

9.5mm; M10 Bolt

1шт.

21

515-2595

CLAMP,3/8", Insul, 1/2" Bolt

(9.5 mm); M12 Bolt

1шт.

Выбрано товаров: 21
