Запчасти Case 521D (09-40) - CAB - PLENUMS, DUCTS AND LOUVERS (09) - CHASSIS

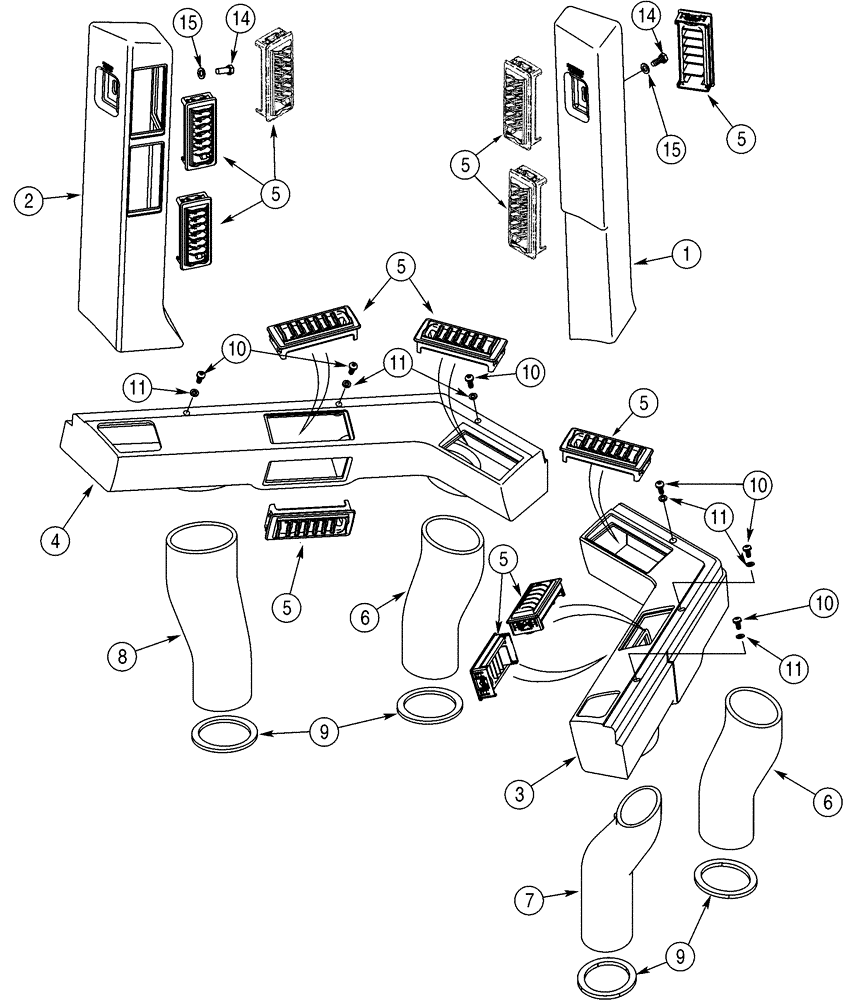

Схема запчастей Case 521D - (09-40) - CAB - PLENUMS, DUCTS AND LOUVERS (09) - CHASSIS
10
11
5
9
11
5
7
15
14
5
15
9
6
10
8
5
2
11
10
5
14
11
6
5
10
1
4
5
3

Артикул

Название

Примечание

Количество

1

399226A1

AIR DUCT

Vertical Plenum; Right Hand

1шт.

2

399222A1

AIR DUCT

Vertical Plenum; Left Hand

1шт.

3

399224A1

AIR DUCT

Front Plenum; Right Hand

1шт.

4

399223A1

AIR DUCT

Front Plenum; Left Hand

1шт.

5

363882A1

VENT

Louver

12шт.

6

275495A1

AIR DUCT

Floor; Front Plenum; Center

2шт.

7

275498A1

AIR DUCT

Floor; Front Plenum; Right Hand

1шт.

8

275497A1

AIR DUCT

Floor; Front Plenum; Left Hand

1шт.

9

233308A1

GASKET

Floor Duct

4шт.

10

1270742C1

PREV TORQUE BOLT,Cross Rec Pan Hd, M6 x 1 x 12mm

6шт.

11

297865A1

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

M6

6шт.

14

627-8020

BOLT,Hex, M8 x 1.25 x 20mm, Cl 10.9, Full Thd

2шт.

15

895-15008

WASHER,9mm ID x 20mm OD x 1.6mm Thk

2шт.

Выбрано товаров: 13
