Запчасти Case 521D (09-31) - SEAT ASSY, AIR SUSPENSION (09) - CHASSIS

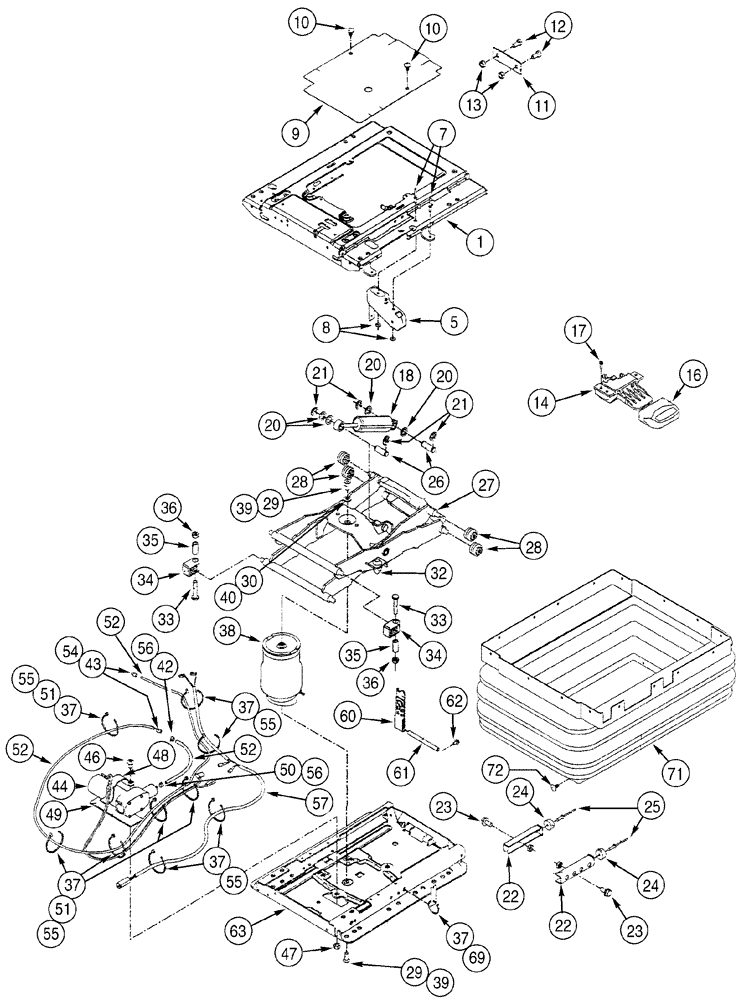

Схема запчастей Case 521D - (09-31) - SEAT ASSY, AIR SUSPENSION (09) - CHASSIS
29
26
43
60
51
56
38
17
33
16
37
22
55
62
42
14
69
20
51
52
20
47
21
5
61
57
48
55
36
1
63
9
10
33
11
24
18
37
39
25
23
56
34
39
10
13
55
46
54
22
21
37
8
28
32
37
50
71
34
7
20
44
35
29
24
28
55
23
52
52
36
35
27
72
12
49
37

Артикул

Название

Примечание

Количество

SUSPENSION ASSY

1шт.

399259A1

DRIVER SEAT

Cloth; Air Suspension; Incl. 398456A1, 398147A1, 1 - 73

1шт.

398546A1

SUSPENSION

Cloth; Upper Seat Assembly; Not Illustrated; See Figure 09-30

1шт.

345133A1

BASE

Mounting Plate; Incl. Hardware; Not Illustrated

1шт.

398547A1

BAR

Incl. 1 - 72

1шт.

1

345101A1

SET OF PARTS

Upper; Incl. 2 - 8

1шт.

2

345100A1

PLUG

Not Illustrated

18шт.

3

345103A1

WASHER

Not Illustrated

1шт.

4

345113A1

ROLLER

Not Illustrated

2шт.

398142A1

LEVER

Incl. 5 - 8

1шт.

5

NSS

NOT SOLD SEPARAT

Lever

1шт.

6

345100A1

PLUG

Not Illustrated

4шт.

7

345102A1

RIVET

2шт.

8

345103A1

WASHER

2шт.

9

345099A1

COVER

Incl. 10

1шт.

10

345100A1

PLUG

2шт.

11

345108A1

PLATE

1шт.

12

864-8016

HEX SOC SCREW,M8 x 16mm, Cl 8.8

2шт.

13

832-10408

NUT,M8 x 1.25, Cl 8.8

2шт.

345107A1

LEVER

Height Control; Incl. 14 - 17

1шт.

14

NSS

NOT SOLD SEPARAT

Lever

1шт.

15

345100A1

PLUG

Not Illustrated

4шт.

16

345106A1

HANDLE

1шт.

17

840-1516

SCREW,Pan, M5 x 16mm, Cl 4.8

3шт.

398150A1

SHOCK ABSORBER

Shock Absorber; Incl. 18 - 25

1шт.

18

NSS

NOT SOLD SEPARAT

Shock Absorber

1шт.

19

345100A1

PLUG

Not Illustrated

8шт.

20

3402553R1

WASHER,M13

4шт.

21

895-18010

WASHER,10.5mm ID x 18mm OD x 1.6mm Thk

4шт.

345131A1

STOP

Stop; Incl. 22 - 25

1шт.

22

NSS

NOT SOLD SEPARAT

Angle

2шт.

23

614-8016

BOLT,Hex, M8 x 1.25 x 16mm, Cl 8.8, Full Thd

2шт.

24

60-3231T1

BUMPER

2шт.

25

345132A1

RIVET

2шт.

26

345098A1

PIN

2шт.

345109A1

KIT

Arm; Incl. 27 - 37

1шт.

27

NSS

NOT SOLD SEPARAT

Arm

1шт.

28

345113A1

ROLLER

4шт.

29

345112A1

SCREW,M8 x 20mm L

2шт.

30

934058R1

WASHER,8.4mm ID x 15mm OD x 1.6mm Thk

1шт.

31

345100A1

PLUG

Not Illustrated

22шт.

32

60-3242T1

BUMPER

2шт.

33

345111A1

BOLT

4шт.

34

345110A1

GUIDE

4шт.

35

345095A1

TUBE

4шт.

36

60-4845T1

NUT

4шт.

37

L18337

CABLE TIE,9.95"-12.1" lg

CABLE STRAP 15 in

9шт.

345114A1

REPAIR KIT

Air Spring; Incl. 38 - 43

1шт.

38

NSS

NOT SOLD SEPARAT

Spring

1шт.

39

345112A1

SCREW,M8 x 20mm L

2шт.

40

934058R1

WASHER,8.4mm ID x 15mm OD x 1.6mm Thk

1шт.

41

345100A1

PLUG

Not Illustrated

8шт.

42

60-4895T1

CLAMP

1шт.

43

345118A1

ADAPTER

2шт.

345125A1

AIR COMPRESSOR KIT

Incl. 44 - 51

1шт.

44

NSS

NOT SOLD SEPARAT

Compressor

1шт.

45

345100A1

PLUG

Not Illustrated

12шт.

46

864-8012

HEX SOC SCREW,M8 x 12mm, Cl 8.8

1шт.

47

832-10408

NUT,M8 x 1.25, Cl 8.8

1шт.

48

345120A1

SUPPORT

1шт.

49

345121A1

PLATE

1шт.

50

60-4895T1

CLAMP

1шт.

51

L18337

CABLE TIE,9.95"-12.1" lg

CABLE STRAP 15 in

5шт.

254782A1

KIT

Air Hose; Incl. 52 - 56

1шт.

52

NSS

NOT SOLD SEPARAT

Hose

1шт.

53

345100A1

PLUG

Not Illustrated

12шт.

54

345118A1

ADAPTER

2шт.

55

L18337

CABLE TIE,9.95"-12.1" lg

CABLE STRAP 15 in

8шт.

56

60-4895T1

CLAMP

2шт.

345123A1

KIT

Harness; Incl. 57 - 59

1шт.

57

NSS

NOT SOLD SEPARAT

Harness

1шт.

58

345100A1

PLUG

Not Illustrated

12шт.

59

L18337

CABLE TIE,9.95"-12.1" lg

CABLE STRAP 15 in; Not Illustrated

10шт.

60

345115A1

STRAP

1шт.

61

345116A1

PIN

1шт.

62

345117A1

SCREW

1шт.

398148A1

BASE

Incl. 63 - 70

1шт.

63

NSS

NOT SOLD SEPARAT

Plate

1шт.

64

345100A1

PLUG

Not Illustrated

6шт.

65

60-4845T1

NUT

Not Illustrated

3шт.

66

345110A1

GUIDE

Not Illustrated

2шт.

67

345112A1

SCREW,M8 x 20mm L

Not Illustrated

1шт.

68

345113A1

ROLLER

Not Illustrated

2шт.

69

L18337

CABLE TIE,9.95"-12.1" lg

CABLE STRAP 15 in

6шт.

70

864-8012

HEX SOC SCREW,M8 x 12mm, Cl 8.8

Not Illustrated

1шт.

71

398149A1

COVER

Incl. 72

1шт.

72

345100A1

PLUG

22шт.

73

3225292R1

PLUG

Not Illustrated

12шт.

74

398143A1

CABLE

Not Illustrated

1шт.

75

398146A1

CABLE

Not Illustrated

1шт.

300521A1

REPAIR KIT

Incl. 10, 22, 28 - 30, 32, 34, 35, 37, 39, 55, 69, 72

1шт.

Выбрано товаров: 91
