(921C) - CASE WHEEL LOADER (S/N JEE0155001 & AFTER) (1/99-2/07)
/
(08) - HYDRAULICS
/

(08-07) - HYDRAULICS - LOADER LIFT (Nov 30 2009 1:23PM)

Запчасти Case 921C (08-07) - HYDRAULICS - LOADER LIFT (Nov 30 2009 1:23PM) (08) - HYDRAULICS

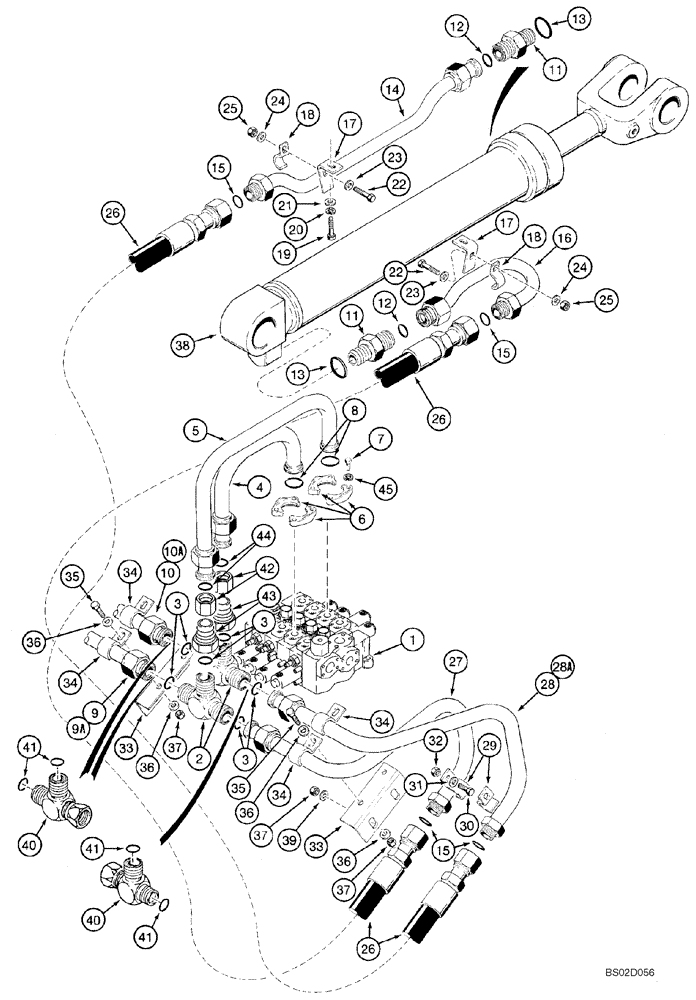

Схема запчастей Case 921C - (08-07) - HYDRAULICS - LOADER LIFT (Nov 30 2009 1:23PM) (08) - HYDRAULICS
1
10a
13
36
16
13
36
19
11
5
23
15
17
3
11
34
36
37
32
39
9a
37
14
28a
40
17
26
40
37
22
6
26
35
24
41
41
3
29
18
10
42
18
27
43
4
9
34
28
44
23
30
35
31
38
34
26
25
22
3
45
21
20
2
15
36
12
33
7
34
25
41
24
12
15
8
33

№

Артикул

Название

Примечание

Количество

1

REF

INSTRUCTION

Valve Assy

1шт.

Control

1шт.

Loader Lift

1шт.

See Figure 08-12 - 08-14

1шт.

2

201-431

TEE,2"-12 ORFS

2 fc sl x fc sl x fc sl

2шт.

Incl. 3

1шт.

3

238-6029

O-RING,0.07" Thk x 1.489" ID, -29, Cl 6, 90 Duro

3шт.

4

307621A1

TUBE

1шт.

Lift

1шт.

5

307569A1

TUBE

1шт.

Lift

1шт.

6

A12306

FLANGE

4шт.

7

426-620

BOLT,Hex, 3/8" - 16 x 1-1/4", Gr 8

8шт.

8

238-6219

O-RING,0.139" Thk x 1.296" ID, -219, Cl 6, 90 Duro

2шт.

9

L129507

TUBE,38.09 mm OD

1шт.

Lift

1шт.

Models Without Ride Control

1шт.

9a

131898A1

TUBE

1шт.

Lift

1шт.

Models With Ride Control

1шт.

10

L129513

TUBE,38.09 mm OD

1шт.

Lift

1шт.

Models Without Ride Control

1шт.

10a

131900A1

TUBE

1шт.

Lift

1шт.

Models With Ride Control

1шт.

11

201-133

HYD CONNECTOR,1 11/16"-12 ORFS x 1 5/8"-12 ORB

1-11/16 fc x 1-5/8 Or

4шт.

Incl. 12, 13

1шт.

12

238-6025

O-RING,0.07" Thk x 1.176" ID, -25, Cl 6, 90 Duro

1шт.

Face Seal End

1шт.

13

237-6020

O-RING,0.118" Thk x 1.475" ID, -920, Cl 6, 90 Duro

1шт.

Boss End

1шт.

14

L127938

TUBE,31.75 mm OD

2шт.

15

238-6025

O-RING,0.07" Thk x 1.176" ID, -25, Cl 6, 90 Duro

8шт.

16

L127936

PIPE ASSY.,31.75 mm OD

2шт.

Lift Cylinder

1шт.

Closed End

1шт.

17

L128507

SUPPORT

4шт.

18

S120173

CLAMP

4шт.

19

426-616

BOLT,Hex, 3/8" - 16 x 1", Gr 8

4шт.

20

492-11038

LOCK WASHER,3/8"

4шт.

21

496-21041

WASHER,13/32" x 13/16" x .089", HDN

4шт.

22

426-824

BOLT,Hex, 1/2" - 13 x 1-1/2", Gr 8

4шт.

23

496-21053

WASHER,17/32" x 1 1/16" x .134"

4шт.

24

496-21053

WASHER,17/32" x 1 1/16" x .134"

4шт.

25

231-1448

NUT,1/2"-13, GB

4шт.

26

L128448

HOSE ASSY.,25.4mm ID x 1425mm L, SAE 100R12

1425 mm (56-1/8 in)

4шт.

Lift Cylinder

1шт.

27

L129505

TUBE,38.09 mm OD

1шт.

Lift

1шт.

28

L129511

TUBE,38.09 mm OD

1шт.

Lift

1шт.

Models Without Ride Control

1шт.

28a

131902A1

TUBE

1шт.

Lift

1шт.

Models With Ride Control

1шт.

29

S87573

CLAMP

4шт.

30

426-824

BOLT,Hex, 1/2" - 13 x 1-1/2", Gr 8

4шт.

31

496-21053

WASHER,17/32" x 1 1/16" x .134"

4шт.

32

231-1448

NUT,1/2"-13, GB

4шт.

33

L127925

SUPPORT

2шт.

34

S87573

CLAMP

4шт.

35

426-824

BOLT,Hex, 1/2" - 13 x 1-1/2", Gr 8

4шт.

36

496-21053

WASHER,17/32" x 1 1/16" x .134"

8шт.

37

231-1448

NUT,1/2"-13, GB

8шт.

38

1986603C1

CYLINDER ASSY.

178 ID x 867 strk

2шт.

Lift

1шт.

See Figure 08-19

1шт.

39

S95569

WASHER

4шт.

40

201-437

TEE,2"-12 ORFS x 2"-12 Sw Run

2 fc sl x fc sl x sw fc

2шт.

Models With Ride Control

1шт.

Incl. 41

1шт.

41

238-6029

O-RING,0.07" Thk x 1.489" ID, -29, Cl 6, 90 Duro

2шт.

42

203-907

TUBE NUT,2"-12 ORFS

2шт.

Models With or Without Ride Control

1шт.

43

201-150

REDUCER,1 11/16"-12 Male x 2"-12 Fem, ORFS

2 sw x 1-11/16 fc

2шт.

Models With or Without Ride Control

1шт.

Incl. 44

1шт.

44

238-6025

O-RING,0.07" Thk x 1.176" ID, -25, Cl 6, 90 Duro

1шт.

45

492-11038

LOCK WASHER,3/8"

8шт.
