(921C) - CASE WHEEL LOADER (S/N JEE0155001 & AFTER) (1/99-2/07)
/
(07) - BRAKES
/

(07-08) - HYDRAULICS - BRAKE, MAIN (Jan 12 2010 10:23AM)

Запчасти Case 921C (07-08) - HYDRAULICS - BRAKE, MAIN (Jan 12 2010 10:23AM) (07) - BRAKES

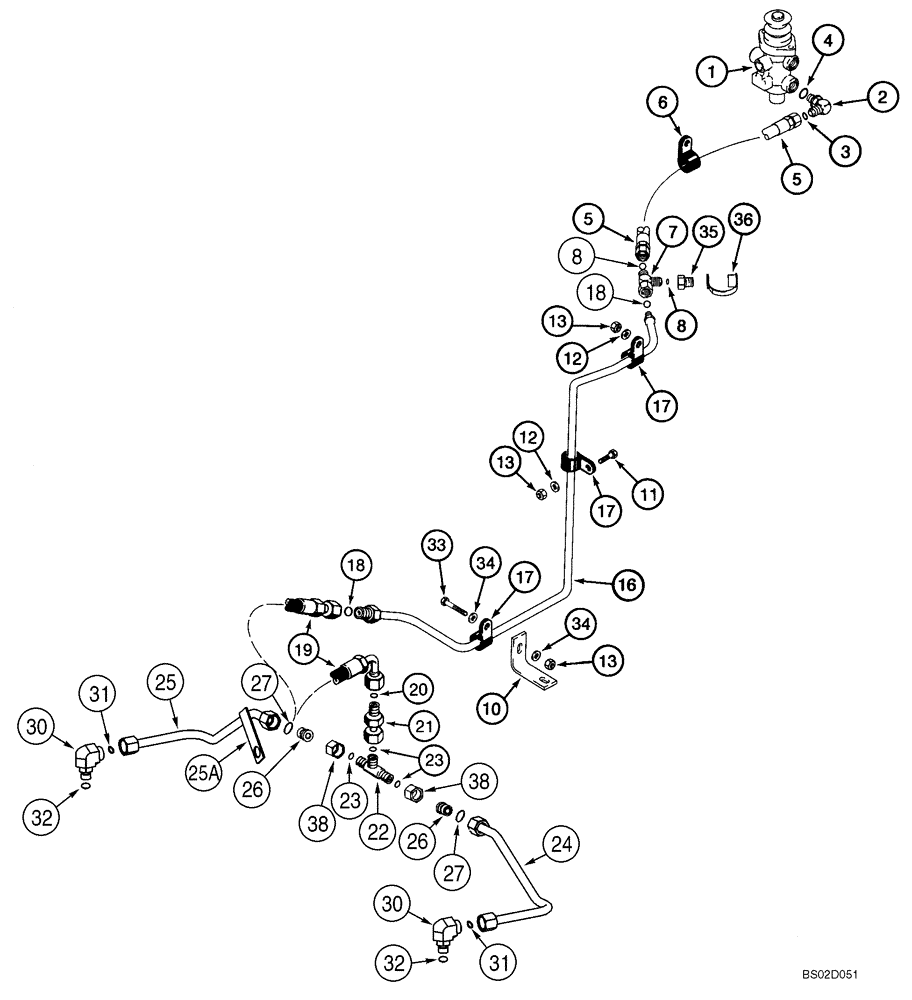

Схема запчастей Case 921C - (07-08) - HYDRAULICS - BRAKE, MAIN (Jan 12 2010 10:23AM) (07) - BRAKES
25
6
20
26
7
18
32
8
35
1
23
21
34
3
17
2
33
30
31
30
19
8
13
10
12
31
38
32
22
24
23
5
17
26
4
25a
16
38
18
27
5
11
34
12
13
13
27
17
36

№

Артикул

Название

Примечание

Количество

MAIN BRAKE VALVE TO REAR AXLE

1шт.

AXLE 298446A1

1шт.

1

393884A2

VALVE, BRAKE

1шт.

Main Brake Valve

1шт.

See Figure 07-09

1шт.

2

201-305

ELBOW,90 Degree Elbow, 13/16" - 16 Male ORFS x 3/4" - 16 Male ORB

1шт.

Incl. 3, 4

1шт.

3

238-6014

O-RING,0.07" Thk x 0.489" ID, -14, Cl 6, 90 Duro

1шт.

Face Seal End

1шт.

4

237-6008

O-RING,0.087" Thk x 0.644" ID, -908, Cl 6, 90 Duro

1шт.

Boss End

1шт.

5

344568A2

HOSE ASSY.

1048 mm (41-1/4 in)

1шт.

6

515-25286

CLAMP,1 1/8", Insul, 3/8" Bolt

1-1/8 ID

1шт.

7

201-433

TEE,1"-14 ORFS x 1"-14 Sw Run

1шт.

Incl. 8

1шт.

8

238-6016

O-RING,0.07" Thk x 0.614" ID, -16, Cl 6, 90 Duro

2шт.

10

L129205

SUPPORT

1шт.

11

627-10025

BOLT,Hex, M10 x 1.5 x 25mm, Cl 10.9, Full Thd

1шт.

12

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

2шт.

13

832-10410

NUT,M10 x 1.5, Cl 8

3шт.

16

344909A2

TUBE

1шт.

17

515-23159

CLAMP,5/8", Insul, 3/8" Bolt

3шт.

18

238-6016

O-RING,0.07" Thk x 0.614" ID, -16, Cl 6, 90 Duro

2шт.

19

344571A1

HOSE ASSY.

754 mm (29-11/16 in)

1шт.

20

238-6016

O-RING,0.07" Thk x 0.614" ID, -16, Cl 6, 90 Duro

1шт.

21

344900A1

TUBE,15.87 mm OD, 63 mm Length

1шт.

22

201-415

TEE,1"-14 ORFS

1шт.

Incl. 23

1шт.

23

238-6016

O-RING,0.07" Thk x 0.614" ID, -16, Cl 6, 90 Duro

3шт.

24

344664A2

BRAKE LINE

1шт.

Right Hand Rear

1шт.

25

344666A2

TUBE

1шт.

Left Hand Rear

1шт.

Incl. 25A

1шт.

25a

NSS

NOT SOLD SEPARAT

Support

1шт.

Mount With Axle Bolt

1шт.

26

201-146

REDUCER,13/16"-16 Male x 1"-14 Fem, ORFS

1 sw x 13/16 fc

2шт.

Incl. 27

1шт.

27

238-6014

O-RING,0.07" Thk x 0.489" ID, -14, Cl 6, 90 Duro

1шт.

30

201-332

ELBOW,90 Degree Elbow, 13/16" - 16 Male ORFS x 9/16" - 18 Male ORB

2шт.

Incl. 31, 32

1шт.

Boss End

1шт.

32

238-6014

O-RING,0.07" Thk x 0.489" ID, -14, Cl 6, 90 Duro

1шт.

Face Seal End

1шт.

34

895-15010

WASHER,11mm ID x 24mm OD x 2mm Thk

2шт.

35

324202A1

PLUG

1шт.

36

H434163

DUST CAP

1шт.

38

203-903

TUBE NUT,1"-14 ORFS

2шт.

33

627-10030

BOLT,Hex, M10 x 1.5 x 30mm, Cl 10.9, Full Thd

1шт.

31

237-6006

O-RING,0.078" Thk x 0.468" ID, -906, Cl 6, 90 Duro

1шт.

Выбрано товаров: 50
