(09-21) - STEPS - RIGHT SIDE ACCESS

Запчасти Case 821C (09-21) - STEPS - RIGHT SIDE ACCESS (09) - CHASSIS

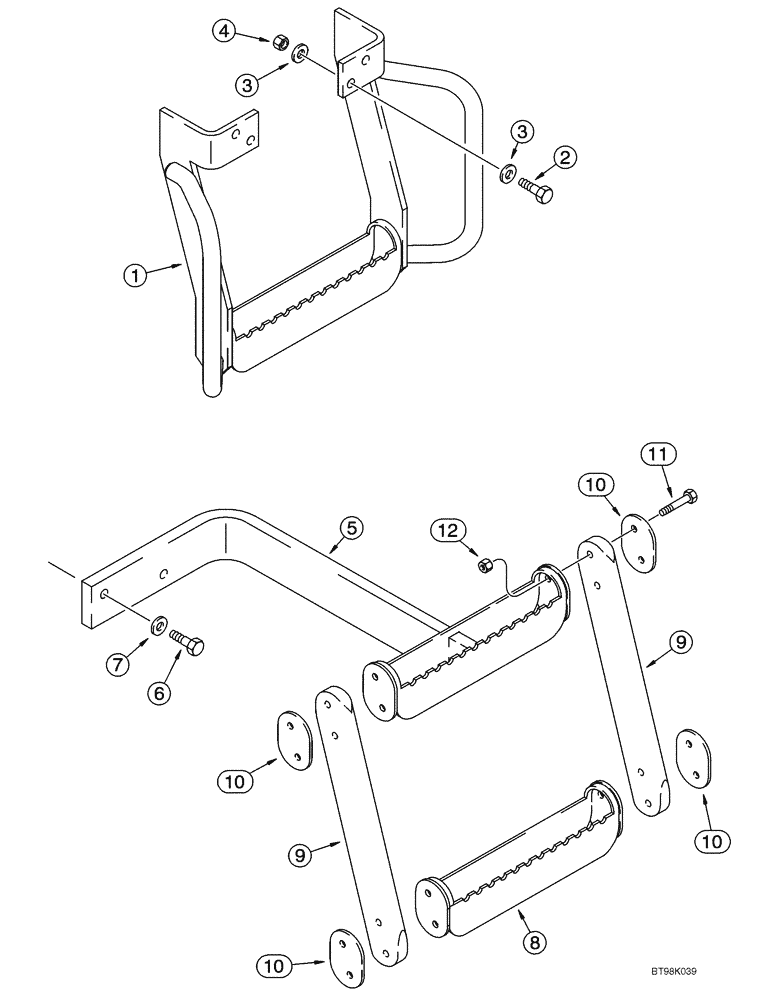

Схема запчастей Case 821C - (09-21) - STEPS - RIGHT SIDE ACCESS (09) - CHASSIS
7
5
1
2
10
3
4
9
10
10
6
12
11
3
9
8
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

313434A2

STEP

1шт.

Rear Frame

1шт.

Top

1шт.

2

627-12045

BOLT,Hex, M12 x 1.75 x 45mm, Cl 10.9, Full Thd

4шт.

3

896-15012

WASHER,13.5mm ID x 28mm OD x 4mm Thk

13,5 x 28 x 4 mm

8шт.

4

832-10412

NUT,M12 x 1.75, Cl 8

4шт.

5

319936A2

STEP

1шт.

Rear Frame

1шт.

Center

1шт.

Right Hand

1шт.

6

827-12050

BOLT,Hex, M12 x 1.75 x 50mm, Cl 10.9

2шт.

7

896-15012

WASHER,13.5mm ID x 28mm OD x 4mm Thk

13,5 x 28 x 4 mm

2шт.

8

311075A2

STEP

1шт.

Rear Frame

1шт.

Lower

1шт.

9

108751A1

SUPPORT

2шт.

Hanger

1шт.

10

311069A1

LARGE PLATE

PLATE, LARGE

4шт.

Support

1шт.

12

832-10410

NUT,M10 x 1.5, Cl 8

8шт.

11

827-10045

BOLT,Hex, M10 x 1.5 x 45mm, Cl 10.9

8шт.
