Запчасти Case 821C (09-20) - FENDERS, REAR - STEPS (Nov 18 2008 4:56PM) (09) - CHASSIS

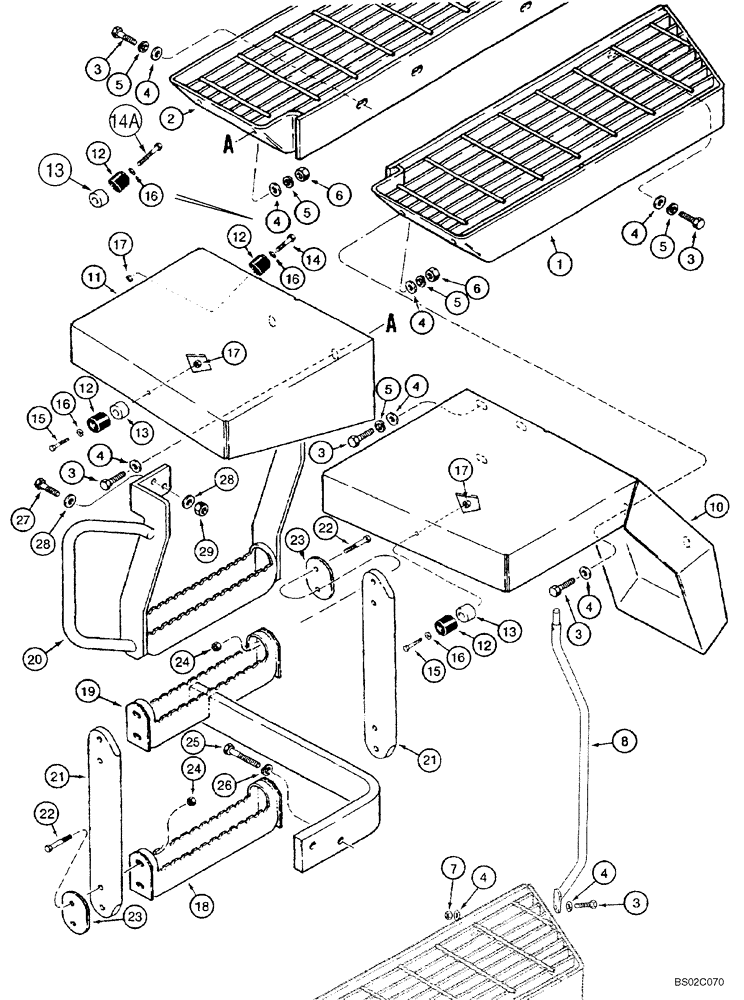

Схема запчастей Case 821C - (09-20) - FENDERS, REAR - STEPS (Nov 18 2008 4:56PM) (09) - CHASSIS
10
5
3
12
5
7
26
17
27
28
16
3
16
23
4
3
3
12
6
4
14
5
4
25
15
4
11
28
21
19
13
29
8
12
24
4
13
22
2
1
17
4
14a
3
13
16
17
4
23
3
5
18
24
20
12
6
4
22
16
5
21
4
15

Артикул

Название

Примечание

Количество

EUROPEAN MODELS

1шт.

1

314378A3

STEP

1шт.

Operator's Compartment

1шт.

Right Hand

1шт.

2

314377A3

STEP

1шт.

Operator's Compartment

1шт.

Left Hand

1шт.

3

627-12040

BOLT,Hex, M12 x 1.75 x 40mm, Cl 10.9, Full Thd

18шт.

4

896-11012

WASHER,13.5mm ID x 24mm OD x 3mm Thk

24шт.

5

892-11012

LOCK WASHER,M12

12-16шт.

6

832-10412

NUT,M12 x 1.75, Cl 8

4шт.

7

832-10412

NUT,M12 x 1.75, Cl 8

2шт.

8

296420A3

HANDLE

1шт.

Assist

1шт.

Right Hand

1шт.

9

296418A3

HANDLE

1шт.

Assist

1шт.

Left Hand

1шт.

Not Illustrated

1шт.

10

314628A2

FENDER

1шт.

Rear

1шт.

Right Hand

1шт.

11

314627A2

FENDER

1шт.

Rear

1шт.

Left Hand

1шт.

12

L126483

BUMPER

3шт.

Door

1шт.

13

311070A1

SPACER

2-3шт.

14

827-6040

BOLT,Hex, M6 x 40mm, Cl 10.9

1шт.

Used With 12

1шт.

14a

827-6070

BOLT,Hex, M6 x 70mm, Cl 10.9

1шт.

Used With 12, 13

1шт.

15

827-6070

BOLT,Hex, M6 x 70mm, Cl 10.9

2шт.

16

895-11006

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

3шт.

17

832-10406

NUT,M6 x 1, Cl 8

3шт.

18

311075A2

STEP

1шт.

Rear Frame

1шт.

Lower

1шт.

19

313435A2

STEP

1шт.

Rear Frame

1шт.

Center

1шт.

20

313434A2

STEP

1шт.

Rear Frame

1шт.

Top

1шт.

21

108751A1

SUPPORT

2шт.

Hanger

1шт.

22

828-10045

BOLT,Hex, M10 x 1.5 x 45mm, Cl 10.9

8шт.

23

311069A1

LARGE PLATE

PLATE, LARGE

4шт.

Support

1шт.

24

832-10410

NUT,M10 x 1.5, Cl 8

8шт.

25

827-12050

BOLT,Hex, M12 x 1.75 x 50mm, Cl 10.9

2шт.

26

896-15012

WASHER,13.5mm ID x 28mm OD x 4mm Thk

13,5 x 28 x 4 mm

2шт.

27

627-12040

BOLT,Hex, M12 x 1.75 x 40mm, Cl 10.9, Full Thd

4шт.

28

896-15012

WASHER,13.5mm ID x 28mm OD x 4mm Thk

13,5 x 28 x 4 mm

8шт.

29

832-10412

NUT,M12 x 1.75, Cl 8

4шт.

Выбрано товаров: 55
