Запчасти Case 821C (09-06A) - FRAME, REAR - PIVOT (09) - CHASSIS

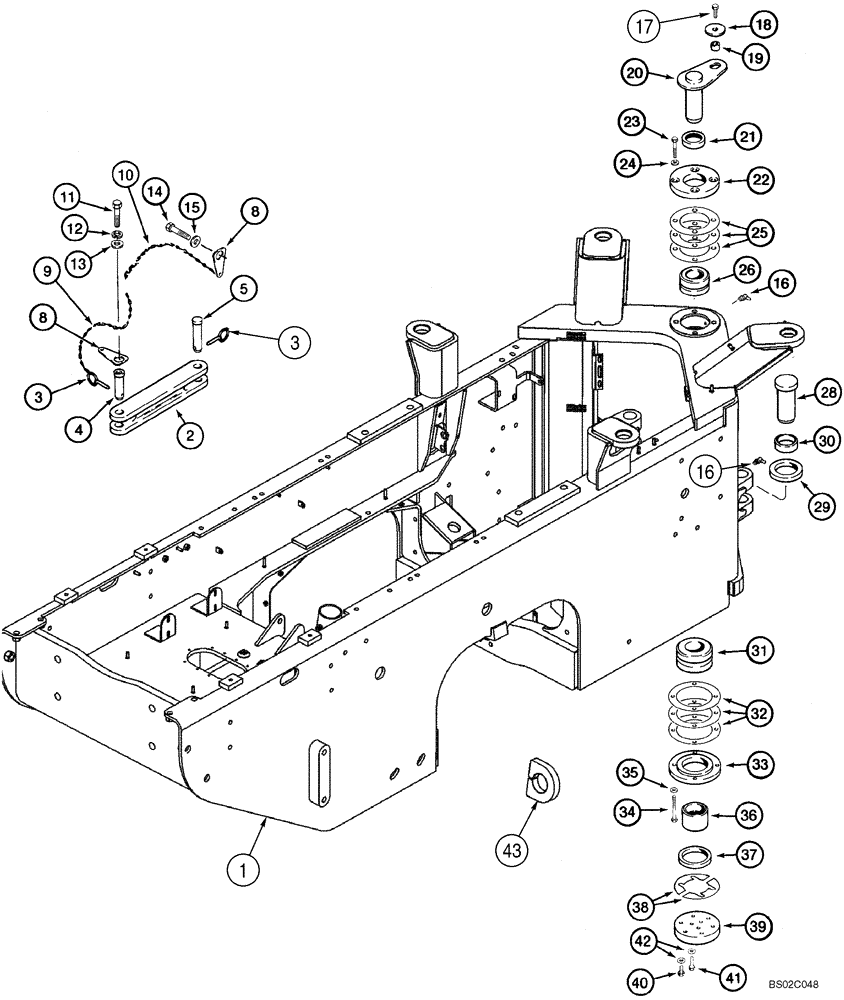

Схема запчастей Case 821C - (09-06A) - FRAME, REAR - PIVOT (09) - CHASSIS
32
3
20
42
40
15
2
16
5
30
34
24
26
35
10
37
36
29
9
31
41
22
8
1
28
18
25
23
43
12
21
13
4
33
11
17
19
14
3
38
16
8
39

Артикул

Название

Примечание

Количество

EUROPEAN MODELS

1шт.

1

87407211

CHASSIS

1шт.

Rear

1шт.

Incl. Fuel Tank

1шт.

2

L125219

ROD

1шт.

Transport and Service

1шт.

3

A30338

PIN

2шт.

4

126268A1

PIN,31.8mm OD x 108mm L

1шт.

Link

1шт.

Rear

1шт.

5

L125221

LOCK PIN,31.75mm OD x 144.75mm L

1шт.

Link

1шт.

Front

1шт.

8

L300295

RETAINER

2шт.

9

R50297

CHAIN (CE)

305 mm (12 in)

1шт.

Retainer

1шт.

10

128307A1

CHAIN (CE)

610 mm (24 in)

1шт.

Retainer

1шт.

11

426-612

BOLT,Hex, 3/8" - 16 x 3/4", Gr 8

1шт.

12

892-11010

LOCK WASHER,M10

1шт.

13

896-15010

WASHER,11mm ID x 24mm OD x 3mm Thk

11 x 24 x 3 mm

1шт.

14

827-12050

BOLT,Hex, M12 x 1.75 x 50mm, Cl 10.9

1шт.

15

896-15012

WASHER,13.5mm ID x 28mm OD x 4mm Thk

13,5 x 28 x 4 mm

1шт.

16

219-55

LUBE NIPPLE,90 Degree Elbow, 1/8" - 27 NPTF

2шт.

17

426-1024

BOLT,Hex, 5/8" - 11 x 1-1/2", Gr 8

1шт.

18

496-81025

WASHER,21/32" x 2 1/2" x .188", HDN

1шт.

19

L125100

SPACER,17.48mm ID x 31.75mm OD x 14.3mm Thk

1шт.

Upper Pin

1шт.

20

L125271

PIVOT PIN,63.49mm OD x 198mm L

1шт.

Upper Pivot

1шт.

21

L125008

SEAL,63.5mm ID x 98.58mm OD x 11.89mm Thk

1шт.

Upper

1шт.

Upper Articulation Plate

1шт.

22

L125225

COLLAR

1шт.

Upper Pivot

1шт.

23

426-1056

BOLT,Hex, 5/8" - 11 x 3-1/2", Gr 8

5/8 x 3-1/2; 8

4шт.

24

D43266

WASHER

5/8

4шт.

25

L125231

SHIM,114mm ID x 195mm OD x 0.11mm Thk

0,10 mm (0,004 in)

1шт.

Upper Pivot

1шт.

25

L125232

SHIM,114mm ID x 195mm OD x 0.28mm Thk

0,25 mm (0,010 in)

1шт.

Upper Pivot

1шт.

25

L125233

SHIM,114mm ID x 195mm OD x 0.54mm Thk

0,50 mm (0,020 in)

1шт.

Upper Pivot

1шт.

26

L125006

BEARING ASSY,63.5mm ID x 112.71mm OD x 60.33mm W

1шт.

27

L125561

SEAL,63.5mm ID x 98.58mm OD x 11.89mm Thk

1шт.

Lower

1шт.

Upper Articulation Plate

1шт.

28

L125226

PIVOT PIN,96mm OD x 197mm L

1шт.

Lower Pivot

1шт.

29

L125009

SEAL,92.08mm ID x 123.98mm OD x 15.88mm Thk

1шт.

Upper

1шт.

Lower Articulation Plate

1шт.

30

L125227

SPACER

1шт.

Upper

1шт.

Lower Pivot Bearing

1шт.

31

L125007

BEARING ASSY,76.2mm ID x 139.99mm OD x 73.03mm W

1шт.

Lower Pivot

1шт.

32

L125234

SHIM,141mm ID x 215mm OD x 0.11mm Thk

0,10 mm (0,004 in)

1шт.

Lower Pivot

1шт.

32

L125235

SHIM,141mm ID x 215mm OD x 0.28mm Thk

0,25 mm (0,010 in)

1шт.

Lower Pivot

1шт.

32

L125236

SHIM,141mm ID x 215mm OD x 0.54mm Thk

0,50 mm (0,020 in)

1шт.

Lower Pivot

1шт.

33

L125228

COLLAR

1шт.

Lower Pivot

1шт.

34

426-1072

BOLT,Hex, 5/8" - 11 x 4-1/2", Gr 8

4шт.

35

NLS

NO LONGER SERVICED

5/8

4шт.

36

L125229

SPACER,76.22mm ID x 92.16mm OD x 64.52mm L

1шт.

Lower

1шт.

Lower Pivot Bearing

1шт.

37

L125562

SEAL,92.08mm ID x 123.98mm OD x 15.88mm Thk

1шт.

Lower

1шт.

Lower Pivot

1шт.

38

L125237

SHIM,100mm ID x 178mm OD x 0.11mm Thk

0,10 mm (0,004 in)

1шт.

One Half

1шт.

Lower Plate

1шт.

38

L125238

SHIM

0,25 mm (0,010 in)

1шт.

One Half

1шт.

Lower Plate

1шт.

38

L125239

SHIM,100mm ID x 178mm OD x 0.54mm Thk

0,50 mm (0,020 in)

1шт.

One Half

1шт.

Lower Plate

1шт.

38

L125970

SHIM,100mm ID x 178mm OD x 1.05mm Thk

1,00 mm (0,040 in)

1шт.

One Half

1шт.

Lower Plate

1шт.

39

L125230

LARGE PLATE

PLATE, LARGE

1шт.

Lower Pin

1шт.

40

426-1028

BOLT,Hex, 5/8" - 11 x 1-3/4", Gr 8

6шт.

41

426-1056

BOLT,Hex, 5/8" - 11 x 3-1/2", Gr 8

5/8 x 3-1/2; 8

3шт.

42

D43266

WASHER

5/8

9шт.

43

L126066

SUPPORT

2шт.

Bracket

1шт.

Lift and Tie Down

1шт.

Выбрано товаров: 93
