(06-12) - TRANSMISSION - CLUTCH ASSY, REVERSE (Sep 29 2010 9:48AM)

Запчасти Case 821C (06-12) - TRANSMISSION - CLUTCH ASSY, REVERSE (Sep 29 2010 9:48AM) (06) - POWER TRAIN

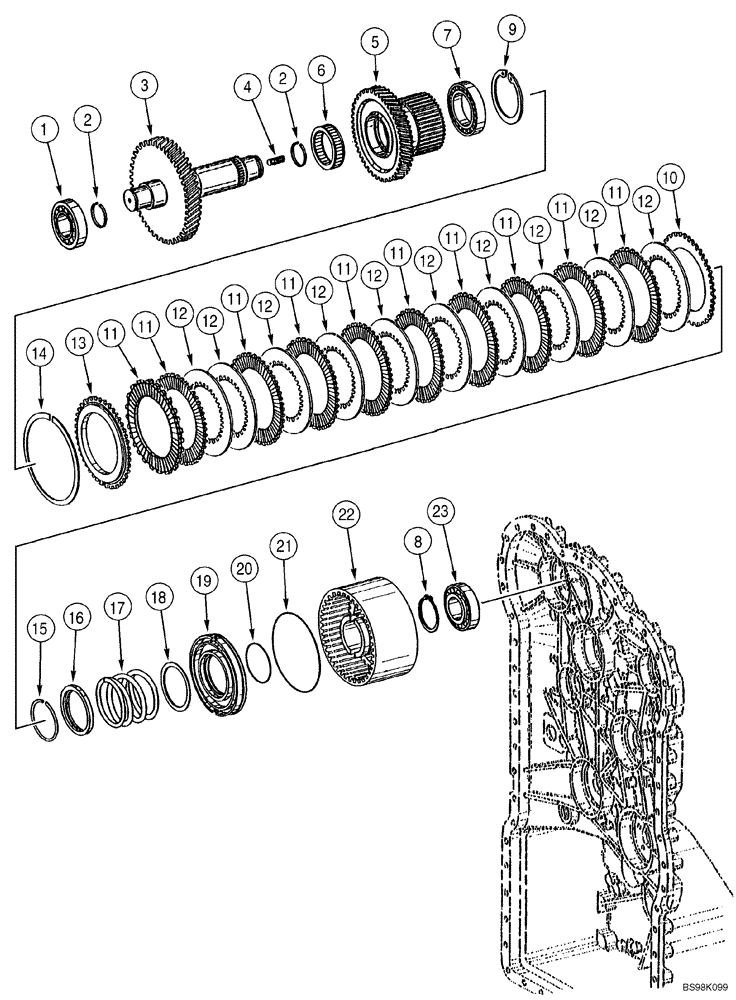

Схема запчастей Case 821C - (06-12) - TRANSMISSION - CLUTCH ASSY, REVERSE (Sep 29 2010 9:48AM) (06) - POWER TRAIN
11
12
11
16
12
14
12
12
12
11
15
12
12
21
12
19
2
11
23
18
4
1
13
17
5
6
22
12
9
11
11
20
11
11
11
3
7
10
2
12
11
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

*

196174A1

GEARBOX

1шт.

*

See Figure 06-01 - 06-17, 07-01

1шт.

*

196174A1R

REMAN-TRANSMISSION

821C CASE WHEEL LOADER (S/N JEE0155001 & AFTER)

1шт.

*

196174A1C

CORE-TRANSMISSION

Return Number

1шт.

1

331411A1

BEARING, ROLLER

1шт.

2

331412A1

RING, SNAP

RING SNAP

2шт.

3

331962A1

SHAFT

1шт.

4

331379A1

STUD

M10 x 16

1шт.

5

331947A1

GEAR, IDLER

GEAR,IDLE

1шт.

6

331478A1

BEARING, ROLLER

1шт.

7

331479A1

BEARING, BALL

1шт.

8

331480A1

RETAINER

1шт.

9

800-2190

SNAP RING,M90, Int

1шт.

10

331893A1

CLUTCH DISC

CLUTCH DISK

1шт.

*

Outer

1шт.

11

331894A1

CLUTCH DISC

CLUTCH DISK

10шт.

*

Outer

1шт.

12

331895A1

CLUTCH DISC

CLUTCH DISK

10шт.

*

Inner

1шт.

13

331896A1

DISC

1шт.

14

331897A1

RING, SNAP

RING SNAP 2,1 mm thk

1шт.

14

331898A1

RING, SNAP

RING SNAP 2,25 mm thk

1шт.

14

331899A1

RING, SNAP

RING SNAP 2,4 mm thk

1шт.

14

331900A1

RING, SNAP

RING SNAP 2,55 mm thk

1шт.

14

331901A1

RING, SNAP

RING SNAP 2,7 mm thk

1шт.

14

331902A1

RING, SNAP

RING SNAP 2,85 mm thk

1шт.

14

331903A1

RING, SNAP

RING SNAP 3,0 mm thk

1шт.

14

331904A1

RING, SNAP

RING SNAP 3,15 mm thk

1шт.

14

331905A1

RING, SNAP

RING SNAP 3,3 mm thk

1шт.

14

331906A1

RING, SNAP

RING SNAP 3,45 mm thk

1шт.

14

331907A1

RING, SNAP

RING SNAP 3,6 mm thk

1шт.

14

331908A1

SNAP RING

3,75 mm thk

1шт.

14

331909A1

RING, SNAP

RING SNAP 3,90 mm thk

1шт.

14

331910A1

RING, SNAP

RING SNAP 4,05 mm thk

1шт.

14

331911A1

RING, SNAP

RING SNAP 4,20 mm thk

1шт.

15

331487A1

RING, SNAP

RING SNAP

1шт.

16

331485A1

RETAINER

1шт.

17

331484A1

COMPRESSION SPRING

1шт.

18

331483A1

WASHER

1шт.

19

331381A1

JACK PISTON

1шт.

20

331382A1

O-RING

1шт.

21

331383A1

O-RING,3.1mm Thk x 144.4mm ID, 75 Duro

1шт.

22

331946A1

HUB

1шт.

23

331915A1

BEARING, ROLLER

1шт.
