(06-10) - TRANSMISSION - CLUTCH ASSY, FOURTH (Sep 29 2010 9:46AM)

Запчасти Case 821C (06-10) - TRANSMISSION - CLUTCH ASSY, FOURTH (Sep 29 2010 9:46AM) (06) - POWER TRAIN

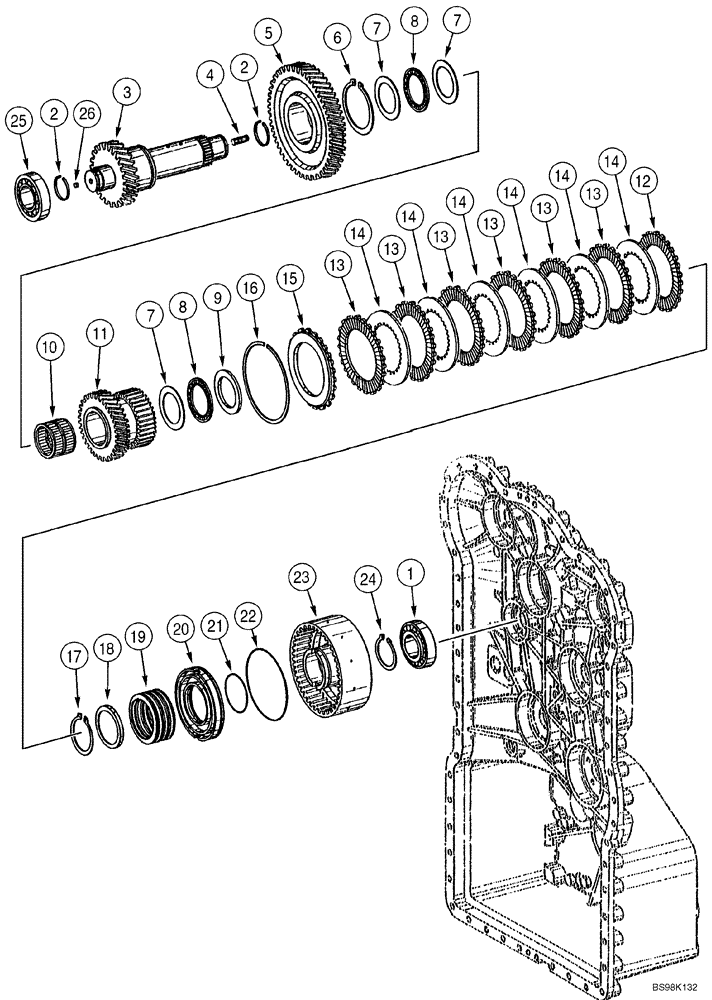

Схема запчастей Case 821C - (06-10) - TRANSMISSION - CLUTCH ASSY, FOURTH (Sep 29 2010 9:46AM) (06) - POWER TRAIN
18
11
8
8
7
14
7
16
24
7
14
14
13
25
17
21
20
5
6
15
26
13
13
14
2
9
3
14
13
19
13
2
22
12
13
1
14
23
4
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

*

196174A1

GEARBOX

1шт.

*

See Figure 06-01 - 06-17, 07-01

1шт.

*

196174A1R

REMAN-TRANSMISSION

821C CASE WHEEL LOADER (S/N JEE0155001 & AFTER)

1шт.

*

196174A1C

CORE-TRANSMISSION

Return Number

1шт.

1

331411A1

BEARING, ROLLER

1шт.

2

331412A1

RING, SNAP

RING SNAP

2шт.

3

331942A1

SHAFT

1шт.

4

331379A1

STUD

M10 x 16

1шт.

5

331944A1

GEAR

1шт.

6

P0236317R

SNAP RING

1шт.

7

331407A1

WASHER

3шт.

8

331406A1

NEEDLE BEARING CAGE

2шт.

9

331405A1

RING, SNAP

RING SNAP

1шт.

10

331408A1

NEEDLE BEARING CAGE

1шт.

11

331943A1

GEAR, IDLER

GEAR,IDLE

1шт.

12

331386A1

CLUTCH DISC

CLUTCH DISK

1шт.

*

Outer

1шт.

13

331387A1

CLUTCH DISC

CLUTCH DISK

6шт.

*

Outer

1шт.

14

331388A1

CLUTCH DISC

CLUTCH DISK

6шт.

*

Inner

1шт.

15

331389A1

DISC

1шт.

16

331390A1

RING, SNAP

RING SNAP 2,1 mm thk

1шт.

16

331391A1

RING, SNAP

RING SNAP 2,25 mm thk

1шт.

16

331392A1

RING, SNAP

RING SNAP 2,4 mm thk

1шт.

16

331393A1

RING, SNAP

RING SNAP 2,55 mm thk

1шт.

16

331394A1

RING, SNAP

RING SNAP 2,7 mm thk

1шт.

16

331395A1

RING, SNAP

RING SNAP 2,85 mm thk

1шт.

16

331396A1

RING, SNAP

RING SNAP 3,0 mm thk

1шт.

16

331397A1

RING, SNAP

RING SNAP 3,15 mm thk

1шт.

16

331398A1

RING, SNAP

RING SNAP 3,3 mm thk

1шт.

16

331399A1

RING, SNAP

RING SNAP 3,45 mm thk

1шт.

16

331400A1

RING, SNAP

RING SNAP 3,6 mm thk

1шт.

16

331401A1

RING, SNAP

RING SNAP 3,75 mm thk

1шт.

16

331402A1

RING, SNAP

RING SNAP 3,90 mm thk

1шт.

16

331403A1

RING, SNAP

RING SNAP 4,05 mm thk

1шт.

16

331404A1

RING, SNAP

RING SNAP 4,20 mm thk

1шт.

17

331487A1

RING, SNAP

RING SNAP

1шт.

18

331485A1

RETAINER

1шт.

19

331916A1

SPRING SEAT

7шт.

20

331381A1

JACK PISTON

1шт.

21

331382A1

O-RING

1шт.

22

331383A1

O-RING,3.1mm Thk x 144.4mm ID, 75 Duro

1шт.

23

334711A1

HUB

1шт.

24

331480A1

RETAINER

1шт.

25

331915A1

BEARING, ROLLER

1шт.

26

331929A1

CAP

1шт.
