Запчасти Case 821C (03-02) - CONTROLS THROTTLE, FOOT (03) - FUEL SYSTEM

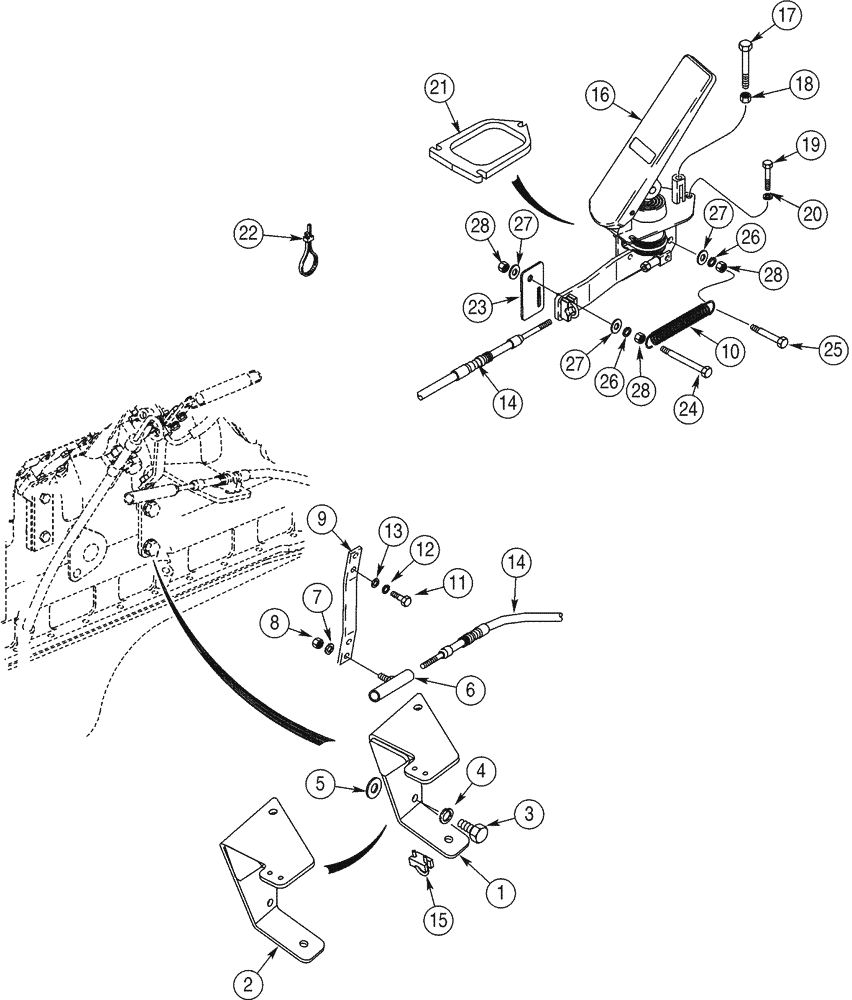

Схема запчастей Case 821C - (03-02) - CONTROLS THROTTLE, FOOT (03) - FUEL SYSTEM
28
15
16
19
2
22
10
5
11
28
9
26
12
1
14
14
4
28
25
26
7
21
27
23
13
3
17
27
18
6
24
20
27
8

Артикул

Название

Примечание

Количество

All Models JEE0126216-

1шт.

1

440481A2

BRACKET

North American Models

1шт.

2

413430A2

BRACKET

European Models

1шт.

3

627-10025

BOLT,Hex, M10 x 1.5 x 25mm, Cl 10.9, Full Thd

2шт.

4

896-11010

WASHER,11mm ID x 21mm OD x 2.5mm Thk

2шт.

5

896-15012

WASHER,13.5mm ID x 28mm OD x 4mm Thk

13,5 x 28 x 4 mm

1шт.

6

225619A1

BALL JOINT

1шт.

7

495-11028

WASHER,1/4", SAE

(9/32 x 5/8 x 1/16")

1шт.

8

231-4644

LOCK NUT,1/4"-28, GB

1шт.

9

301853A1

LEVER

Throttle

1шт.

10

L78607

SPRING

1шт.

11

627-6016

BOLT,Hex, M6 x 1 x 16mm, Cl 10.9, Full Thd

2шт.

12

892-11006

LOCK WASHER,M6

2шт.

13

895-11006

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

2шт.

14

316517A1

BOWDEN CONTROL

1шт.

15

259529A1

CLAMP BRACKET

Includes Hardware

1шт.

16

295157A1

PEDAL ASSY.

See Page(s) 3-5

1шт.

17

627-8065

BOLT,Hex, M8 x 1.25 x 65mm, Cl 10.9, Full Thd

1шт.

18

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

1шт.

19

827-6040

BOLT,Hex, M6 x 40mm, Cl 10.9

3шт.

20

895-11006

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

3шт.

21

234124A2

PLATE

1шт.

22

L18331

CABLE TIE,375.9mm L, Nylon, Black

CABLE STRAP

1шт.

23

434626A1

PLATE

1шт.

24

827-8060

BOLT,Hex, M8 x 1.25 x 60mm, Cl 10.9

1шт.

25

827-8035

BOLT,Hex, M8 x 1.25 x 35mm, Cl 10.9

1шт.

26

892-11008

LOCK WASHER,8mm ID

2шт.

27

895-15008

WASHER,9mm ID x 20mm OD x 1.6mm Thk

4шт.

28

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

4шт.

Выбрано товаров: 29
