Запчасти Case 845B (09-61[00]) - SEAT ASSEMBLY - LOWER SEAT ASSEMBLY (OPTIONAL) (09) - CHASSIS/ATTACHMENTS

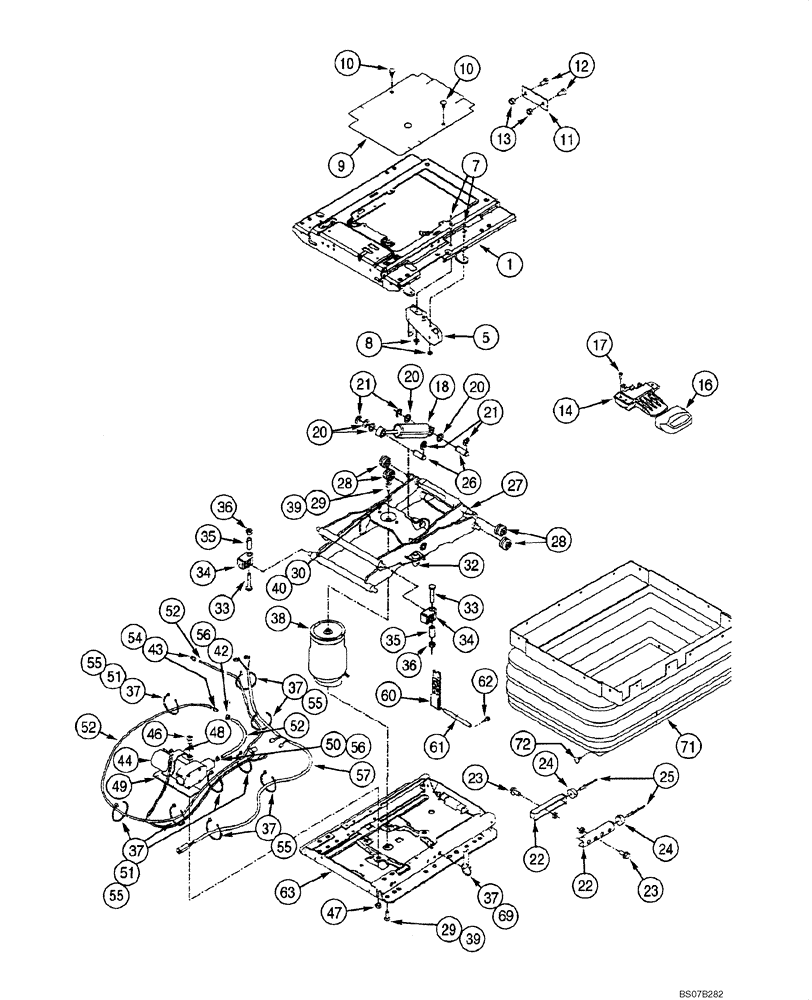

Схема запчастей Case 845B - (09-61[00]) - SEAT ASSEMBLY - LOWER SEAT ASSEMBLY (OPTIONAL) (09) - CHASSIS/ATTACHMENTS
39
18
10
43
20
56
52
7
12
34
8
22
28
22
57
37
24
11
36
16
10
39
25
13
46
55
37
62
6969
38
48
21
23
5
37
56
24
60
33
35
32
26
50
1
28
40
63
49
42
35
14
9
44
20
61
29
51
30
37
34
33
55
55
47
55
72
23
20
52
29
71
52
51
54
27
21
36
17

Артикул

Название

Примечание

Количество

399259A1

DRIVER SEAT

1шт.

398546A1

SUSPENSION

(Not Shown)

1шт.

345133A1

BASE

Incl. Ref. 398547A1 - 72

1шт.

398547A1

BAR

Incl. 1 - 8

1шт.

1

345101A1

SET OF PARTS

Incl. 2 - 8

1шт.

2

345100A1

PLUG

(Not Shown)

18шт.

3

345103A1

WASHER

Not Shown)

1шт.

4

345113A1

ROLLER

Not Shown)

2шт.

398142A1

LEVER

Control, Incl. 5 - 8

1шт.

5

NSS

NOT SOLD SEPARAT

Lever

1шт.

6

345100A1

PLUG

(Not Shown)

4шт.

7

345102A1

RIVET

2шт.

8

345103A1

WASHER

2шт.

9

345099A1

COVER

Incl. 10

1шт.

10

345100A1

PLUG

2шт.

11

345108A1

PLATE

1шт.

12

864-8016

HEX SOC SCREW,M8 x 16mm, Cl 8.8

2шт.

13

832-10408

NUT,M8 x 1.25, Cl 8.8

2шт.

345107A1

LEVER

Incl. 14 - 17

1шт.

14

NSS

NOT SOLD SEPARAT

lever

1шт.

15

345100A1

PLUG

(Not Shown)

4шт.

16

345106A1

HANDLE

1шт.

17

840-1516

SCREW,Pan, M5 x 16mm, Cl 4.8

3шт.

398150A1

SHOCK ABSORBER

Incl. 18 - 25

1шт.

18

NSS

NOT SOLD SEPARAT

Shock Absorber

1шт.

19

345100A1

PLUG

8шт.

20

3402553R1

WASHER,M13

4шт.

21

895-18010

WASHER,10.5mm ID x 18mm OD x 1.6mm Thk

4шт.

345131A1

STOP

Incl. 22 - 25

1шт.

22

NSS

NOT SOLD SEPARAT

Angle Plate

2шт.

23

614-8016

BOLT,Hex, M8 x 1.25 x 16mm, Cl 8.8, Full Thd

2шт.

24

60-3231T1

BUMPER

2шт.

25

345132A1

RIVET

2шт.

26

345098A1

PIN

2шт.

345109A1

KIT

Incl. 27 - 37

1шт.

27

NSS

NOT SOLD SEPARAT

Arm

1шт.

28

345113A1

ROLLER

4шт.

29

345112A1

SCREW,M8 x 20mm L

2шт.

30

934058R1

WASHER,8.4mm ID x 15mm OD x 1.6mm Thk

1шт.

31

345100A1

PLUG

(Not Shown)

22шт.

32

60-3242T1

BUMPER

2шт.

33

345111A1

BOLT

4шт.

34

345110A1

GUIDE

4шт.

35

345095A1

TUBE

4шт.

36

60-4845T1

NUT

4шт.

37

L18337

CABLE TIE,9.95"-12.1" lg

CABLE STRAP

9шт.

38

345114A1

REPAIR KIT

Incl. 38 - 43

1шт.

38

NSS

NOT SOLD SEPARAT

Spring

1шт.

39

345112A1

SCREW,M8 x 20mm L

2шт.

40

934058R1

WASHER,8.4mm ID x 15mm OD x 1.6mm Thk

1шт.

41

345100A1

PLUG

(Not Shown)

8шт.

42

60-4895T1

CLAMP

1шт.

43

345118A1

ADAPTER

2шт.

345125A1

AIR COMPRESSOR KIT

Incl. 44 - 52

1шт.

44

NSS

NOT SOLD SEPARAT

Air Compressor

1шт.

45

345100A1

PLUG

(Not Shown)

12шт.

46

864-8012

HEX SOC SCREW,M8 x 12mm, Cl 8.8

1шт.

47

832-10408

NUT,M8 x 1.25, Cl 8.8

1шт.

48

345120A1

SUPPORT

1шт.

49

345121A1

PLATE

1шт.

50

60-4895T1

CLAMP

1шт.

51

L18337

CABLE TIE,9.95"-12.1" lg

CABLE STRAP

5шт.

52

254782A1

KIT

Kit, Incl. 52 - 56

1шт.

52

NSS

NOT SOLD SEPARAT

Hose

1шт.

53

345100A1

PLUG

(Not Shown)

12шт.

54

345118A1

ADAPTER

2шт.

55

L18337

CABLE TIE,9.95"-12.1" lg

CABLE STRAP

8шт.

56

60-4895T1

CLAMP

2шт.

345123A1

KIT

Incl. 57 - 59

1шт.

57

NSS

NOT SOLD SEPARAT

Harness

1шт.

58

345100A1

PLUG

(Not Shown)

12шт.

59

L18337

CABLE TIE,9.95"-12.1" lg

CABLE STRAP (Not Shown)

10шт.

60

345115A1

STRAP

1шт.

61

345116A1

PIN

1шт.

62

345117A1

SCREW

1шт.

398148A1

BASE

Incl. 63 - 70

1шт.

63

NSS

NOT SOLD SEPARAT

Plate

1шт.

64

345100A1

PLUG

(Not Shown)

6шт.

65

60-4845T1

NUT

(Not Shown)

3шт.

66

345110A1

GUIDE

(Not Shown)

2шт.

67

345112A1

SCREW,M8 x 20mm L

(Not Shown)

1шт.

68

345113A1

ROLLER

(Not Shown)

2шт.

69

L18337

CABLE TIE,9.95"-12.1" lg

CABLE STRAP

6шт.

70

864-8012

HEX SOC SCREW,M8 x 12mm, Cl 8.8

(Not Shown)

1шт.

71

398149A1

COVER

1шт.

72

345100A1

PLUG

22шт.

73

3225292R1

PLUG

(Not Shown)

12шт.

74

398143A1

CABLE

(Not Shown)

1шт.

75

398146A1

CABLE

(Not Shown)

1шт.

300521A1

REPAIR KIT

1шт.

Выбрано товаров: 90
