Запчасти Case 885B (04-17[01]) - ELECTRICAL SYSTEM, LATERAL CONSOLE (04) - ELECTRICAL SYSTEMS

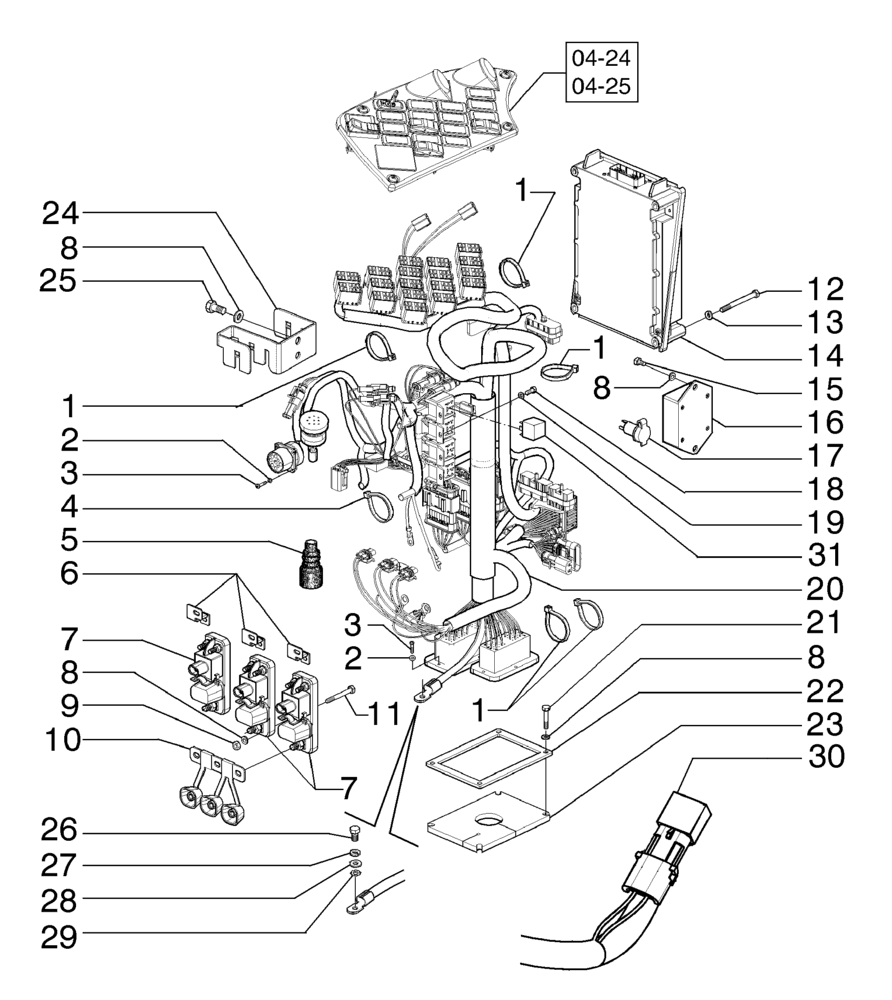

Схема запчастей Case 885B - (04-17[01]) - ELECTRICAL SYSTEM, LATERAL CONSOLE (04) - ELECTRICAL SYSTEMS
2
18
04-25
15
1
30
10
8
1
1
7
27
3
13
19
14
16
29
4
22
2
11
3
28
5
1
21
7
8
20
6
8
26
1
8
04-24
24
23
25
9
12
17

Артикул

Название

Примечание

Количество

1

75201642

CLAMP

8шт.

2

86509827

LOCK WASHER,M3

12шт.

3

87619755

SCREW,Phillips Drive, Pan HD, M3 x 16mm, Cl 4.8

12шт.

4

75201641

CLAMP

4шт.

5

73153774

BELLOWS

1шт.

6

87318620

BAR

3шт.

7

87315250

MODULE

3шт.

8

12639701

WASHER,6.15mm ID x 11mm OD x 1mm Thk

15шт.

9

86500688

NUT,Hex, M6 x 1.0, Cl 10.9

6шт.

10

84318340

GUARD

1шт.

11

814-6050

BOLT,Hex, M6 x 1 x 50mm, Cl 8.8

3шт.

12

86508569

BOLT,Hex, M6 x 70mm, Cl 8.8

4шт.

13

86517328

LOCK WASHER,6.1mm ID x 11.8mm OD x 1.7mm Thk

4шт.

14

84243298

CONTROL UNIT

For Tork Converter

1шт.

14

87657163

CONTROL

For Direct Drive

1шт.

15

378056

BOLT,Hex, M6 x 10mm, Cl 8.8

2шт.

16

73162492

CONTROL

1шт.

17

79090991

POWER SOCKET

1шт.

18

10977731

BOLT,Hex, M5 x 14mm, Cl 10.9, Full Thd

4шт.

19

86625261

WASHER,5.5mm ID x 10mm OD x 1mm Thk

4шт.

20

84602597

WIRE HARNESS

1шт.

Tork Converter

1шт.

20

84602597

WIRE HARNESS

, Start Serial: HBZN0140LCAF01674

1шт.

Tork Converter

1шт.

20

47494065

WIRE HARNESS

, Start Serial: HBZN0845CEAF03203

1шт.

Tork Converter

1шт.

20

84577274

WIRE HARNESS

1шт.

Direct Drive

1шт.

20

84602598

WIRE HARNESS

, Start Serial: HBZN0865ECAF01646

1шт.

Direct Drive

1шт.

20

47585257

WIRE HARNESS

, Start Serial: HBZN0885EEAF04935

1шт.

Direct Drive

1шт.

21

86508617

BOLT,Hex, M6 x 1 x 30mm, Cl 10.9

4шт.

22

84261439

MOLDING

1шт.

23

84261434

GASKET,8mm Thk

1шт.

24

84330354

PLATE

1шт.

25

10902131

SCREW,Hex, M6 x 14mm, Cl 10.9, Full Thd

2шт.

26

614-8016

BOLT,Hex, M8 x 1.25 x 16mm, Cl 8.8, Full Thd

1шт.

27

14496531

WASHER,8.4mm ID x 17mm OD x 1.6mm Thk

1шт.

28

10516671

LOCK WASHER

1шт.

29

86632601

LOCK WASHER,8.4mm ID x 15mm OD x 0.8mm Thk

1шт.

30

75283949

DIODE ELEMENT

1шт.

31

326845A1

RELAY,24V

4шт.

Выбрано товаров: 43
