(08-10[01]) - SADDLE LOCK PIN CYLINDER AND PIPING

Запчасти Case 885B (08-10[01]) - SADDLE LOCK PIN CYLINDER AND PIPING (08) - HYDRAULICS

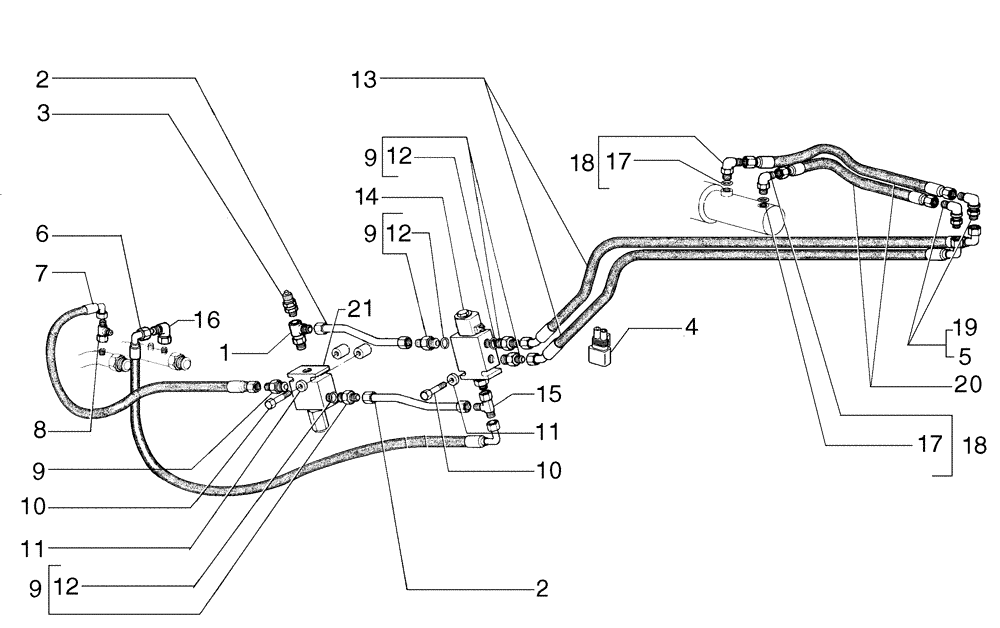

Схема запчастей Case 885B - (08-10[01]) - SADDLE LOCK PIN CYLINDER AND PIPING (08) - HYDRAULICS
2
20
5
1
10
12
15
4
3
17
21
19
9
11
14
9
8
9
9
7
18
6
12
18
12
17
13
11
16
2
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87533513

FITTING

1шт.

2

75260090

TUBE

2шт.

3

75322410

FITTING

1шт.

4

75322270

ELEC CONNECTOR

1шт.

5

218-1254

LOCK NUT,Blkhd, 9/16"-18

2шт.

6

75252434

FLEXIBLE HOSE

1шт.

7

75252433

FLEXIBLE HOSE

1шт.

8

70921297

3 WAY CONNECTION

2шт.

9

70922522

HYD CONNECTOR

4шт.

10

10903431

BOLT,Hex, M6 x 45mm, Cl 10.9

2шт.

11

70928190

WASHER

2шт.

12

70921885

O-RING,0.078" Thk x 0.468" ID, -906, Cl 6, 90 Duro

4шт.

13

75252380

FLEXIBLE HOSE

2шт.

14

73124881

HYDRAULIC VALVE

1шт.

Page 08-31

1шт.

15

70921297

3 WAY CONNECTION

1шт.

16

70921013

ELBOW

1шт.

17

70921349

O-RING,0.087" Thk x 0.644" ID, -908, Cl 6, 90 Duro

2шт.

18

70923905

ELBOW

2шт.

19

70928378

ELBOW

2шт.

20

70659547

HYDRAULIC HOSE

2шт.

21

87521643

VALVE

1шт.

Page 08-38

1шт.
