Запчасти Case 885 AWD (08-010[01]) - MAIN HYDRAULIC PUMP - HYDRAULIC CIRCUIT (08) - HYDRAULICS

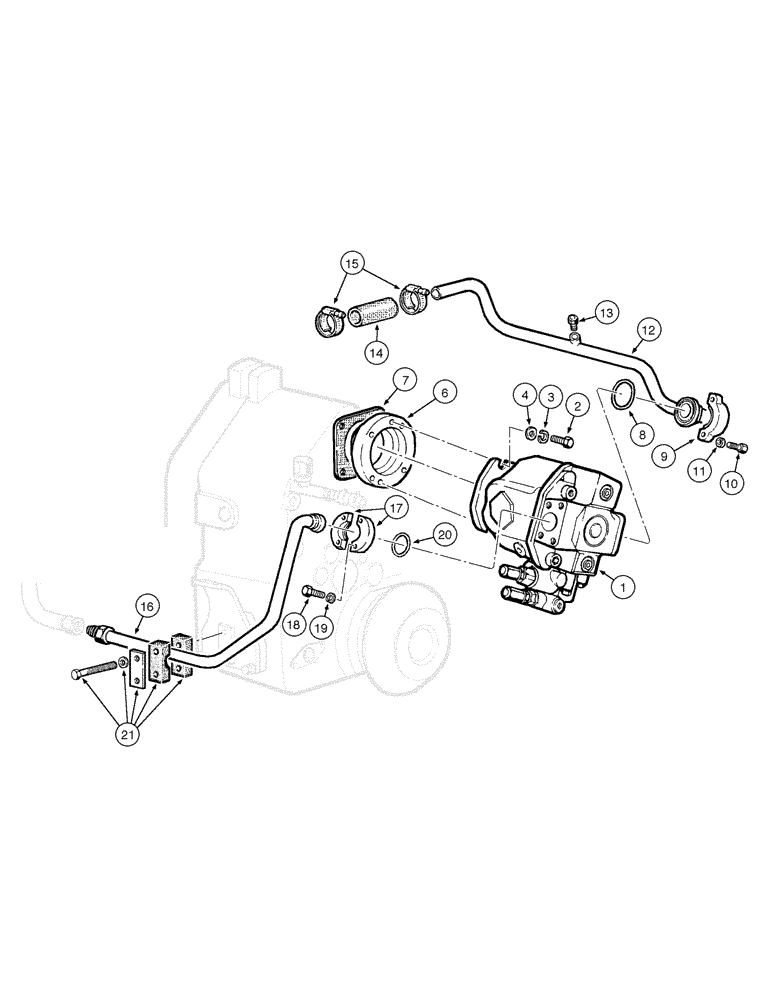

Схема запчастей Case 885 AWD - (08-010[01]) - MAIN HYDRAULIC PUMP - HYDRAULIC CIRCUIT (08) - HYDRAULICS
4
17
2
20
14
21
12
6
19
10
15
11
3
8
9
7
16
1
18
13

Артикул

Название

Примечание

Количество

1

REF

INSTRUCTION

PUMP hydraulic Assy

1шт.

Page 08-06

1шт.

2

11118731

BOLT,Hex, M16 x 45, 10.9

2шт.

3

10517271

LOCK WASHER,16.2mm ID x 27.7mm OD x 4mm Thk

2шт.

4

10520201

WASHER,16.4mm ID x 28mm OD x 3mm Thk

2шт.

6

75253330

SPACER

1шт.

7

70188771

GASKET,0.79mm Thk

2шт.

8

70924686

O-RING,0.139" Thk x 2.734" ID, -232, Cl 6, 90 Duro

1шт.

9

70921599

CLAMP

2шт.

10

11115531

BOLT,Hex, M14 x 30, 10.9, Full Thd

4шт.

11

10517173

LOCK WASHER,14.2mm ID x 24.1mm OD x 3.5mm Thk

4шт.

12

87675009

RIGID TUBE,50.8 mm OD

1шт.

13

70918951

PLUG

steel

1шт.

14

73107726

HOSE

1шт.

15

259044A1

CLAMP

2шт.

16

87657871

RIGID TUBE,26 mm ID x 32 mm OD

1шт.

17

75253408

CLAMP

2шт.

18

11112631

BOLT,Hex, M12 x 35mm, Cl 10.9

4шт.

19

10517073

LOCK WASHER,12.2mm ID x 21.1mm OD x 3.1mm Thk

4шт.

20

70923664

O-RING

2шт.

21

75252564

CLAMP

1шт.

Выбрано товаров: 21
