(04.24[00]) - AIR CONDITIONING SYSTEM

Запчасти Case 885 (04.24[00]) - AIR CONDITIONING SYSTEM (04) - ELECTRICAL SYSTEMS

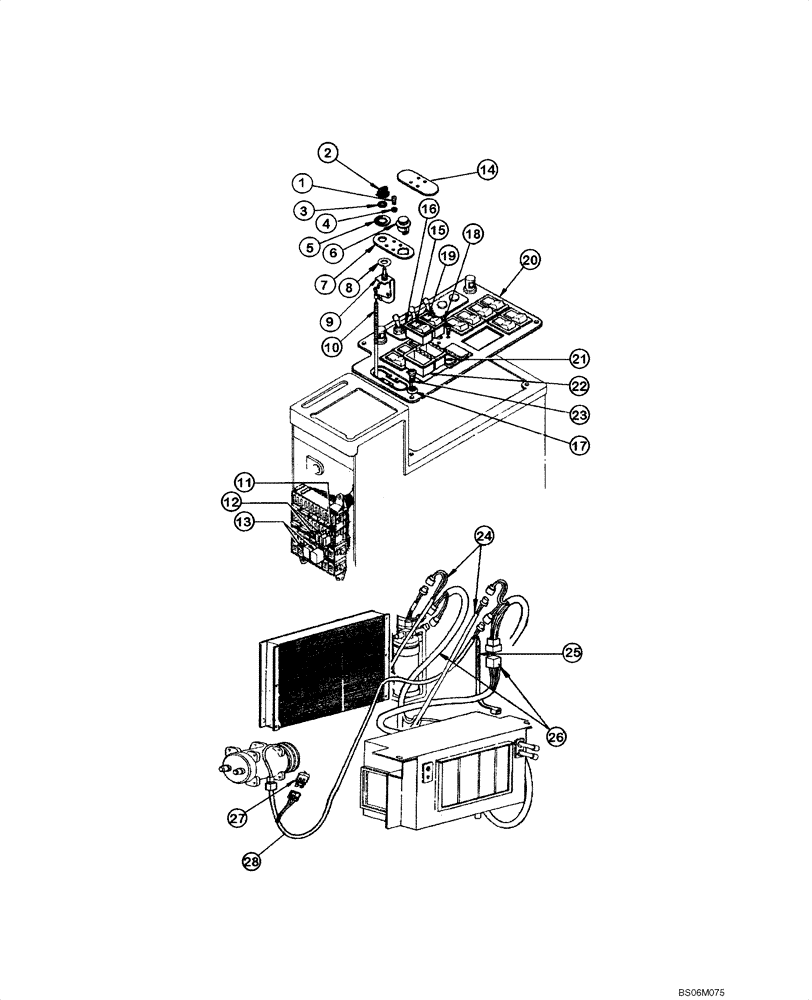

Схема запчастей Case 885 - (04.24[00]) - AIR CONDITIONING SYSTEM (04) - ELECTRICAL SYSTEMS
15
27
25
11
19
13
21
16
17
14
1
28
23
26
3
4
24
22
6
20
9
10
12
18
2
5
8
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

13297317

SCREW,M4 x 10mm

4шт.

2

1994720C1

KNOB

1шт.

3

109311H

JAM NUT

1шт.

4

70917458

WASHER

4шт.

5

75321640

DECAL

1шт.

6

75289897

FAN SWITCH

1шт.

7

75321394

PLATE

1шт.

8

79005601

SHIM

1шт.

250742A1

ELECTRIC CABLE

Incl. Refs. 9 - 10

1шт.

9

1954651C2

CONTROL

1шт.

10

250739A1

CABLE,510mm L

1шт.

11

9804895

FUSE,20A, Micro, Yellow

1шт.

12

9811773

FUSE,10A, Micro, Red

2шт.

13

75251103

RELAY

2шт.

14

75321538

COVER

1шт.

75321122

SWITCH

Incl. Refs. 15 - 16

1шт.

15

75321124

LENS,BLUE

1шт.

16

75251041

TOGGLE SWITCH

1шт.

17

85801991

WASHER,6.3mm OD x 18mm ID x 4mm Thk

4шт.

75321686

SWITCH

Incl. Refs. 18 - 19

1шт.

18

75251050

TOGGLE SWITCH

1шт.

19

75321687

LENS,GREEN

1шт.

20

75321535

PLATE

1шт.

21

75251093

CONNECTING BLOCK

Contact

1шт.

22

85803983

CONTACT HOUSING

Contact

1шт.

23

13313217

SCREW,Pozidriv Oval Hd, Csk, M6 x 20mm, Cl 5.8, Full Thd

4шт.

24

75322516

ELECTRIC CABLE

1шт.

25

75201642

CLAMP

3шт.

26

75322519

ELECTRIC CABLE

1шт.

27

75322270

ELEC CONNECTOR

1шт.

28

75322517

ELECTRIC CABLE

1шт.
