(09.36[00]) - CAB - INNER UPHOLSTERY LH/RH

Запчасти Case 885 (09.36[00]) - CAB - INNER UPHOLSTERY LH/RH (09) - CHASSIS

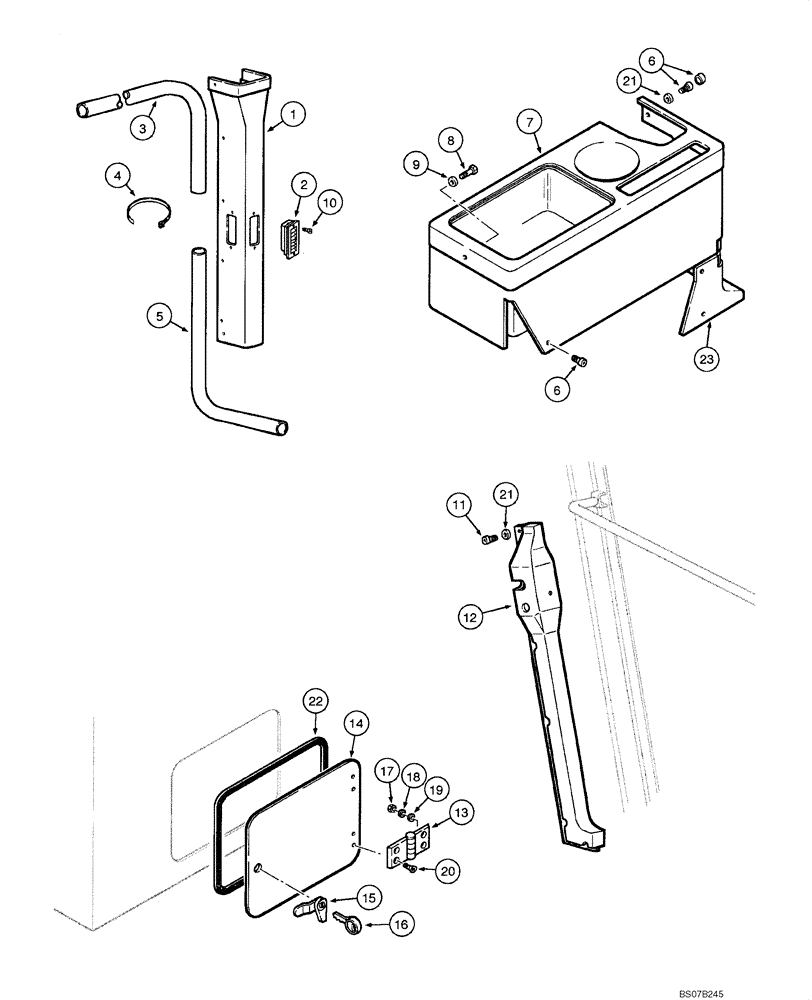

Схема запчастей Case 885 - (09.36[00]) - CAB - INNER UPHOLSTERY LH/RH (09) - CHASSIS
11
10
12
21
6
14
15
2
13
23
22
21
20
7
5
4
19
9
16
17
8
18
6
3
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

71103205

COVER

COVERING RH

1шт.

1

71103206

COVER

COVERING LH

1шт.

1

71103209

COVER

COVERING RH Low Profile Cab

1шт.

1

71103210

COVER

COVERING LH Low Profile Cab

1шт.

2

125688A1

DIFFUSER

6шт.

3

75264400

HOSE

2шт.

4

75201642

CLAMP

8шт.

5

75264399

HOSE

2шт.

6

71103181

SCREW

BOLT

1шт.

7

71103216

COVER

COVERING

1шт.

8

75313384

BOLT

1шт.

9

75286866

WASHER

2шт.

10

75310292

SCREW

12шт.

11

71103181

SCREW

BOLT

1шт.

12

75313336

TRIM PANEL

COVERING LH

1шт.

12

75313335

TRIM PANEL

COVERING RH

1шт.

13

75313357

HINGE

2шт.

14

REF

INSTRUCTION

COVER, See Fig. 09.47

1шт.

15

71103178

LOCK

LOCK

1шт.

16

1964831C2

IGNITION KEY

1шт.

17

75310333

NUT

8шт.

18

71101791

LOCK WASHER

8шт.

19

75313414

WASHER

8шт.

20

71101790

BOLT

8шт.

21

71103180

BUTTON

WASHER, Plastic

1шт.

22

75313711

SEAL

1шт.

23

71103212

PLASTIC PLATE

COVERING

1шт.
