(09-022[01]) - BLADE (13 FEET) - ASSEMBLY

Запчасти Case 885 (09-022[01]) - BLADE (13 FEET) - ASSEMBLY (09) - CHASSIS

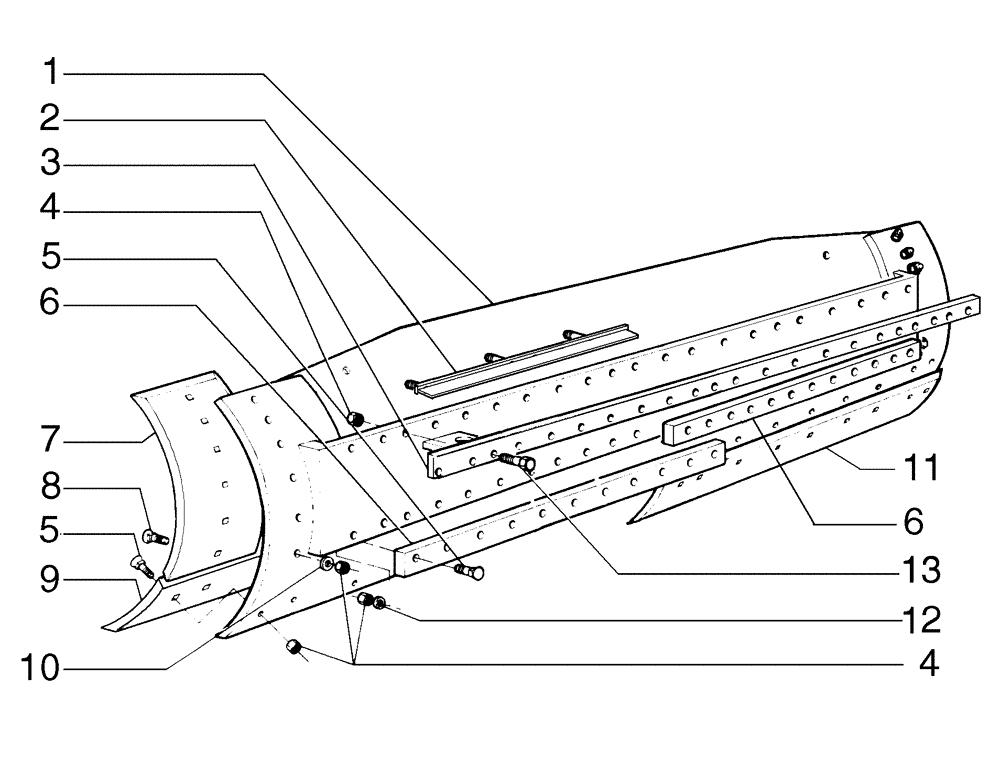

Схема запчастей Case 885 - (09-022[01]) - BLADE (13 FEET) - ASSEMBLY (09) - CHASSIS
2
1
11
6
6
7
5
4
8
12
3
5
4
10
9
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

87671851

MOLDBOARD

13ft Assy

1шт.

1

87572345

BLADE

13ft

1шт.

2

87671831

ROD

1шт.

3

75266817

BAR

Upper

1шт.

4

70911029

NUT

56шт.

5

70617127

PLOW BOLT,5/8" - 11 x 2 1/4"

22шт.

6

75266787

BAR

Lower

2шт.

7

75266798

BLADE

2шт.

8

70931930

BOLT

12шт.

9

75266783

CUTTING EDGE

1шт.

10

70912942

LOCK WASHER

12шт.

11

75266776

CUTTING EDGE

1шт.

12

70927381

WASHER,0.66" ID x 1.12" OD x 0.1" Thk

22шт.

13

70921174

SCREW

19шт.
