(08.13[00]) - BLADE HYDRAULIC CIRCUIT - LIFTING

Запчасти Case 885 (08.13[00]) - BLADE HYDRAULIC CIRCUIT - LIFTING (08) - HYDRAULICS

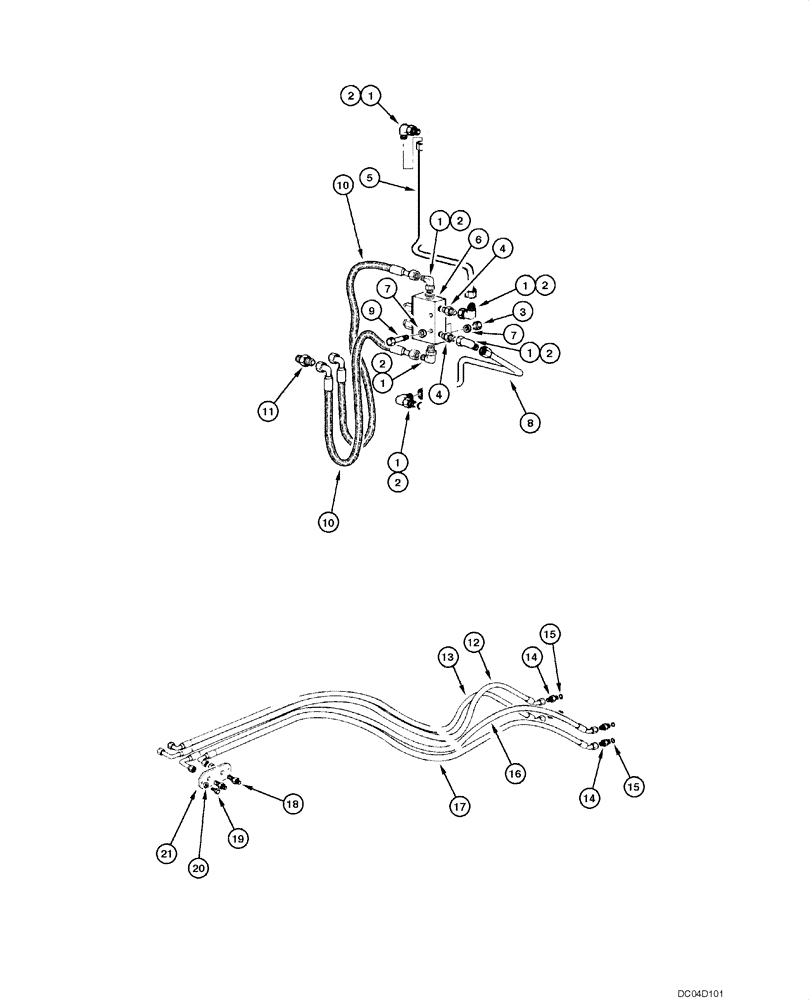

Схема запчастей Case 885 - (08.13[00]) - BLADE HYDRAULIC CIRCUIT - LIFTING (08) - HYDRAULICS
11
9
2
14
8
1
1
2
1
16
3
15
1
20
1
17
18
12
2
1
10
2
5
13
2
7
2
4
4
19
15
14
21
6
7
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

70921402

ELBOW

10шт.

2

70921349

O-RING,0.087" Thk x 0.644" ID, -908, Cl 6, 90 Duro

1шт.

3

70911026

NUT

2шт.

4

70921409

HYD CONNECTOR

2шт.

5

75254140

RIGID TUBE

LH

1шт.

5

75254144

RIGID TUBE

RH

1шт.

6

73130105

HYDRAULIC VALVE

2шт.

7

70630753

WASHER

4шт.

8

75254142

RIGID TUBE

LH

1шт.

8

75254146

RIGID TUBE

RH

1шт.

9

11707331

BOLT

4шт.

10

73127637

FLEXIBLE HOSE

4шт.

11

70927261

HYD CONNECTOR

4шт.

12

75252827

FLEXIBLE HOSE

1шт.

13

75252826

FLEXIBLE HOSE

1шт.

14

70921409

HYD CONNECTOR

4шт.

15

70921885

O-RING,0.078" Thk x 0.468" ID, -906, Cl 6, 90 Duro

1шт.

16

75251170

FLEXIBLE HOSE

1шт.

17

75251169

FLEXIBLE HOSE

1шт.

18

70927163

HYD CONNECTOR

4шт.

19

16043231

SCREW,Hex, M8 x 16mm, Cl 10.9, Full Thd

4шт.

20

10730301

WASHER,8.15mm ID x 17mm OD x 2mm Thk

4шт.

21

75280722

COVER

2шт.
