Запчасти Case 885 (08.26[00]) - REAR HYDRAULIC CIRCUIT (08) - HYDRAULICS

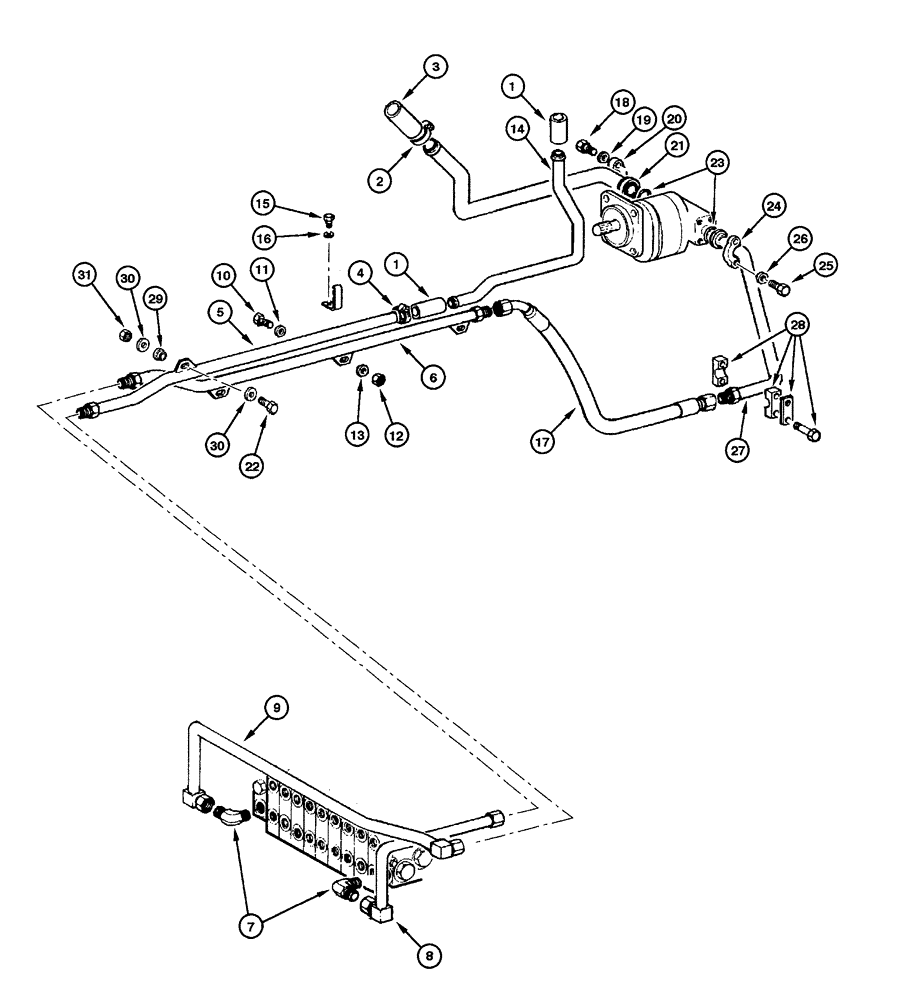

Схема запчастей Case 885 - (08.26[00]) - REAR HYDRAULIC CIRCUIT (08) - HYDRAULICS
25
18
19
28
4
13
5
26
24
9
14
29
30
23
11
17
30
21
12
6
20
31
7
3
15
10
2
16
22
27
8
1
1

Артикул

Название

Примечание

Количество

1

73116330

FLEXIBLE HOSE,38.10 mm ID x 101.60 mm, SAE 20R1

2шт.

2

79083847

HOSE CLAMP,M50-70

4шт.

3

73162515

HOSE

1шт.

4

70936987

CLAMP

2шт.

5

75248987

RIGID TUBE

1шт.

6

75248986

RIGID TUBE,28 mm ID, 32 mm OD, 1508, 125 mm Length

1шт.

7

75252432

HYD CONNECTOR

2шт.

8

75253035

RIGID TUBE,19 mm ID, 25 mm OD, 202, 158 mm Length

1шт.

9

75248984

RIGID TUBE

1шт.

10

11107031

BOLT,Hex, M10 x 45mm, Cl 10.9

1шт.

11

12644324

WASHER,10.2mm ID x 35mm OD x 3mm Thk

1шт.

12

11701721

NUT,M10, Cl 10

1шт.

13

12644324

WASHER,10.2mm ID x 35mm OD x 3mm Thk

1шт.

14

75283601

RIGID TUBE,35 mm ID, 38 mm OD, 1020 mm Length

1шт.

15

16043231

SCREW,Hex, M8 x 16mm, Cl 10.9, Full Thd

1шт.

16

10730301

WASHER,8.15mm ID x 17mm OD x 2mm Thk

1шт.

17

75251171

FLEXIBLE HOSE

1шт.

18

70920583

SCREW,1/2"-13 x 1 1/2"

4шт.

19

70912441

LOCK WASHER

4шт.

20

70921558

CLAMP,Half

2шт.

21

73162513

RIGID TUBE

1шт.

22

11107031

BOLT,Hex, M10 x 45mm, Cl 10.9

1шт.

23

70923664

O-RING

3шт.

24

70921117

FLANGE

4шт.

25

70925193

SCREW

8шт.

26

70914678

WASHER

8шт.

27

75248991

RIGID TUBE

1шт.

28

75252564

CLAMP

1шт.

29

79089658

PAD

5шт.

30

12644324

WASHER,10.2mm ID x 35mm OD x 3mm Thk

2шт.

31

11701721

NUT,M10, Cl 10

1шт.

Выбрано товаров: 31
