Запчасти Case 885 (08.07[00]) - BLADE HYDRAULIC CIRCUIT - SIDE SHIFT AND TILT (08) - HYDRAULICS

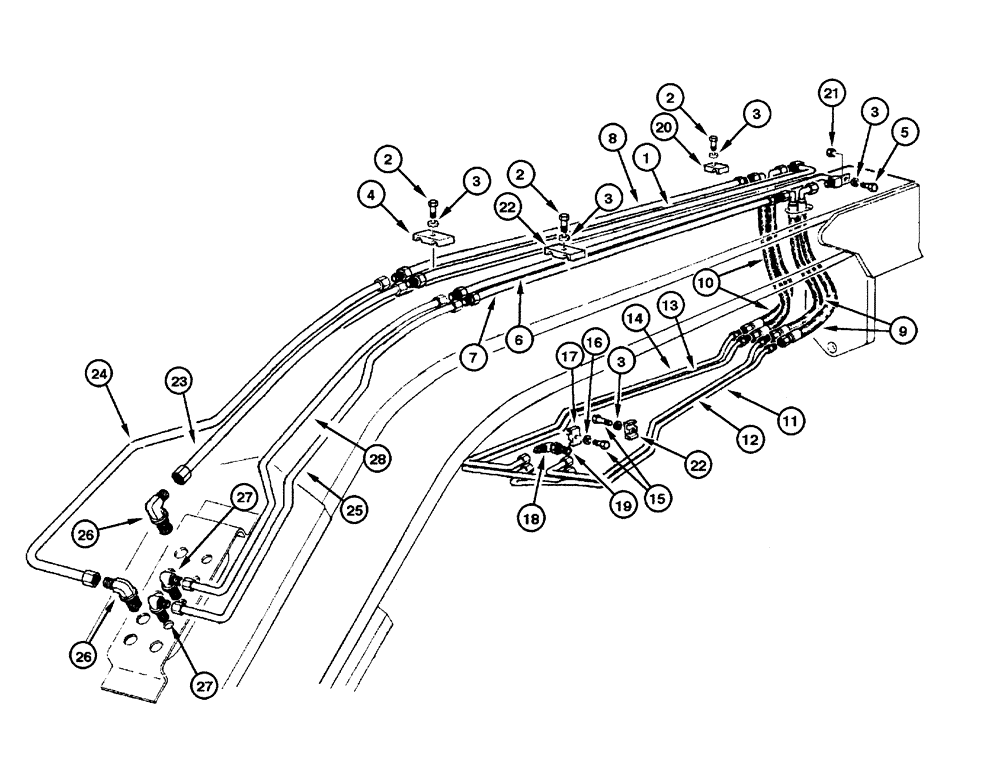

Схема запчастей Case 885 - (08.07[00]) - BLADE HYDRAULIC CIRCUIT - SIDE SHIFT AND TILT (08) - HYDRAULICS
8
22
3
19
25
14
24
7
15
3
27
6
3
28
27
10
3
9
21
13
26
3
20
16
2
2
11
23
5
4
2
12
18
22
1
17
26

Артикул

Название

Примечание

Количество

1

75248894

RIGID TUBE,9.7 mm ID, 12.7 mm OD, 2398, 42 mm Length

1шт.

2

70921076

SCREW,3/8"-16 x 1 1/4"

8шт.

3

70677006

WASHER,10.31mm ID x 22.23mm OD x 4.76mm Thk

8шт.

4

70623355

COLLAR

2шт.

5

16043431

SCREW,Hex, M8 x 1.25 x 20mm, Cl 10.9, Full Thd

2шт.

6

75248903

RIGID TUBE,6.5 mm ID, 9.5 mm OD, 2408, 40 mm Length

1шт.

7

75248900

RIGID TUBE,6.5 mm ID, 9.5 mm OD, 2302, 25 mm Length

1шт.

8

75248883

RIGID TUBE,9.7 mm ID, 12.7 mm OD, 2248, 20 mm Length

1шт.

9

75255792

HYDRAULIC HOSE

2шт.

10

75255797

HYDRAULIC HOSE

2шт.

11

75252263

RIGID TUBE

1шт.

12

75252264

RIGID TUBE

1шт.

13

75252255

RIGID TUBE

1шт.

14

75252254

RIGID TUBE

1шт.

15

11106431

SCREW,Hex, M10 x 1.5 x 30mm, Cl 10.9, Full Thd

8шт.

16

70630753

WASHER

8шт.

17

70623355

COLLAR

4шт.

18

70924786

ELBOW

4шт.

19

70921205

O-RING,10-1, 90 Duro, .755" ID x .097" Thk

1шт.

20

75249311

CLAMP

2шт.

21

16100821

NUT,M8, Cl 10

2шт.

22

70623359

HYDRAULIC HOSE,1.00" ID x 2.38", SAE 20R1

6шт.

23

75253436

RIGID TUBE,9.7 mm ID, 12.7 mm OD, 1311, 457 mm Length

1шт.

24

75253435

RIGID TUBE

1шт.

25

75253434

RIGID TUBE

1шт.

26

70927163

HYD CONNECTOR

2шт.

27

70928378

ELBOW

2шт.

28

75253433

RIGID TUBE

1шт.

Выбрано товаров: 28
