(09-072[01]) - CAB - LOWER UPHOLSTERY LH/RH

Запчасти Case 865 VHP (09-072[01]) - CAB - LOWER UPHOLSTERY LH/RH (09) - CHASSIS

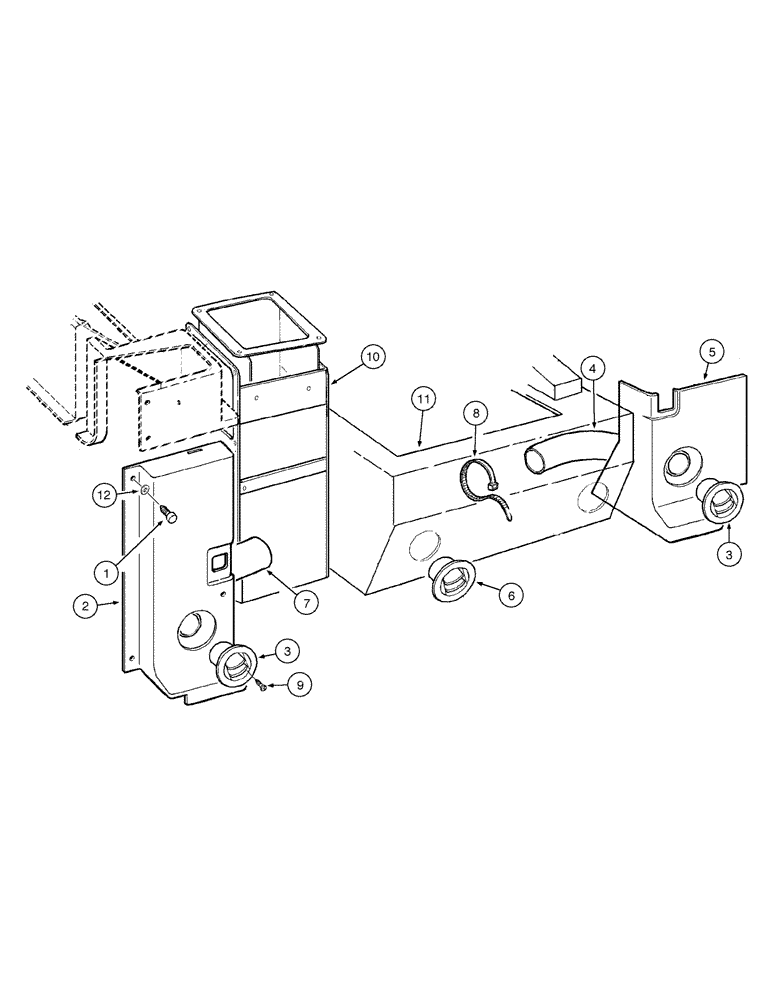

Схема запчастей Case 865 VHP - (09-072[01]) - CAB - LOWER UPHOLSTERY LH/RH (09) - CHASSIS
8
10
4
7
11
3
6
3
5
12
2
9
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

71103181

SCREW

8шт.

2

71103212

PLASTIC PLATE

1шт.

3

75313703

VENT

2шт.

4

75264284

HOSE

flexible

2шт.

5

71103214

SHOE

1шт.

6

73158927

AIR INTAKE

2шт.

7

75264283

HOSE

flexible

1шт.

8

75201642

CLAMP

4шт.

9

75310292

SCREW

16шт.

10

REF

INSTRUCTION

CONSOLE

1шт.

Page 06-04

1шт.

11

REF

INSTRUCTION

BRACKET

1шт.

Page 09-106

1шт.

12

71103180

BUTTON

plastic

8шт.
