Запчасти Case 865 VHP (08-058[01]) - REAR HYDRAULIC CIRCUIT (08) - HYDRAULICS

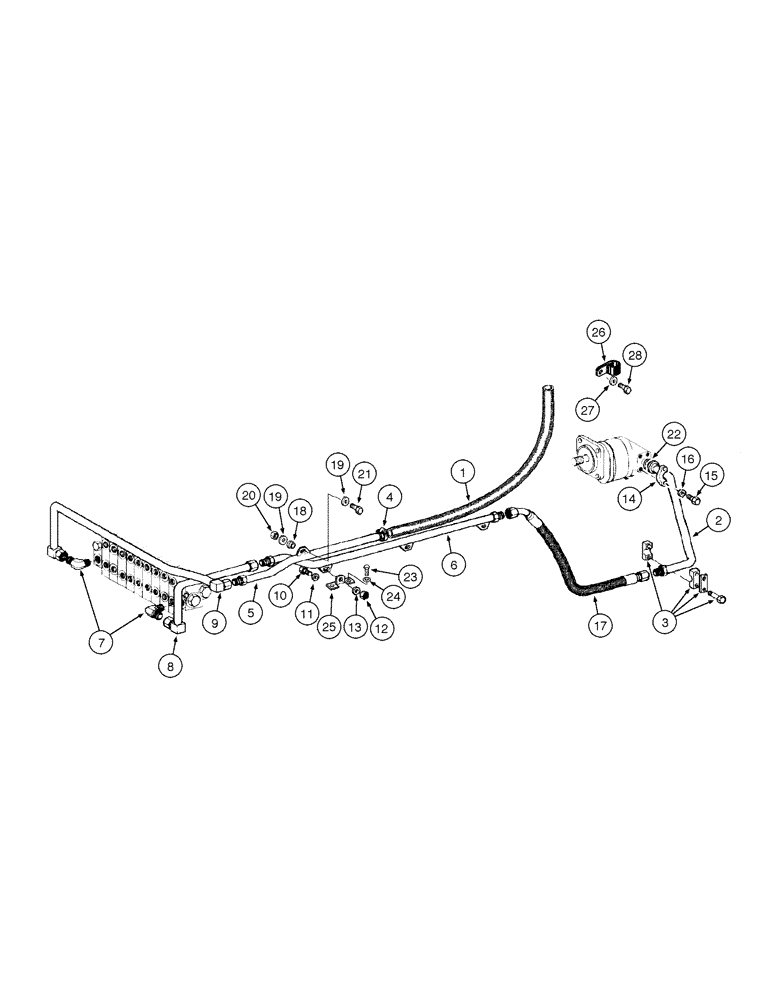

Схема запчастей Case 865 VHP - (08-058[01]) - REAR HYDRAULIC CIRCUIT (08) - HYDRAULICS
11
27
3
20
26
16
4
9
10
14
12
1
8
25
28
18
5
7
6
19
15
23
19
24
22
17
13
21
2

Артикул

Название

Примечание

Количество

1

75324450

HYDRAULIC HOSE,38.10 mm ID x 2500.00 mm, SAE 100R4

1шт.

2

87542568

TUBE

1шт.

3

75252041

CLAMP

1шт.

4

214-2130

CLAMP,#30, 1.81"-2.06", T-Bolt

2шт.

5

87656161

RIGID TUBE,550, 36.5 mm L

1шт.

6

87542569

TUBE

1шт.

7

75252432

HYD CONNECTOR

2шт.

8

87656163

RIGID TUBE,19 mm ID x 25 mm OD x 158, 202 mm L

1шт.

9

87627056

RIGID TUBE,22.9 mm ID x 25.4 mm OD

1шт.

10

11107031

BOLT,Hex, M10 x 45mm, Cl 10.9

3шт.

11

12644324

WASHER,10.2mm ID x 35mm OD x 3mm Thk

3шт.

12

11701721

NUT,M10, Cl 10

3шт.

13

12644324

WASHER,10.2mm ID x 35mm OD x 3mm Thk

3шт.

14

75253408

CLAMP

2шт.

15

11112631

BOLT,Hex, M12 x 35mm, Cl 10.9

4шт.

16

10517073

LOCK WASHER,12.2mm ID x 21.1mm OD x 3.1mm Thk

4шт.

17

87657591

FLEXIBLE HOSE

1шт.

18

79089658

PAD

5шт.

19

10730301

WASHER,8.15mm ID x 17mm OD x 2mm Thk

2шт.

20

16100821

NUT,M8, Cl 10

1шт.

21

11107331

SCREW,Hex, M10 x 55mm, Cl 10.9

2шт.

22

70923664

O-RING

1шт.

23

11106031

BOLT,Hex, M10 x 1.5 x 20mm, Cl 10.9

2шт.

24

12646821

WASHER,10.2mm ID x 25mm OD x 2mm Thk

2шт.

25

75326191

SUPPORT

1шт.

26

70928439

CLAMP

1шт.

27

70915815

WASHER

1шт.

28

70922262

SCREW

1шт.

Выбрано товаров: 28
