Запчасти Case 865 VHP (03-06[01]) - FUEL RESERVOIR (03) - FUEL SYSTEM

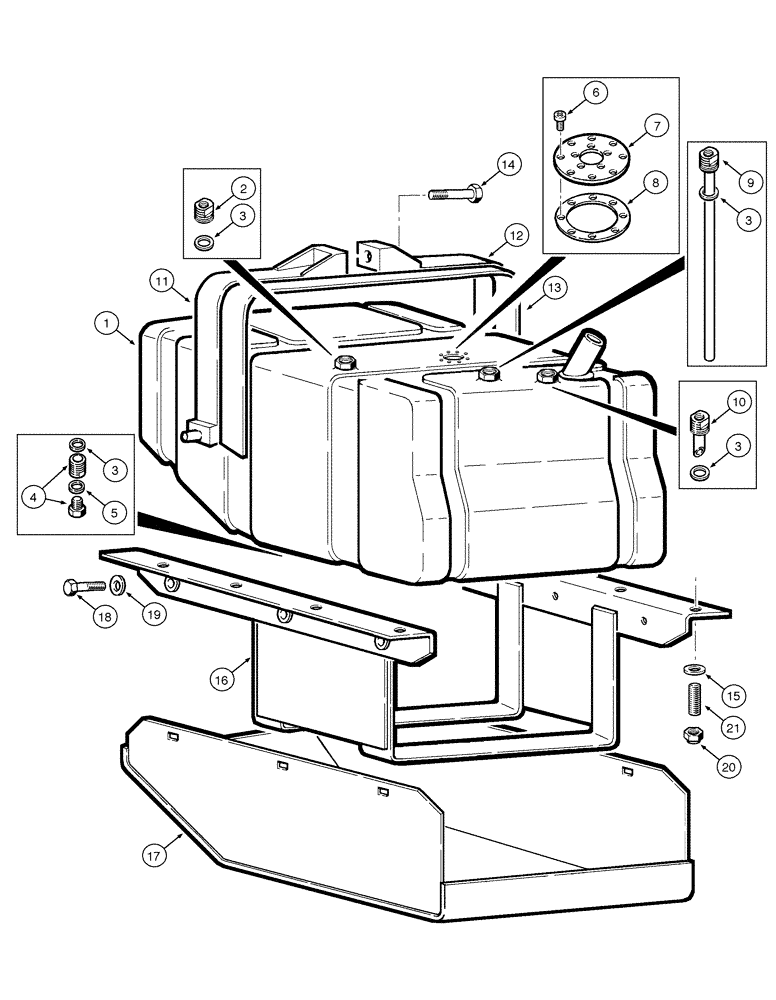

Схема запчастей Case 865 VHP - (03-06[01]) - FUEL RESERVOIR (03) - FUEL SYSTEM
16
21
11
13
10
12
9
7
18
15
3
8
3
19
6
4
17
3
14
20
5
3
1
2

Артикул

Название

Примечание

Количество

1

75249917

FUEL TANK

1шт.

2

71103258

PIPE FITTING

1шт.

3

71103256

SEALING RING

SEALRING

4шт.

4

71103259

PIPE FITTING

1шт.

5

71103260

SEALING RING

SEALRING

1шт.

6

71102221

SCREW

8шт.

7

71102223

FLANGE

1шт.

8

71102222

GASKET

1шт.

9

71102740

TUBE

1шт.

10

71103257

TUBE

1шт.

11

75254955

STRAP

2шт.

12

75254964

STRAP

2шт.

13

75249952

RUBBER PAD

2шт.

14

11113431

SCREW,Hex, M12 x 60mm, Cl 10.9

2шт.

15

70930850

WASHER,0.53" ID x 1.5" OD x 0.25" Thk

8шт.

16

75267190

SUPPORT

1шт.

17

75267182

GUARD

1шт.

18

14257830

BOLT,Hex, M16 x 1.5 x 35mm, Cl 10.9

6шт.

19

10520221

WASHER,16.4mm ID x 28mm OD x 3mm Thk

6шт.

20

16105021

LOCK NUT,M12 x 1.25, Cl 10

8шт.

21

13530330

STUD

8шт.

Выбрано товаров: 21
