Запчасти Case 865 VHP (03-02[01]) - THROTTLE AND LINKS (03) - FUEL SYSTEM

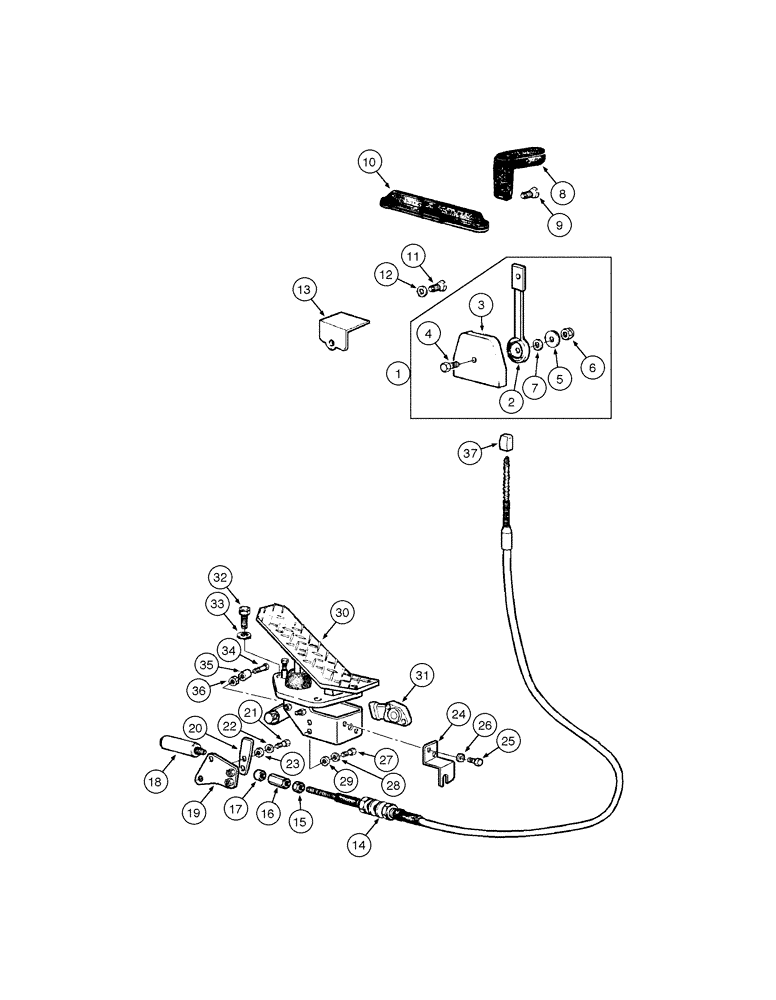

Схема запчастей Case 865 VHP - (03-02[01]) - THROTTLE AND LINKS (03) - FUEL SYSTEM
21
10
23
32
18
29
3
27
34
36
35
13
26
24
11
5
9
28
12
16
20
17
4
2
33
25
15
30
7
8
1
6
14
19
31
22
37

Артикул

Название

Примечание

Количество

1

75264203

LEVER

Throtle Assy

1шт.

2

75264204

LEVER

1шт.

3

75264205

SUPPORT

1шт.

4

10902631

BOLT,Hex, M6 x 25mm, Cl 10.9

1шт.

5

75264206

COVER

1шт.

6

12575421

NUT

1шт.

7

12601570

WAVE WASHER

1шт.

8

82002692

KNOB

1шт.

9

13275811

SCREW,Phil Pan Hd, M6 x 8mm

1шт.

10

85803380

BOOT

1шт.

11

10384511

SCREW,Slotted Countersunk, M5 x 30mm

4шт.

12

70928190

WASHER

4шт.

13

75323478

PLATE

1шт.

14

75326282

CABLE,1300mm L

1шт.

14

84137305

CABLE,1300mm L

, Start Serial: N9AF04551

1шт.

15

70911040

NUT

2шт.

16

75326372

ADAPTER,1/4" - 28

1шт.

17

75327610

SPACER

1шт.

18

71103251

PISTON

1шт.

19

75327140

PLATE

1шт.

20

75327126

LEVER

1шт.

21

70928798

SCREW

1шт.

22

70630753

WASHER

1шт.

23

75326991

BUSHING,9.53mm ID x 12.71mm OD x 5.2mm L

1шт.

24

75327124

PLATE

1шт.

25

14233431

BOLT,Hex, M10 x 1.25 x 25mm, Cl 10.9, Full Thd

2шт.

26

12574521

LOCK NUT,M10 x 1.25, Cl 10

2шт.

27

10445021

BOLT,Hex, M4 x 20mm, Cl 8.8, Full Thd

1шт.

28

10519201

WASHER,4.3mm ID x 9mm OD x 0.8mm Thk

1шт.

29

11195371

LOCK WASHER

2шт.

30

REF

INSTRUCTION

PEDAL

1шт.

Page 03-04

1шт.

31

REF

INSTRUCTION

KIT SENDER

1шт.

Page 03-04

1шт.

32

10903031

BOLT,Hex, M6 x 35mm, Cl 10.9

3шт.

33

14496431

WASHER,6.4mm ID x 12.5mm OD x 1.6mm Thk

3шт.

34

75327146

BALL STUD,Hex, M6 x 1 x 32mm

BALL PIN

1шт.

35

75327147

SPACER

1шт.

36

12575421

NUT

1шт.

37

87755918

ADAPTER

, Start Serial: N9AF04551

1шт.

Выбрано товаров: 40
