Запчасти Case 865 VHP (09-122[01]) - SEAT ASSEMBLY - LOWER SEAT ASSEMBLY (OPTIONAL) (09) - CHASSIS

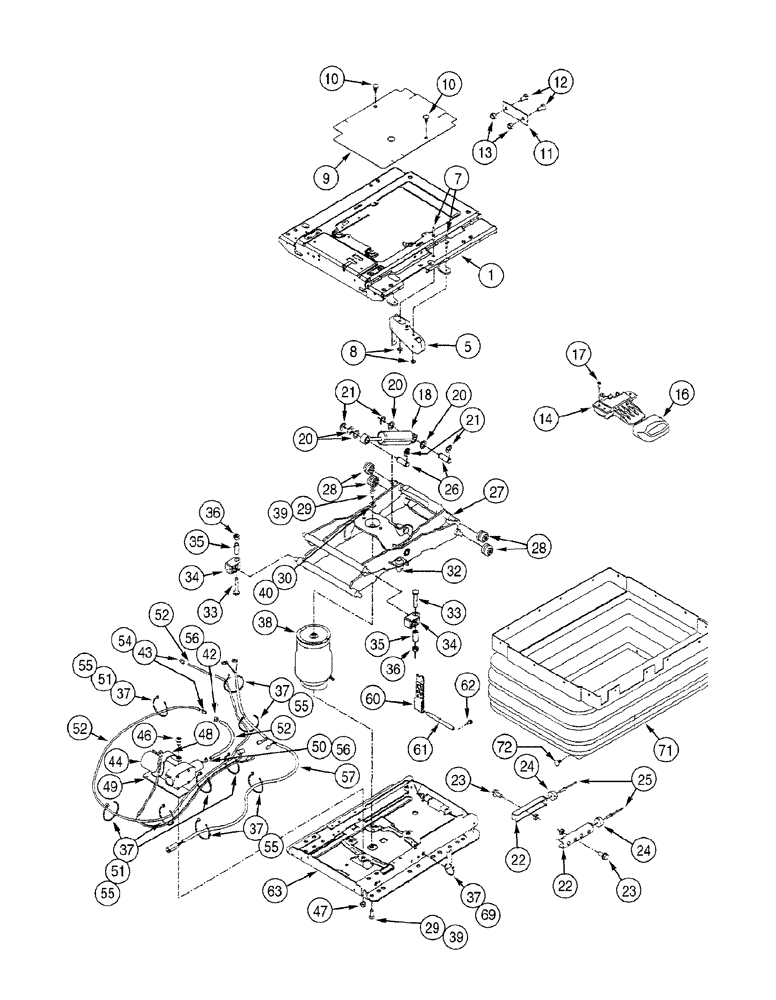

Схема запчастей Case 865 VHP - (09-122[01]) - SEAT ASSEMBLY - LOWER SEAT ASSEMBLY (OPTIONAL) (09) - CHASSIS
28
32
52
63
62
37
35
10
54
55
44
55
23
35
49
20
29
51
16
51
20
43
34
27
40
22
12
52
17
37
36
55
1
21
52
26
37
33
38
37
10
42
48
18
34
28
36
71
20
22
29
24
25
60
55
57
50
56
24
61
9
39
56
72
13
5
37
8
33
69
14
7
46
11
47
30
21
39
23

Артикул

Название

Примечание

Количество

399259A1

DRIVER SEAT

Assy Suspension

1шт.

398546A1

SUSPENSION

Assy

1шт.

345133A1

BASE

1шт.

398547A1

BAR

1шт.

1

345101A1

SET OF PARTS

seat

1шт.

2

345100A1

PLUG

18шт.

3

345103A1

WASHER

1шт.

4

345113A1

ROLLER

2шт.

Not shown

1шт.

398142A1

LEVER

control

1шт.

5

NSS

NOT SOLD SEPARAT

LEVER

1шт.

6

345100A1

PLUG

4шт.

7

345102A1

RIVET

2шт.

8

345103A1

WASHER

2шт.

9

345099A1

COVER

1шт.

10

345100A1

PLUG

2шт.

11

345108A1

PLATE

1шт.

12

864-8016

HEX SOC SCREW,M8 x 16mm, Cl 8.8

2шт.

13

832-10408

NUT,M8 x 1.25, Cl 8.8

2шт.

345107A1

LEVER

Assy

1шт.

14

NSS

NOT SOLD SEPARAT

LEVER

1шт.

15

345100A1

PLUG

4шт.

16

345106A1

HANDLE

1шт.

17

840-1516

SCREW,Pan, M5 x 16mm, Cl 4.8

3шт.

398150A1

SHOCK ABSORBER

1шт.

18

NSS

NOT SOLD SEPARAT

SHOCK-ABSORBER

1шт.

19

345100A1

PLUG

8шт.

20

3402553R1

WASHER,M13

4шт.

21

895-18010

WASHER,10.5mm ID x 18mm OD x 1.6mm Thk

4шт.

345131A1

STOP

1шт.

22

NSS

NOT SOLD SEPARAT

ANGLE-PLATE

2шт.

23

614-8016

BOLT,Hex, M8 x 1.25 x 16mm, Cl 8.8, Full Thd

2шт.

24

60-3231T1

BUMPER

2шт.

25

345132A1

RIVET

2шт.

26

345098A1

PIN

2шт.

345109A1

KIT

1шт.

27

NSS

NOT SOLD SEPARAT

ARM

1шт.

28

345113A1

ROLLER

4шт.

29

345112A1

SCREW,M8 x 20mm L

2шт.

30

934058R1

WASHER,8.4mm ID x 15mm OD x 1.6mm Thk

1шт.

31

345100A1

PLUG

22шт.

32

60-3242T1

BUMPER

2шт.

33

345111A1

BOLT

4шт.

34

345110A1

GUIDE

4шт.

Not shown

1шт.

35

345095A1

TUBE

4шт.

36

60-4845T1

NUT

4шт.

37

L18337

CABLE TIE,9.95"-12.1" lg

CABLE STRAP

9шт.

345114A1

REPAIR KIT

1шт.

38

NSS

NOT SOLD SEPARAT

SPRING

1шт.

39

345112A1

SCREW,M8 x 20mm L

2шт.

40

934058R1

WASHER,8.4mm ID x 15mm OD x 1.6mm Thk

1шт.

41

345100A1

PLUG

8шт.

42

60-4895T1

CLAMP

1шт.

43

345118A1

ADAPTER

2шт.

345125A1

AIR COMPRESSOR KIT

1шт.

44

NSS

NOT SOLD SEPARAT

COMPRESSOR air

1шт.

45

345100A1

PLUG

12шт.

46

864-8012

HEX SOC SCREW,M8 x 12mm, Cl 8.8

1шт.

47

832-10408

NUT,M8 x 1.25, Cl 8.8

1шт.

48

345120A1

SUPPORT

1шт.

49

345121A1

PLATE

1шт.

50

60-4895T1

CLAMP

1шт.

51

L18337

CABLE TIE,9.95"-12.1" lg

CABLE STRAP

5шт.

254782A1

KIT

1шт.

52

NSS

NOT SOLD SEPARAT

HOSE

1шт.

53

345100A1

PLUG

12шт.

54

345118A1

ADAPTER

2шт.

55

L18337

CABLE TIE,9.95"-12.1" lg

CABLE STRAP

8шт.

56

60-4895T1

CLAMP

2шт.

57

345123A1

KIT

1шт.

57

NSS

NOT SOLD SEPARAT

HARNESS

1шт.

58

345100A1

PLUG

12шт.

59

L18337

CABLE TIE,9.95"-12.1" lg

CABLE STRAP

10шт.

Not shown

1шт.

60

345115A1

STRAP

1шт.

61

345116A1

PIN

1шт.

62

345117A1

SCREW

1шт.

398148A1

BASE

Assy

1шт.

63

NSS

NOT SOLD SEPARAT

PLATE

1шт.

64

345100A1

PLUG

6шт.

65

60-4845T1

NUT

3шт.

66

345110A1

GUIDE

2шт.

Not shown

1шт.

67

345112A1

SCREW,M8 x 20mm L

1шт.

68

345113A1

ROLLER

2шт.

69

L18337

CABLE TIE,9.95"-12.1" lg

CABLE STRAP

6шт.

70

864-8012

HEX SOC SCREW,M8 x 12mm, Cl 8.8

1шт.

71

398149A1

COVER

1шт.

72

345100A1

PLUG

22шт.

73

3225292R1

PLUG

12шт.

Not shown

1шт.

74

398143A1

CABLE

1шт.

Not shown

1шт.

75

398146A1

CABLE

1шт.

Not shown

1шт.

300521A1

REPAIR KIT

parts

1шт.

Выбрано товаров: 97
