(09-096[01]) - RESERVOIR - ASSEMBLY

Запчасти Case 865 VHP (09-096[01]) - RESERVOIR - ASSEMBLY (09) - CHASSIS

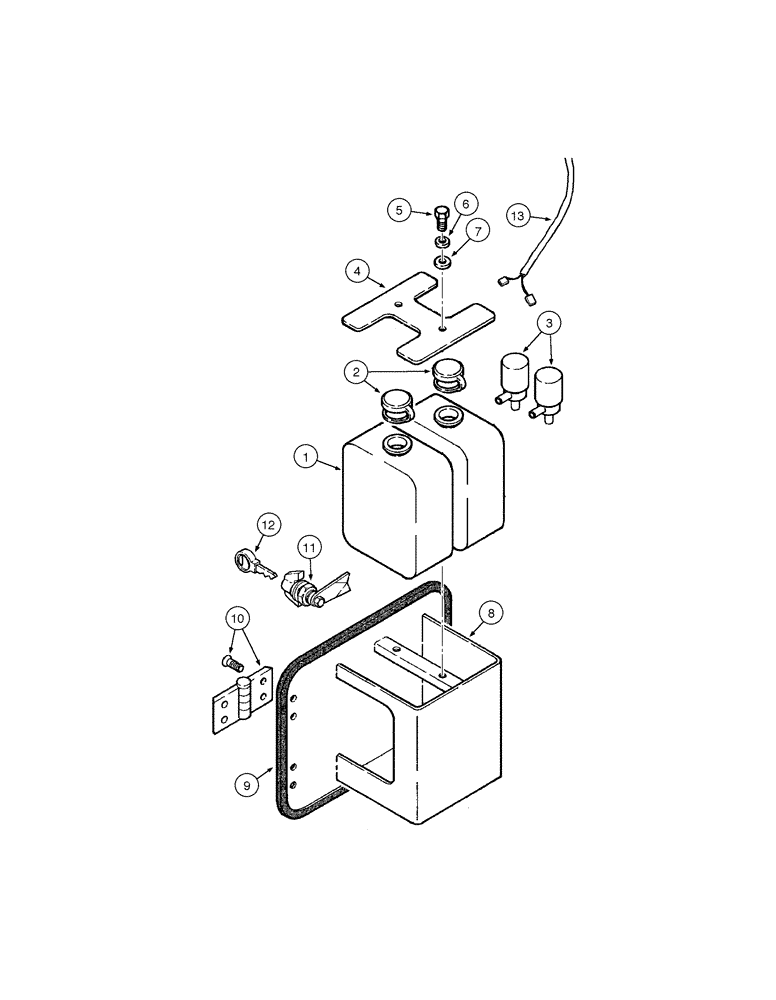

Схема запчастей Case 865 VHP - (09-096[01]) - RESERVOIR - ASSEMBLY (09) - CHASSIS
12
9
4
6
2
7
5
8
11
10
13
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

75286906

TANK

2шт.

2

75286905

COVER

2шт.

3

75286901

PUMP,24V

2шт.

4

75324935

PLATE

1шт.

5

10902231

SCREW,Hex, M6 x 16mm, Cl 10.9

2шт.

6

10516471

LOCK WASHER

2шт.

7

14496431

WASHER,6.4mm ID x 12.5mm OD x 1.6mm Thk

2шт.

8

75324934

BRACKET

1шт.

9

75313711

SEAL

1шт.

10

REF

INSTRUCTION

HINGE

1шт.

Page 09-74

1шт.

11

75313710

LOCK

1шт.

12

1964831C2

IGNITION KEY

lock

1шт.

13

71101792

WIRE HARNESS

1шт.
