(04.03[00]) - ALTERNATOR 80A - COMPONENTS

Запчасти Case 865 VHP (04.03[00]) - ALTERNATOR 80A - COMPONENTS (04) - ELECTRICAL SYSTEMS

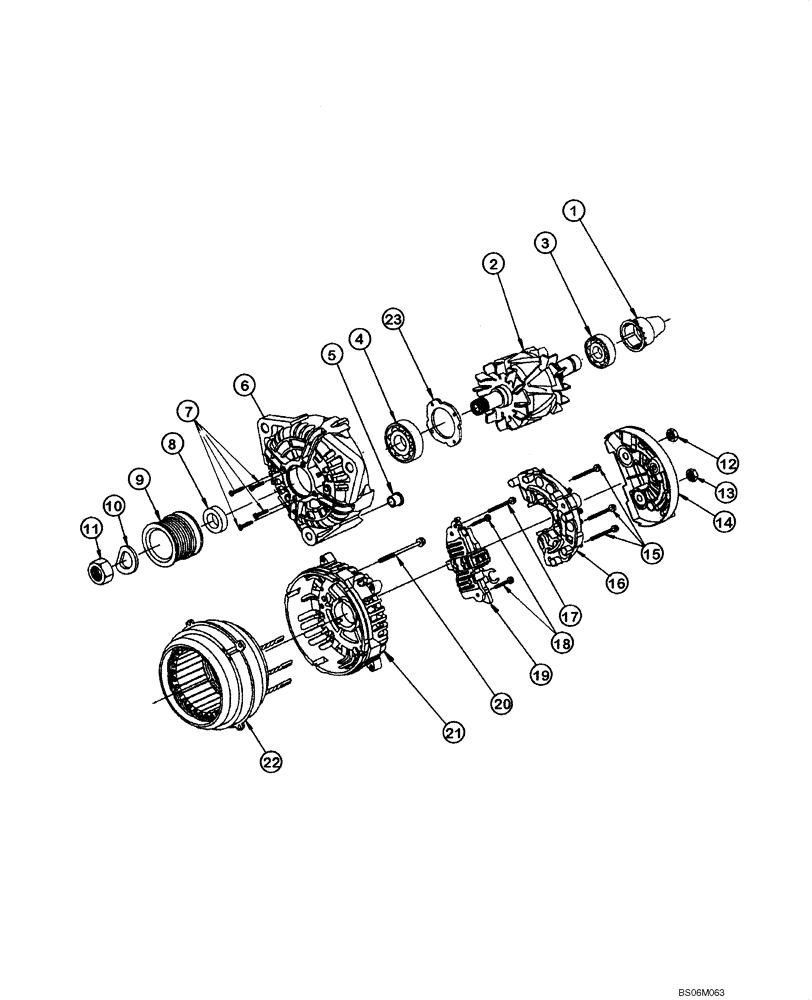

Схема запчастей Case 865 VHP - (04.03[00]) - ALTERNATOR 80A - COMPONENTS (04) - ELECTRICAL SYSTEMS
12
19
3
15
14
6
5
16
9
7
13
17
8
21
20
22
4
10
18
1
11
2
23
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

75261185

ALTERNATOR,24V, 80A, W/ Pulley

Incl. Refs. 1 - 23

1шт.

75261185R

ALTERNATOR

865 VHP MOTOR GRADER TIER 3 (NA) ASN N7AF04232 & N6AF04226 (1/07-)

1шт.

75261185C

ALTERNATOR

Return Number

1шт.

1

71101872

COVER

1шт.

2

71101873

ROTOR

1шт.

2

75261185R

ALTERNATOR

865 VHP MOTOR GRADER TIER 3 (NA) ASN N7AF04232 & N6AF04226 (1/07-), Reman for New PN 71101873

1шт.

2

75261185C

ALTERNATOR

Return Number

1шт.

3

87458832

BEARING

1шт.

4

87458811

BEARING

1шт.

5

71101874

BUSHING

1шт.

6

71101875

SUPPORT

1шт.

7

87458813

BOLT

4шт.

8

87458814

SPACER

1шт.

9

71101876

PULLEY

1шт.

10

71101877

WASHER

1шт.

11

71101878

NUT

1шт.

12

87458827

NUT

1шт.

13

87458826

NUT

1шт.

14

71101879

GUARD

1шт.

15

87458821

BOLT

3шт.

16

71101880

RECTIFIER

1шт.

17

87458824

BOLT

1шт.

18

87458823

BOLT

2шт.

19

71101881

REGULATOR

1шт.

20

87458828

BOLT

4шт.

21

71101882

SUPPORT

1шт.

22

71101883

ALTERNATOR STATOR

1шт.

23

87458812

PLATE

1шт.
