(09.27[00]) - CAB - WINDOWS ASSEMBLY (CLOSED CAB)

Запчасти Case 865 VHP (09.27[00]) - CAB - WINDOWS ASSEMBLY (CLOSED CAB) (09) - CHASSIS

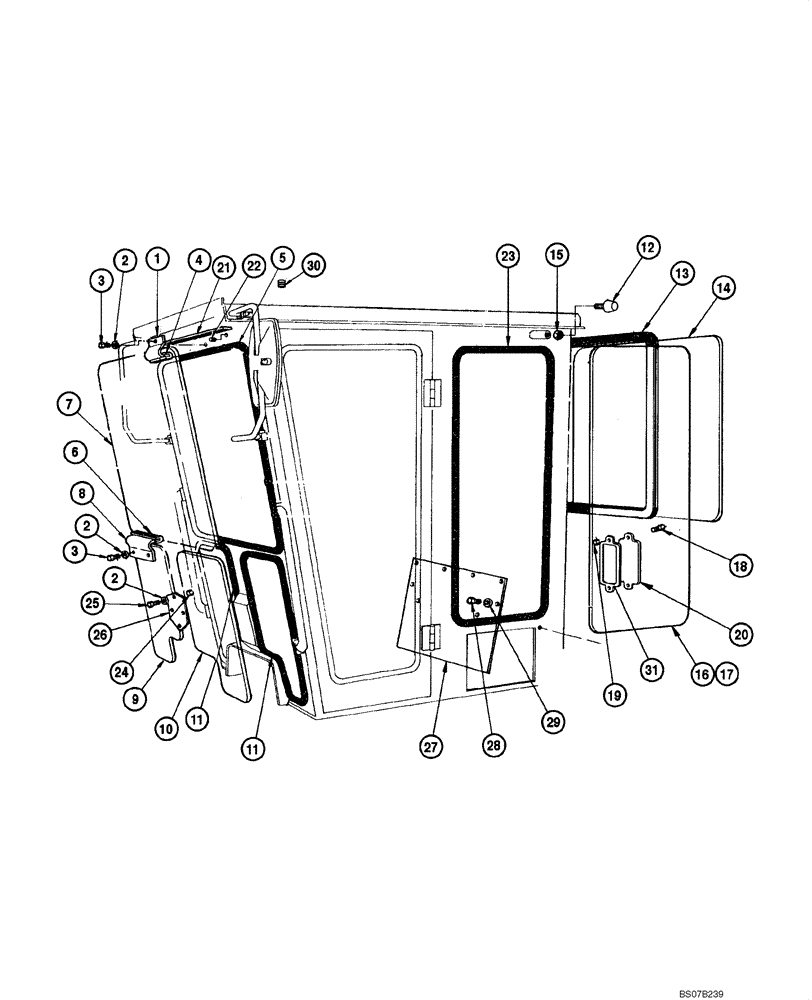

Схема запчастей Case 865 VHP - (09.27[00]) - CAB - WINDOWS ASSEMBLY (CLOSED CAB) (09) - CHASSIS
11
6
1
3
2
4
22
13
23
15
28
31
27
19
17
29
2
26
7
3
12
18
10
30
25
24
21
16
2
8
9
20
5
14
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

75311325

SUPPORT

Low Profile Cab

2шт.

1

75310343

SUPPORT

2шт.

2

75287780

WASHER

6шт.

3

75310286

SCREW,M6 x 1

6шт.

4

75311324

RUBBER SEAL

Low Profile Cab

2шт.

4

75310344

GASKET

2шт.

5

75311327

RUBBER SEAL

Low Profile Cab

1шт.

5

75310232

SEAL

2шт.

6

75310345

GASKET

1шт.

7

75311328

CAB GLASS ASSY

Low Profile Cab

1шт.

7

75254361

CAB GLASS ASSY

1шт.

8

75310346

SUPPORT

1шт.

9

75254363

GLASS

1шт.

10

75289951

GLASS

Low Profile Cab

1шт.

10

75254362

GLASS

1шт.

11

75310347

SEALING STRIP

2шт.

12

75287774

PLUG

2шт.

13

75310348

GASKET

1шт.

13

75311322

RUBBER SEAL

Low Profile Cab

1шт.

14

75254368

GLASS

1шт.

14

75311323

CAB GLASS ASSY

Low Profile Cab

1шт.

15

75310310

NUT

2шт.

16

75254365

GLASS

1шт.

16

75311321

CAB GLASS ASSY

Left Hand, Low Profile Cab

1шт.

17

75254364

GLASS

1шт.

17

75311329

CAB GLASS ASSY

Right Hand, Low Profile Cab

1шт.

18

75310240

SCREW

2шт.

19

75310310

NUT

2шт.

20

75311340

COVER

1шт.

21

75311341

RUBBER SEAL

1шт.

22

75311349

PLATE

1шт.

23

75310243

SEAL

2шт.

23

75311330

RUBBER SEAL

Low Profile Cab

2шт.

24

75310352

NUT

4шт.

25

75310322

SCREW

4шт.

26

75310353

COVER

1шт.

27

75310354

COVER

1шт.

28

75310355

SCREW

6шт.

29

75287779

WASHER

6шт.

30

75310356

PLUG

1шт.

31

75311339

RUBBER SEAL

1шт.
