(4-008) - ALTERNATOR 50A - COMPONENTS

Запчасти Case 865 DHP (4-008) - ALTERNATOR 50A - COMPONENTS (04) - ELECTRICAL SYSTEMS

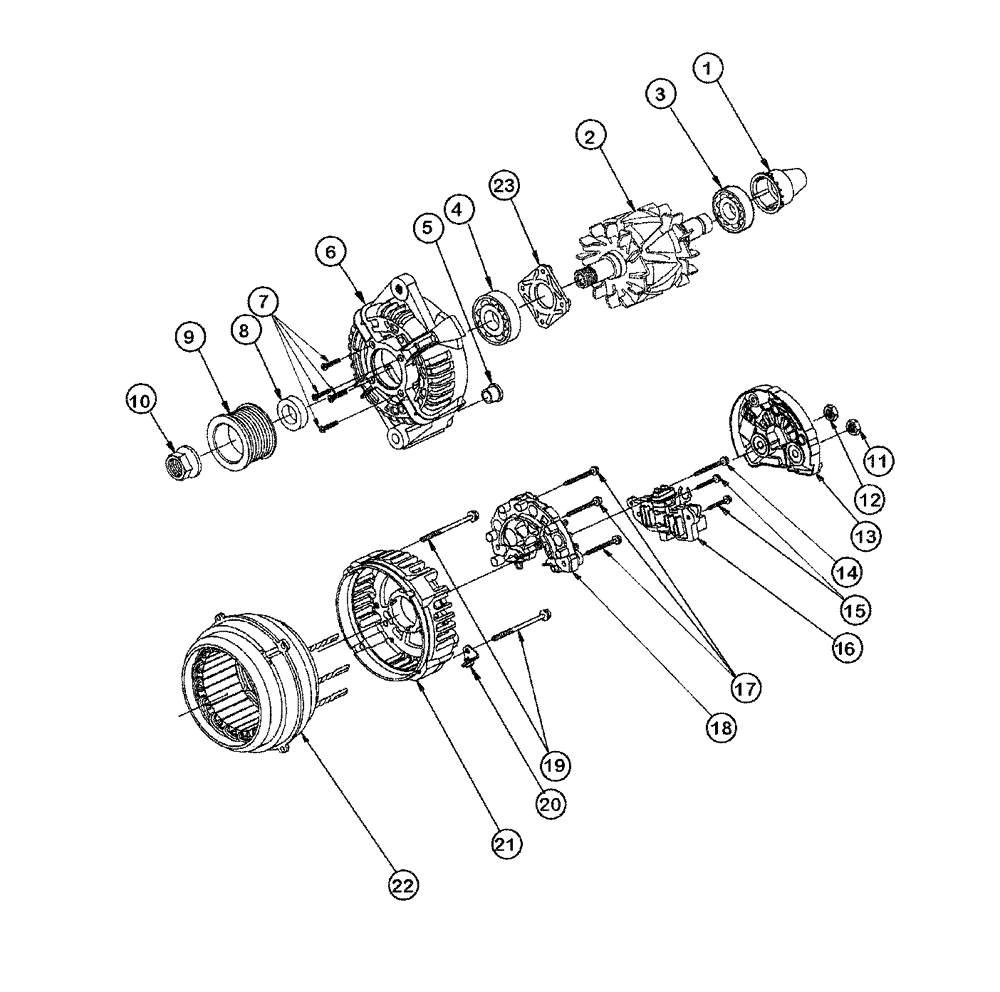

Схема запчастей Case 865 DHP - (4-008) - ALTERNATOR 50A - COMPONENTS (04) - ELECTRICAL SYSTEMS
9
16
8
21
2
19
7
17
6
3
13
15
14
12
5
23
4
11
20
1
18
22
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

75261184

ALTERNATOR,24V, 50A, W/ Pulley

ALTERNATOR, Includes: Ref. 1 - 23

1шт.

1

87458816

COVER

COVER

1шт.

2

87458818

ROTOR

ROTOR, Includes: Ref. 3

1шт.

3

87458832

BEARING

BEARING

1шт.

4

87458811

BEARING

BEARING

1шт.

5

87458817

BUSHING

BUSHING

1шт.

6

87458810

SUPPORT

BRACKET

1шт.

7

87458813

BOLT

BOLT

4шт.

8

87458814

SPACER

SPACER

1шт.

9

87458830

PULLEY

PULLEY

1шт.

10

87458831

NUT

NUT

1шт.

11

87458826

NUT

NUT

1шт.

12

87458827

NUT

NUT

1шт.

13

87458825

GUARD

GUARD

1шт.

14

87458824

BOLT

BOLT

1шт.

15

87458823

BOLT

BOLT

2шт.

16

87458822

REGULATOR

REGULATOR

1шт.

17

87458821

BOLT

BOLT

3шт.

18

87458820

RECTIFIER

RECTIRER

1шт.

19

87458828

BOLT

BOLT

4шт.

20

87458829

SUPPORT

BRACKET

2шт.

21

87458815

SUPPORT

BRACKET

1шт.

22

87458819

ALTERNATOR STATOR

STATOR

1шт.

23

87458812

PLATE

PLATE

1шт.
