(9-086) - CAB - LOWER UPHOLSTERY L.H./ R.H.

Запчасти Case 865 DHP (9-086) - CAB - LOWER UPHOLSTERY L.H./ R.H. (09) - CHASSIS

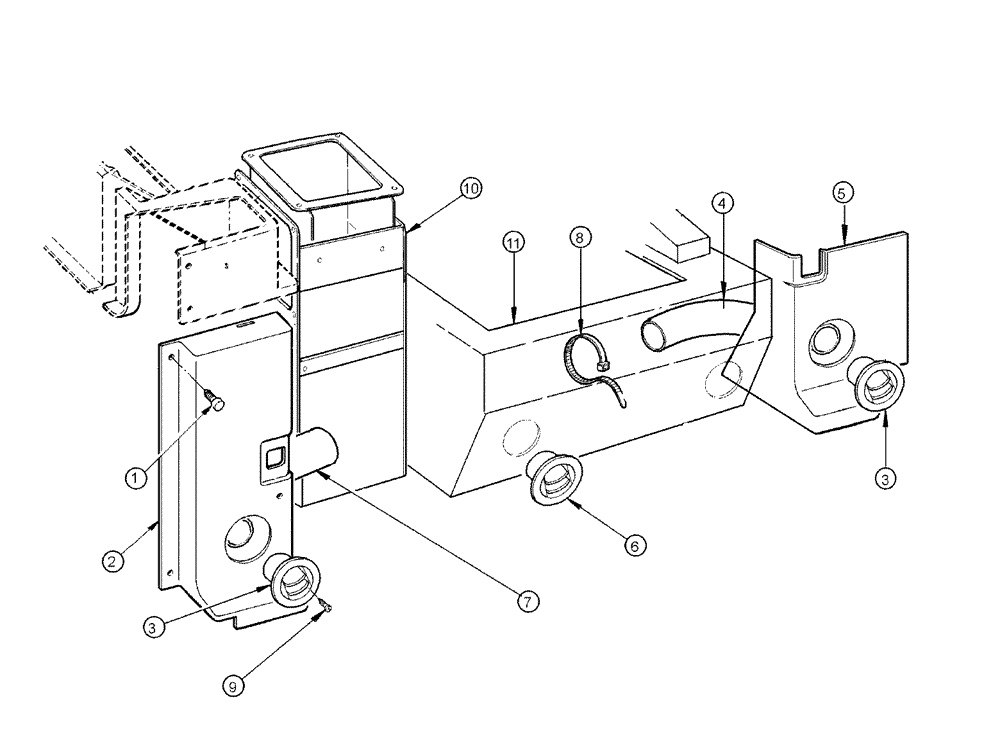

Схема запчастей Case 865 DHP - (9-086) - CAB - LOWER UPHOLSTERY L.H./ R.H. (09) - CHASSIS
9
8
10
11
6
7
2
4
3
1
5
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

75313814

BOLT

BUTTON

8шт.

2

71101801

COVER

1шт.

3

75313703

VENT

DIFFUSER

2шт.

4

75264284

HOSE

2шт.

5

71101800

COVER

1шт.

6

73158927

AIR INTAKE

DIFFUSER

2шт.

7

75264283

HOSE

1шт.

8

75201642

CLAMP

4шт.

9

75310292

SCREW

BOLT

16шт.

10

REF

INSTRUCTION

CONSOLE (Figure 6-004)

1шт.

11

REF

INSTRUCTION

BRACKET (Figure 9-108)

1шт.
