Запчасти Case 865 DHP (8-124) - CYLINDER - SADDLE AND ACTUATING (3 HOLES) (08) - HYDRAULICS

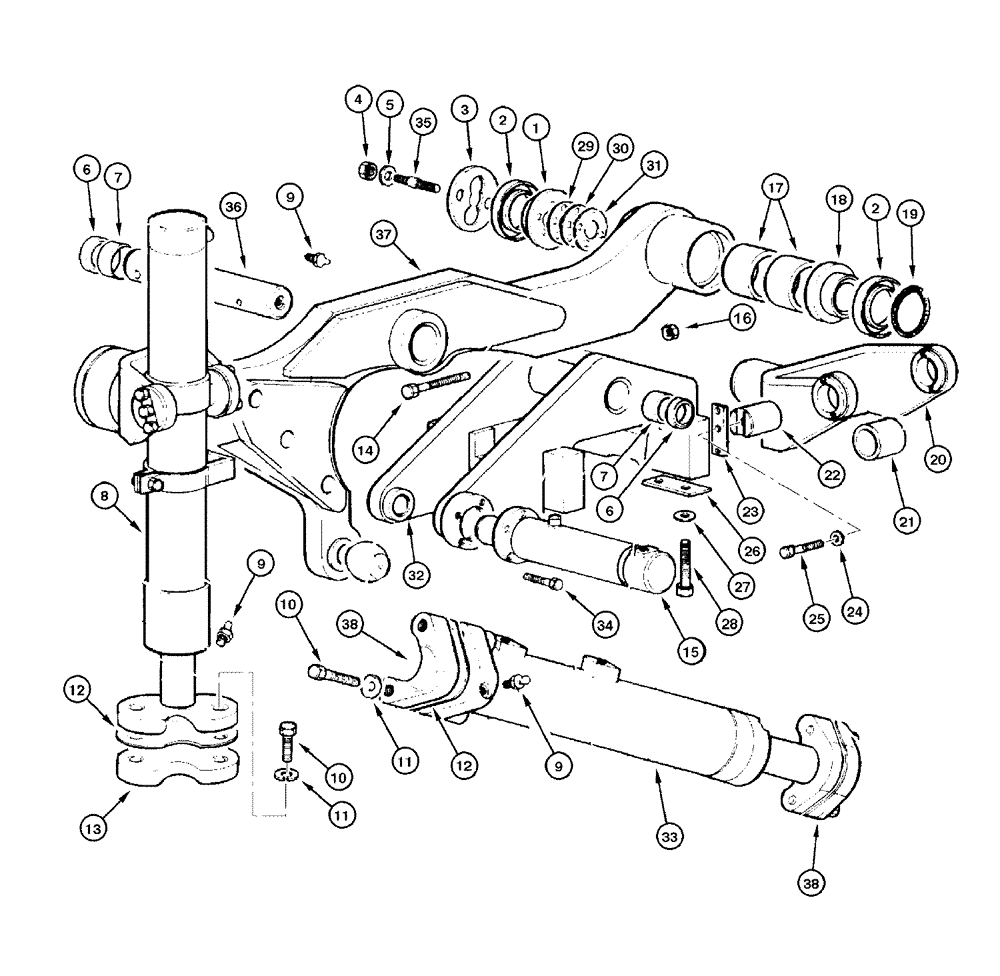

Схема запчастей Case 865 DHP - (8-124) - CYLINDER - SADDLE AND ACTUATING (3 HOLES) (08) - HYDRAULICS
31
15
6
1
18
11
2
2
22
34
7
36
8
9
25
12
38
9
32
6
7
26
24
33
11
9
23
20
10
35
3
21
19
14
38
5
16
30
13
29
4
12
10
27
28
17
37

Артикул

Название

Примечание

Количество

1

75248664

COVER

2шт.

2

8291995

SEAL

SEAL

4шт.

3

75248669

COVER

2шт.

4

70915972

NUT

8шт.

5

70931523

WASHER

8шт.

6

8291846

SEAL,70mm ID x 85mm OD x 7.5mm Thk

SEAL

2шт.

7

79106797

BUSHING,70.21mm ID x 85.11mm OD x 58mm L

2шт.

8

REF

INSTRUCTION

CYLINDER, (Figure 8-104)

1шт.

9

70914465

LUBE NIPPLE

FITTING grease

7шт.

10

70923137

SCREW

BOLT

8шт.

11

70914726

LOCK WASHER

8шт.

12

70620920

SHIM,63.5mm OD x 0.38mm Thk

32шт.

13

75251464

COVER

2шт.

14

11114631

BOLT,Hex, M12 x 120, 10.9

1шт.

15

REF

INSTRUCTION

CYLINDER saddle, (Figure 8-112)

1шт.

16

10719321

NUT,M12 x 1.75, Cl 10

1шт.

17

79106797

BUSHING,70.21mm ID x 85.11mm OD x 58mm L

4шт.

18

75248663

RING

2шт.

19

70924686

O-RING,0.139" Thk x 2.734" ID, -232, Cl 6, 90 Duro

2шт.

20

75248662

YOKE

2шт.

21

73125404

BUSHING

4шт.

22

73125400

PIN,37.87mm OD x 57.15mm L

4шт.

23

70607617

PIN,15.88mm OD x 76.2mm L

BAR

4шт.

24

70910287

LOCK WASHER

12шт.

25

70923276

SCREW,Hex, 3/8" - 24 x 1", Gr 8

BOLT

12шт.

26

73130333

SHIM,.06" Thk

2шт.

27

70928452

WASHER

8шт.

28

11398137

BOLT,Hex, M24 x 2 x 80mm, Cl 10.9

8шт.

29

75248665

SHIM

6шт.

30

75248666

SHIM

10шт.

31

75248667

SHIM

12шт.

32

73162641

SUPPORT

BRACKET

1шт.

33

REF

INSTRUCTION

CYLINDER, (Figure 8-108)

1шт.

34

11106631

SCREW,Hex, M10 x 35mm, Cl 10.9, Full Thd

4шт.

35

75245603

STUD

8шт.

36

73162636

PIN,70mm OD x 264mm L

1шт.

37

73162647

SUPPORT

BRACKET

1шт.

38

70620479

CUP COVER

2шт.

Выбрано товаров: 38
