(8-084) - DISTRIBUTOR - BLADE LIFT VALVE

Запчасти Case 865 DHP (8-084) - DISTRIBUTOR - BLADE LIFT VALVE (08) - HYDRAULICS

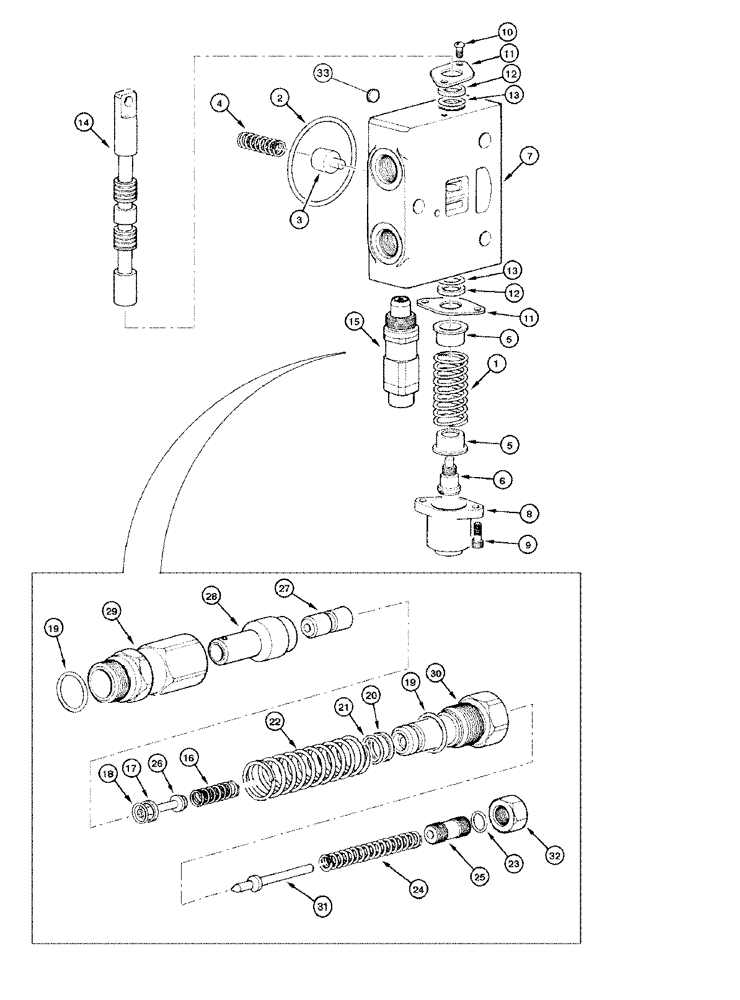

Схема запчастей Case 865 DHP - (8-084) - DISTRIBUTOR - BLADE LIFT VALVE (08) - HYDRAULICS
6
6
11
5
10
13
7
29
33
23
14
31
13
19
18
17
12
21
4
28
15
22
27
8
19
16
1
12
32
2
25
5
9
3
24
20
11
30
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

75289554

HYDRAULIC VALVE

Includes: Ref. 1 - 33

1шт.

1

75289576

SPRING

1шт.

2

9968476

SEALING RING

1шт.

3

75289566

SPOOL

1шт.

4

75289565

SPRING

1шт.

5

9968481

SEAT

SEAT

2шт.

6

9968483

SCREW

BOLT

1шт.

7

75289585

CASE

HOUSING

1шт.

8

75289575

COVER

1шт.

9

75289578

BOLT

BOLT

2шт.

10

9968460

SCREW

BOLT

2шт.

11

75289569

COVER

2шт.

12

75289570

SEAL

SEAL

2шт.

13

75289571

O-RING,0.103" Thk x 0.549" ID, -113, 60 Duro

SEAL

2шт.

14

75289568

ROD

1шт.

15

75289586

HYDRAULIC VALVE

Includes: Ref. 16 - 32

1шт.

16

75289601

SPRING

1шт.

17

75289590

RING

1шт.

18

75289588

O-RING

1шт.

19

75289587

O-RING

2шт.

20

75289602

RING

1шт.

21

75289589

O-RING,0.07" Thk x 0.426" ID, -13, 75 Duro

1шт.

22

75289603

SPRING

1шт.

23

75289593

O-RING

1шт.

24

75289591

SPRING

1шт.

25

75289594

PLUG

BOLT

1шт.

26

75289599

PLUNGER

1шт.

27

75289600

PLUNGER

1шт.

28

75289598

PLUNGER

1шт.

29

75289597

NUT

1шт.

30

75289596

NUT

1шт.

31

75289592

PLUNGER

1шт.

32

75289595

NUT

1шт.

33

75312804

DISC

DISC

1шт.

34

75289604

KIT

repair, Includes: Ref. 16, 17, 18, 19, 20, 21, 22, 23 and 24

1шт.
