(8-034) - BLADE HYDRAULIC CIRCUIT - FLOAT

Запчасти Case 865 DHP (8-034) - BLADE HYDRAULIC CIRCUIT - FLOAT (08) - HYDRAULICS

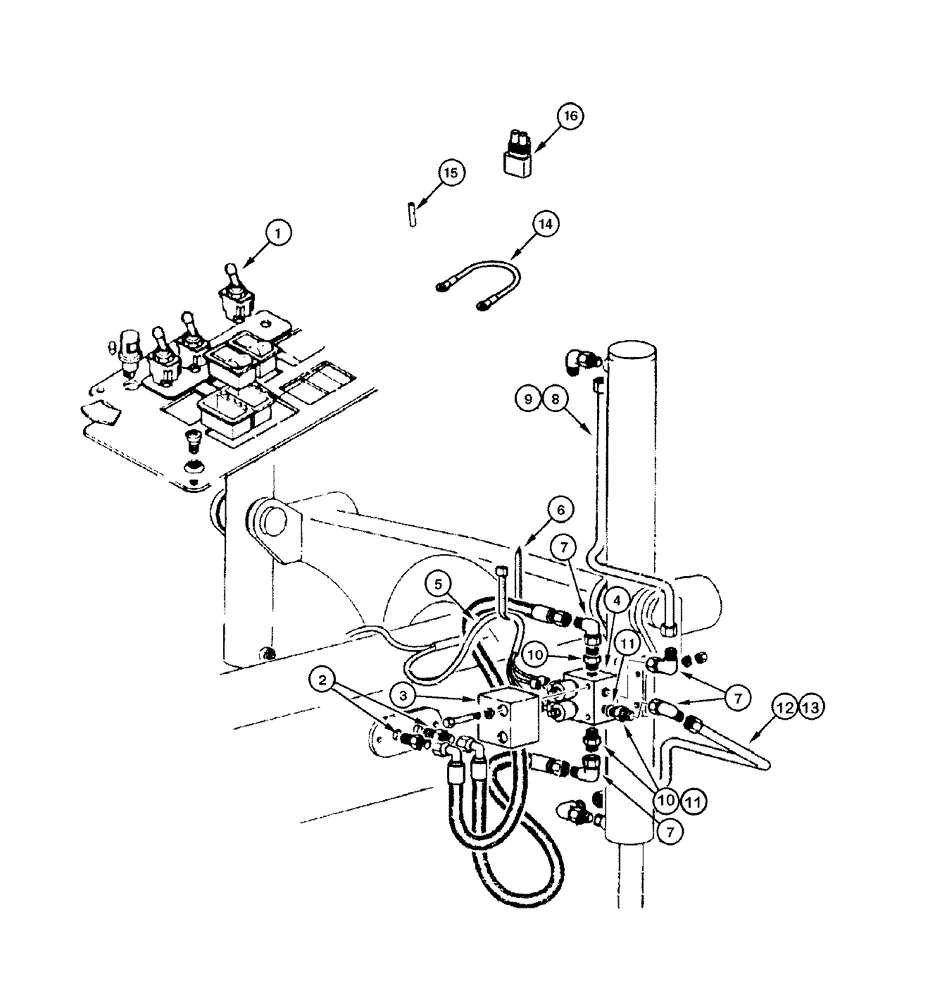

Схема запчастей Case 865 DHP - (8-034) - BLADE HYDRAULIC CIRCUIT - FLOAT (08) - HYDRAULICS
11
9
8
7
10
11
6
4
15
13
7
14
5
1
7
2
3
10
12
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

73125891

ASSEMBLY

2шт.

2

70927261

HYD CONNECTOR

4шт.

3

75325426

GUARD

GUARD

2шт.

4

REF

INSTRUCTION

VALVE (Figure 8-036)

2шт.

5

75249893

CABLE

HARNESS

1шт.

6

70929402

CLAMP

10шт.

7

70921279

ELBOW

8шт.

8

75254140

RIGID TUBE

L.H.

1шт.

9

75254144

RIGID TUBE

R.H.

1шт.

10

70921409

HYD CONNECTOR

Includes: Ref. 11

8шт.

11

70921349

O-RING,0.087" Thk x 0.644" ID, -908, Cl 6, 90 Duro

8шт.

12

75254142

RIGID TUBE

L.H.

1шт.

13

75254146

RIGID TUBE

R.H.

1шт.

14

75322592

ELECTRIC CABLE

HARNESS

1шт.

15

19109687

INSULATOR

TUBE

1шт.

16

75322270

ELEC CONNECTOR

VARISTOR

4шт.
