Запчасти Case 865 DHP (8-026) - BLADE HYDRAULIC CIRCUIT - LIFTING (08) - HYDRAULICS

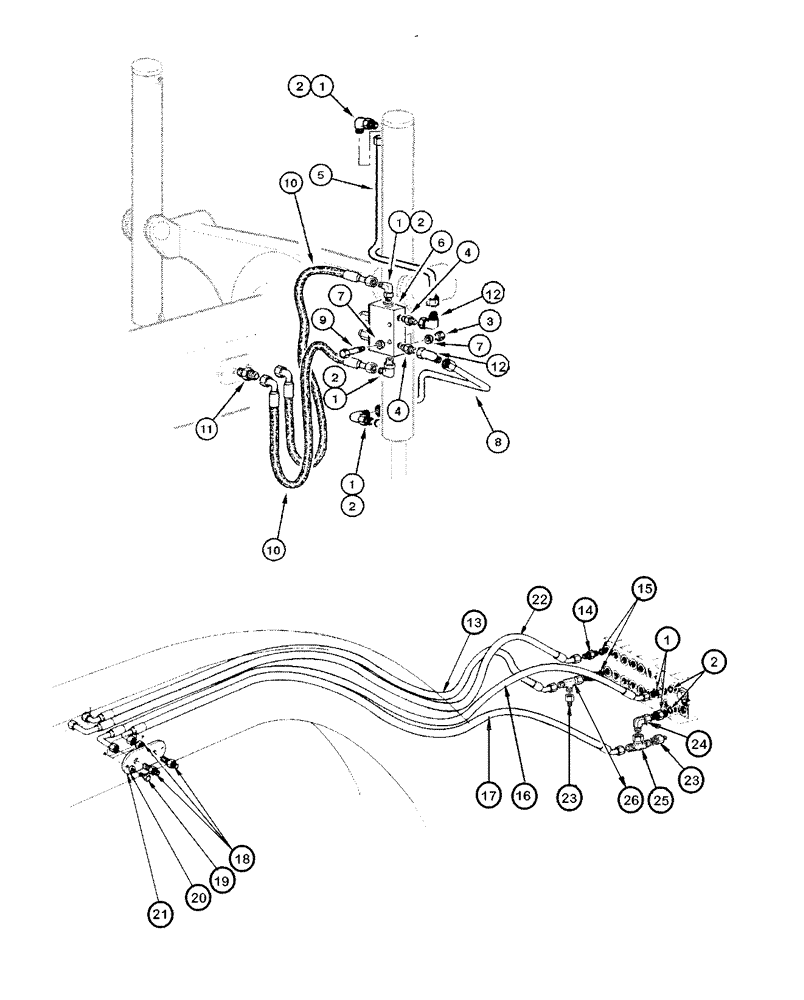

Схема запчастей Case 865 DHP - (8-026) - BLADE HYDRAULIC CIRCUIT - LIFTING (08) - HYDRAULICS
2
7
10
8
10
16
2
15
2
4
20
23
26
21
3
19
7
22
1
1
25
1
5
11
17
24
9
13
1
6
12
2
18
4
23
1
2
12
14

Артикул

Название

Примечание

Количество

1

70921402

ELBOW

Includes: Ref. 2

4шт.

2

70921349

O-RING,0.087" Thk x 0.644" ID, -908, Cl 6, 90 Duro

10шт.

3

70900367

NUT

2шт.

4

70921409

HYD CONNECTOR

2шт.

5

75254144

RIGID TUBE

R.H.

1шт.

5

75254140

RIGID TUBE

L.H.

1шт.

6

REF

INSTRUCTION

VALVE (Figure 8-100)

2шт.

7

70630753

WASHER

4шт.

8

75254146

RIGID TUBE

R.H.

1шт.

8

75254142

RIGID TUBE

L.H.

1шт.

9

11107331

SCREW,Hex, M10 x 55mm, Cl 10.9

4шт.

10

73127637

FLEXIBLE HOSE

4шт.

11

70927261

HYD CONNECTOR

4шт.

12

70921279

ELBOW

4шт.

13

75252826

FLEXIBLE HOSE

1шт.

14

70921409

HYD CONNECTOR

Includes: Ref. 15

4шт.

15

70921885

O-RING,0.078" Thk x 0.468" ID, -906, Cl 6, 90 Duro

4шт.

16

75251170

FLEXIBLE HOSE

1шт.

17

75251169

FLEXIBLE HOSE

1шт.

18

70927261

HYD CONNECTOR

4шт.

19

16043231

SCREW,Hex, M8 x 16mm, Cl 10.9, Full Thd

4шт.

20

10730301

WASHER,8.15mm ID x 17mm OD x 2mm Thk

4шт.

21

75280722

COVER

PLATE

2шт.

22

75252827

FLEXIBLE HOSE

1шт.

23

70923102

REDUCER

CONNECTOR

2шт.

24

70921279

ELBOW

1шт.

25

70921276

HYD CONNECTOR

1шт.

26

70921298

3 WAY CONNECTION

1шт.

Выбрано товаров: 28
