Запчасти Case 865 AWD (08-040[01]) - BLADE HYDRAULIC CIRCUIT - SIDE SHIFT AND TILT (08) - HYDRAULICS

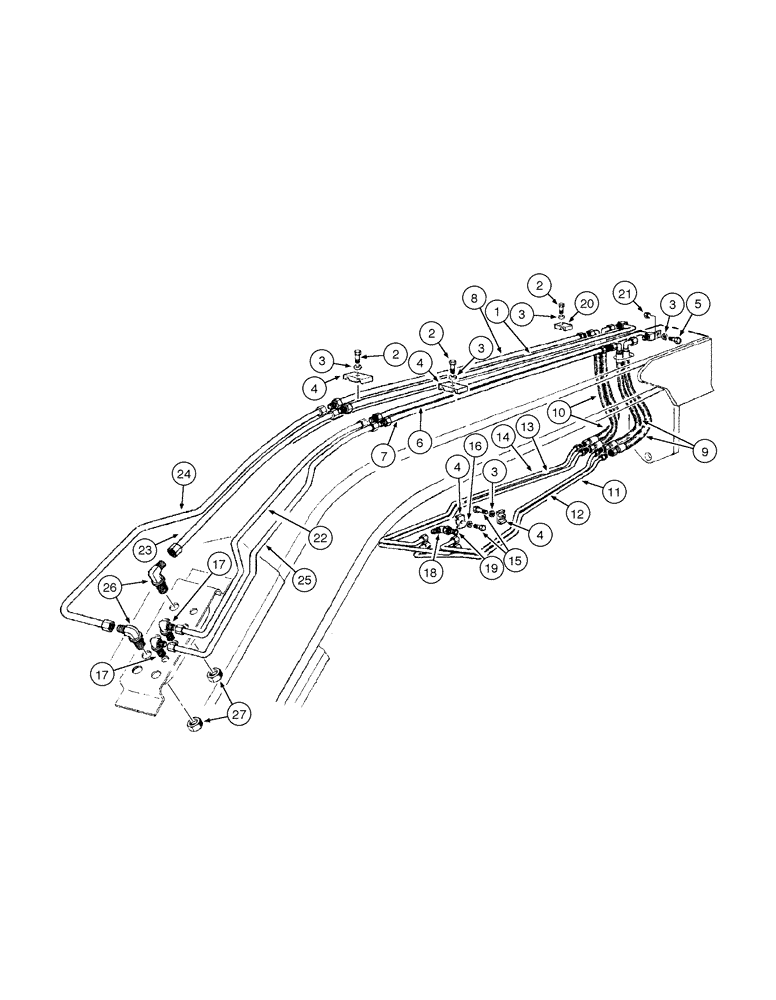

Схема запчастей Case 865 AWD - (08-040[01]) - BLADE HYDRAULIC CIRCUIT - SIDE SHIFT AND TILT (08) - HYDRAULICS
17
2
4
20
14
3
2
6
2
3
22
27
3
15
3
16
24
8
21
11
9
26
4
23
1
7
19
13
18
17
10
4
3
4
5
25
12

Артикул

Название

Примечание

Количество

1

75248894

RIGID TUBE,9.7 mm ID, 12.7 mm OD, 2398, 42 mm Length

1шт.

2

16054631

BOLT,Hex, M8 x 1.25 x 40mm, Cl 10.9, Full Thd

8шт.

3

10730301

WASHER,8.15mm ID x 17mm OD x 2mm Thk

8шт.

4

70623355

COLLAR

14шт.

5

16043431

SCREW,Hex, M8 x 1.25 x 20mm, Cl 10.9, Full Thd

2шт.

6

75248903

RIGID TUBE,6.5 mm ID, 9.5 mm OD, 2408, 40 mm Length

1шт.

7

75248900

RIGID TUBE,6.5 mm ID, 9.5 mm OD, 2302, 25 mm Length

1шт.

8

75248883

RIGID TUBE,9.7 mm ID, 12.7 mm OD, 2248, 20 mm Length

1шт.

9

75255792

HYDRAULIC HOSE

2шт.

10

75255797

HYDRAULIC HOSE

2шт.

11

75252263

RIGID TUBE

1шт.

12

75252264

RIGID TUBE

1шт.

13

75252255

RIGID TUBE

1шт.

14

75252254

RIGID TUBE

1шт.

15

11106431

SCREW,Hex, M10 x 1.5 x 30mm, Cl 10.9, Full Thd

8шт.

16

10516871

LOCK WASHER,10.2mm ID x 17.7mm OD x 2.5mm Thk

8шт.

17

70928378

ELBOW

2шт.

18

70924786

ELBOW

Includes item 19

4шт.

19

70921205

O-RING,10-1, 90 Duro, .755" ID x .097" Thk

4шт.

20

75249311

CLAMP

2шт.

21

11701721

NUT,M10, Cl 10

3шт.

22

75253433

RIGID TUBE

1шт.

23

75253436

RIGID TUBE,9.7 mm ID, 12.7 mm OD, 1311, 457 mm Length

1шт.

24

75253435

RIGID TUBE

1шт.

25

75253434

RIGID TUBE

1шт.

26

218-693

ELBOW,90 Degree Blkhd, 9/16"-18, 37 Degree x 9/16"-18, 37 Degree

2шт.

27

218-1254

LOCK NUT,Blkhd, 9/16"-18

2шт.

Выбрано товаров: 27
