(04.27[00]) - AIR CONDITIONING SYSTEM

Запчасти Case 865 (04.27[00]) - AIR CONDITIONING SYSTEM (04) - ELECTRICAL SYSTEMS

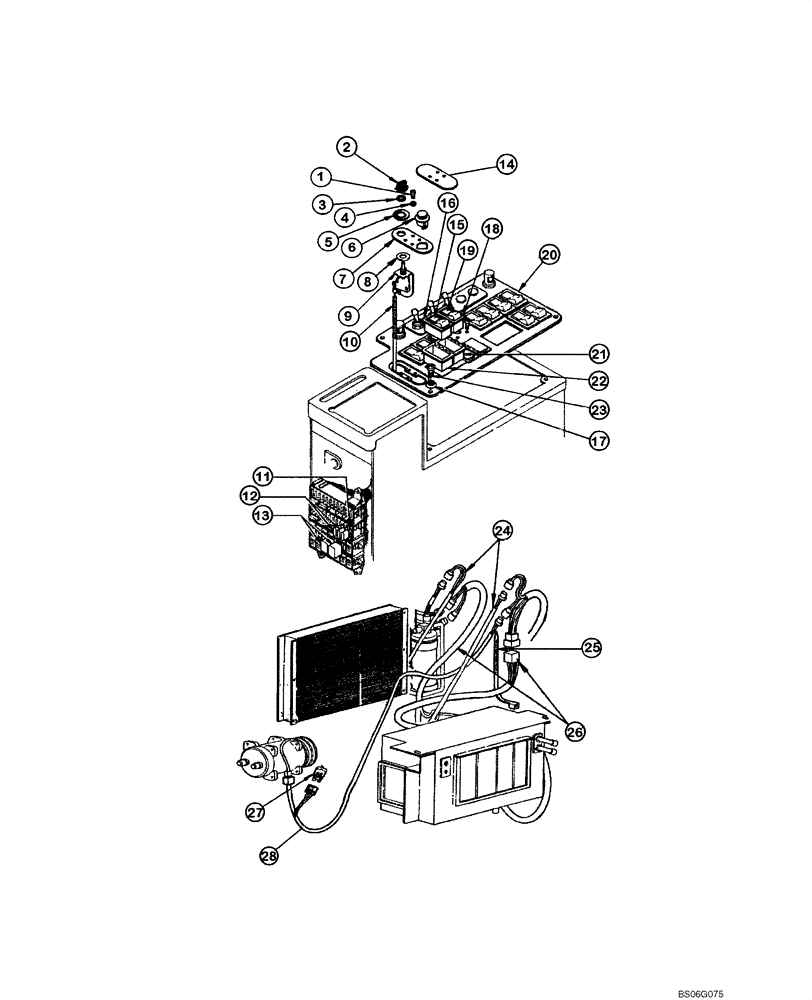

Схема запчастей Case 865 - (04.27[00]) - AIR CONDITIONING SYSTEM (04) - ELECTRICAL SYSTEMS
8
4
19
10
12
24
28
15
23
27
17
16
11
18
7
21
26
5
20
22
25
14
13
1
2
3
9
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

13297317

SCREW,M4 x 10mm

4шт.

2

1994720C1

KNOB

1шт.

3

109311H

JAM NUT

1шт.

4

70917458

WASHER

4шт.

5

75321640

DECAL

1шт.

6

75289897

FAN SWITCH

1шт.

7

75321394

PLATE

1шт.

8

79005601

SHIM

Incl. 9-10

1шт.

250742A1

ELECTRIC CABLE

1шт.

9

1954651C2

CONTROL

1шт.

10

250739A1

CABLE,510mm L

1шт.

11

9804895

FUSE,20A, Micro, Yellow

1шт.

12

9811773

FUSE,10A, Micro, Red

2шт.

14

75321538

COVER

1шт.

13

75251103

RELAY

2шт.

75321122

SWITCH

Incl. 15-16

1шт.

15

75321124

LENS,BLUE

1шт.

16

75251041

TOGGLE SWITCH

1шт.

17

85801991

WASHER,6.3mm OD x 18mm ID x 4mm Thk

4шт.

75321686

SWITCH

Incl. 18-19

1шт.

18

75251050

TOGGLE SWITCH

1шт.

19

75321687

LENS,GREEN

1шт.

20

75321535

PLATE

1шт.

21

75251093

CONNECTING BLOCK

1шт.

22

85803983

CONTACT HOUSING

1шт.

23

13313217

SCREW,Pozidriv Oval Hd, Csk, M6 x 20mm, Cl 5.8, Full Thd

4шт.

24

75322516

ELECTRIC CABLE

1шт.

25

75201642

CLAMP

3шт.

26

75322519

ELECTRIC CABLE

1шт.

27

75322270

ELEC CONNECTOR

1шт.

28

75322517

ELECTRIC CABLE

1шт.
