(09.42A[00]) - CAB - ROOF (CLOSED CAB) (SN N4AF04006 - )

Запчасти Case 865 (09.42A[00]) - CAB - ROOF (CLOSED CAB) (SN N4AF04006 - ) (09) - CHASSIS

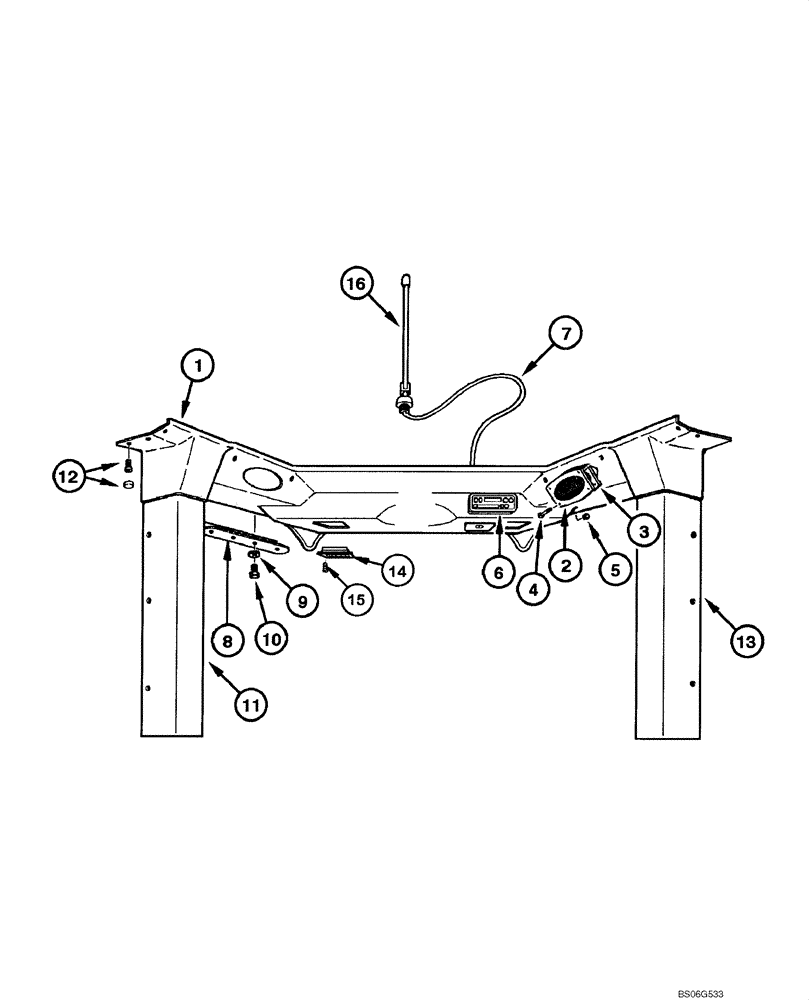

Схема запчастей Case 865 - (09.42A[00]) - CAB - ROOF (CLOSED CAB) (SN N4AF04006 - ) (09) - CHASSIS
3
10
5
7
4
8
14
15
9
1
12
13
2
16
6
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

71101803

ROOF

Low Profile Cab

1шт.

1

71101796

ROOF

1шт.

2

75310390

GRILLE

2шт.

3

75310386

SPEAKER

2шт.

4

75310391

SCREW

8шт.

5

75310389

NUT

8шт.

6

75322764

RADIO

1шт.

7

75310384

ELECTRIC CABLE

1шт.

8

75310388

PLATE

RH

2шт.

8

75310385

PLATE

LH

1шт.

9

75287700

WASHER

8шт.

10

75310286

SCREW,M6 x 1

8шт.

11

REF

INSTRUCTION

Covering, See Figure 09.38A

12шт.

12

75313814

BOLT

22шт.

13

REF

INSTRUCTION

Covering, See Figure 09.38A

1шт.

14

125688A1

DIFFUSER

2шт.

15

71101798

COVER

1шт.

16

75310458

ANTENNA

1шт.
