(09.31[00]) - CAB - WINDOWS (OPEN CAB)

Запчасти Case 865 (09.31[00]) - CAB - WINDOWS (OPEN CAB) (09) - CHASSIS

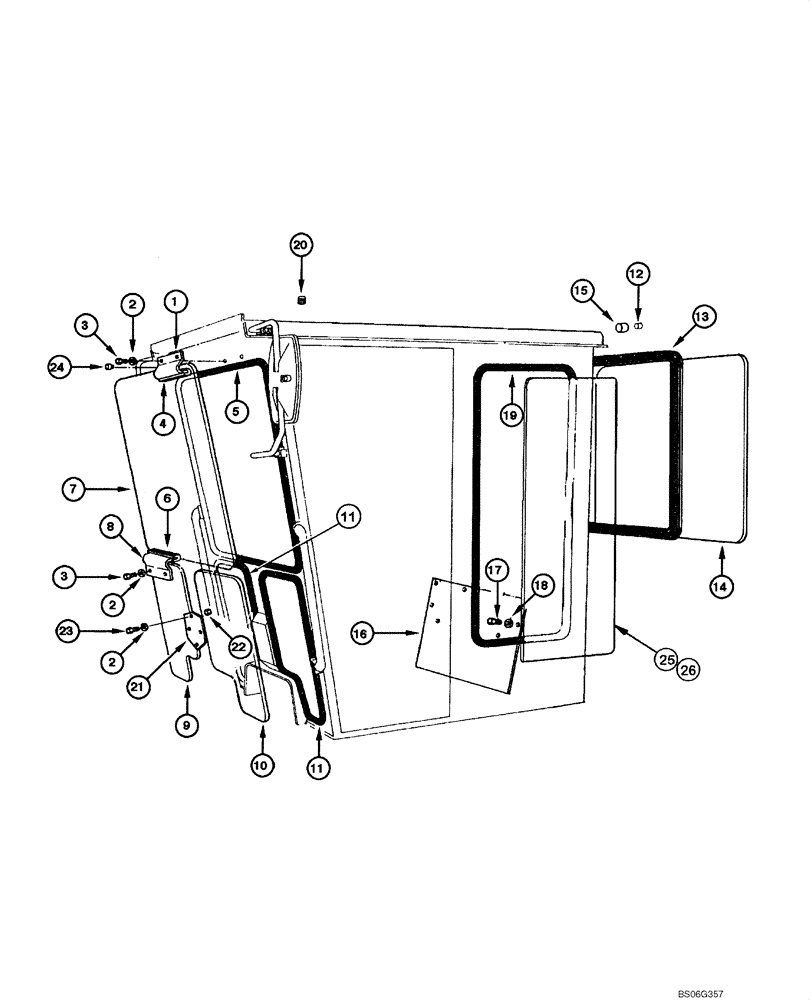

Схема запчастей Case 865 - (09.31[00]) - CAB - WINDOWS (OPEN CAB) (09) - CHASSIS
16
4
2
12
14
23
26
2
10
25
11
1
22
2
18
3
5
13
21
9
19
17
11
15
7
3
8
24
20
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

75310343

SUPPORT

2шт.

2

75287780

WASHER

6шт.

3

75310286

SCREW,M6 x 1

6шт.

4

75310344

GASKET

2шт.

5

75310232

SEAL

1шт.

6

75310345

GASKET

1шт.

7

75254361

CAB GLASS ASSY

1шт.

8

75310346

SUPPORT

1шт.

9

75254363

GLASS

1шт.

10

75254362

GLASS

1шт.

11

75310347

SEALING STRIP

2шт.

12

75310357

PLUG

1шт.

13

75310348

GASKET

1шт.

14

75254368

GLASS

1шт.

15

75310358

PLUG

1шт.

16

75310354

COVER

1шт.

17

75310355

SCREW

6шт.

18

75287779

WASHER

6шт.

19

75310359

GASKET

2шт.

20

75310356

PLUG

1шт.

21

75310351

COVER

1шт.

22

15896221

NUT,Hex, M6, 5.20mm High, Cl 10

4шт.

23

75310322

SCREW

4шт.

24

75310360

PLUG

2шт.

25

75254364

GLASS

1шт.

26

75254365

GLASS

1шт.
