(09.11[00]) - BLADE - ASSEMBLY (13 FEET)

Запчасти Case 865 (09.11[00]) - BLADE - ASSEMBLY (13 FEET) (09) - CHASSIS

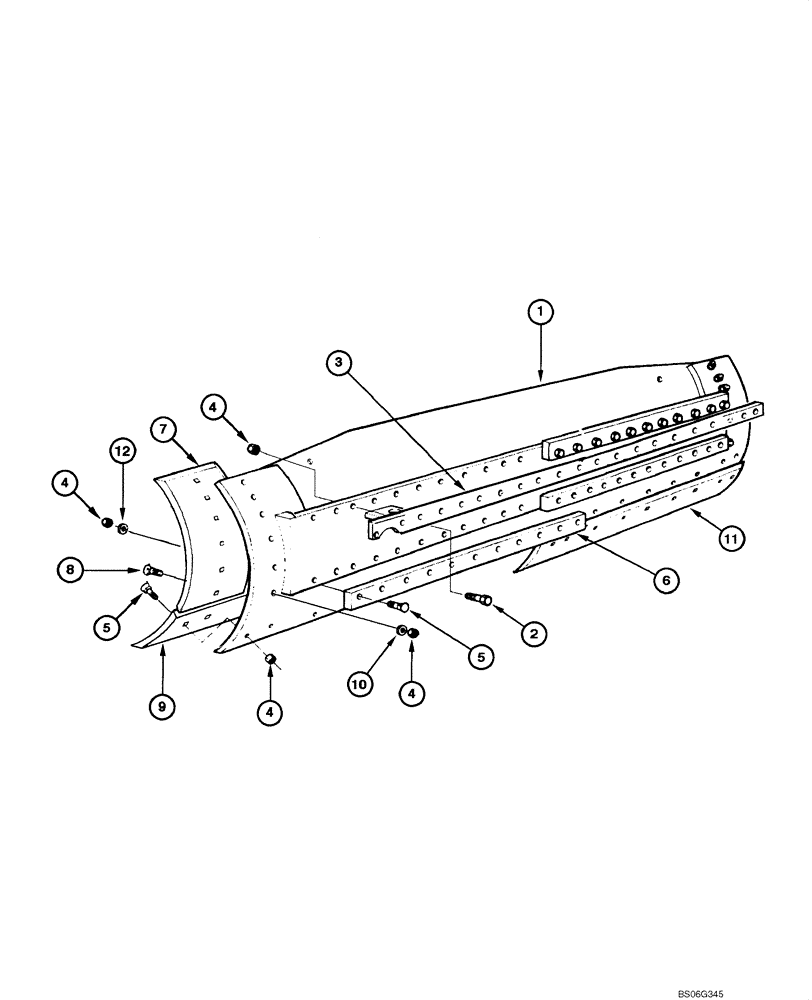

Схема запчастей Case 865 - (09.11[00]) - BLADE - ASSEMBLY (13 FEET) (09) - CHASSIS
7
4
4
12
2
8
4
5
1
3
9
4
6
11
10
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

75266767

BLADE

13 ft, Incl. 1-12

1шт.

1

75250345

MOLDBOARD

1шт.

2

70921174

SCREW

22шт.

3

75266817

BAR

Bar Upper

1шт.

4

70911029

NUT

73шт.

5

70617127

PLOW BOLT,5/8" - 11 x 2 1/4"

39шт.

6

75266787

BAR

Bar Lower

2шт.

7

75266798

BLADE

End Bit

2шт.

8

70931930

BOLT

12шт.

9

75266783

CUTTING EDGE

Cutting Edge

1шт.

10

70912942

LOCK WASHER

12шт.

11

75266776

CUTTING EDGE

Cutting Edge

1шт.

12

70927381

WASHER,0.66" ID x 1.12" OD x 0.1" Thk

22шт.

Выбрано товаров: 13
