(08.40[00]) - DISTRIBUTOR - HYDRAULIC CIRCUIT

Запчасти Case 865 (08.40[00]) - DISTRIBUTOR - HYDRAULIC CIRCUIT (08) - HYDRAULICS

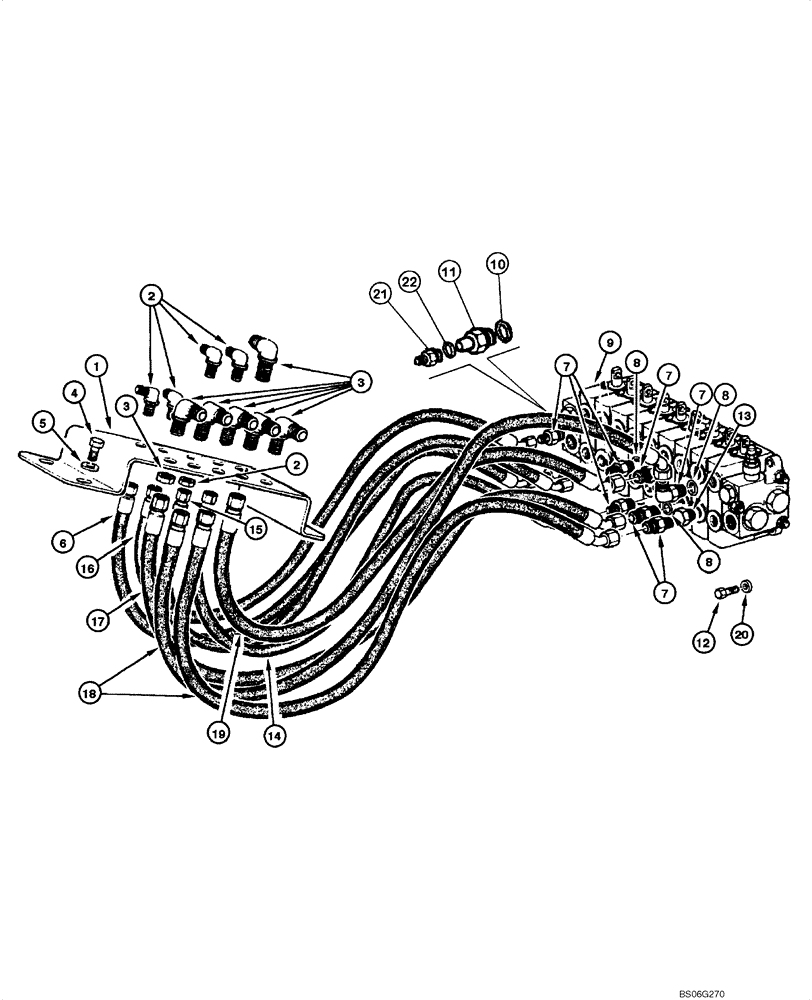

Схема запчастей Case 865 - (08.40[00]) - DISTRIBUTOR - HYDRAULIC CIRCUIT (08) - HYDRAULICS
13
12
2
7
2
3
19
10
11
7
6
7
3
1
15
14
7
20
22
18
8
5
4
8
21
9
16
17
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

75280667

PLATE

1шт.

2

70927163

HYD CONNECTOR

6шт.

3

70928378

ELBOW

4шт.

4

16043231

SCREW,Hex, M8 x 16mm, Cl 10.9, Full Thd

4шт.

5

10730301

WASHER,8.15mm ID x 17mm OD x 2mm Thk

4шт.

6

75251188

FLEXIBLE HOSE

1шт.

7

70922457

HYD CONNECTOR

Incl. 8

3шт.

8

70921885

O-RING,0.078" Thk x 0.468" ID, -906, Cl 6, 90 Duro

6-1, 90 Duro, .468" ID x .078" Thk

1шт.

9

REF

INSTRUCTION

Valve Distributor, See Figure 08.39

1шт.

10

70921885

O-RING,0.078" Thk x 0.468" ID, -906, Cl 6, 90 Duro

1шт.

11

75261780

ORIFICE

1шт.

12

70921565

SCREW

4шт.

13

70922577

PLUG

1шт.

14

75252832

FLEXIBLE HOSE

1шт.

15

75251190

FLEXIBLE HOSE

1шт.

16

75251192

FLEXIBLE HOSE

1шт.

17

75251194

FLEXIBLE HOSE

1шт.

18

75252425

FLEXIBLE HOSE

1шт.

19

75251191

FLEXIBLE HOSE

1шт.

20

70630753

WASHER

4шт.

21

70925656

HYD CONNECTOR

2шт.

22

70923845

O-RING

2шт.
