(08.10[00]) - BLADE HYDRAULIC CIRCUIT - ROTATING DISTRIBUTOR

Запчасти Case 865 (08.10[00]) - BLADE HYDRAULIC CIRCUIT - ROTATING DISTRIBUTOR (08) - HYDRAULICS

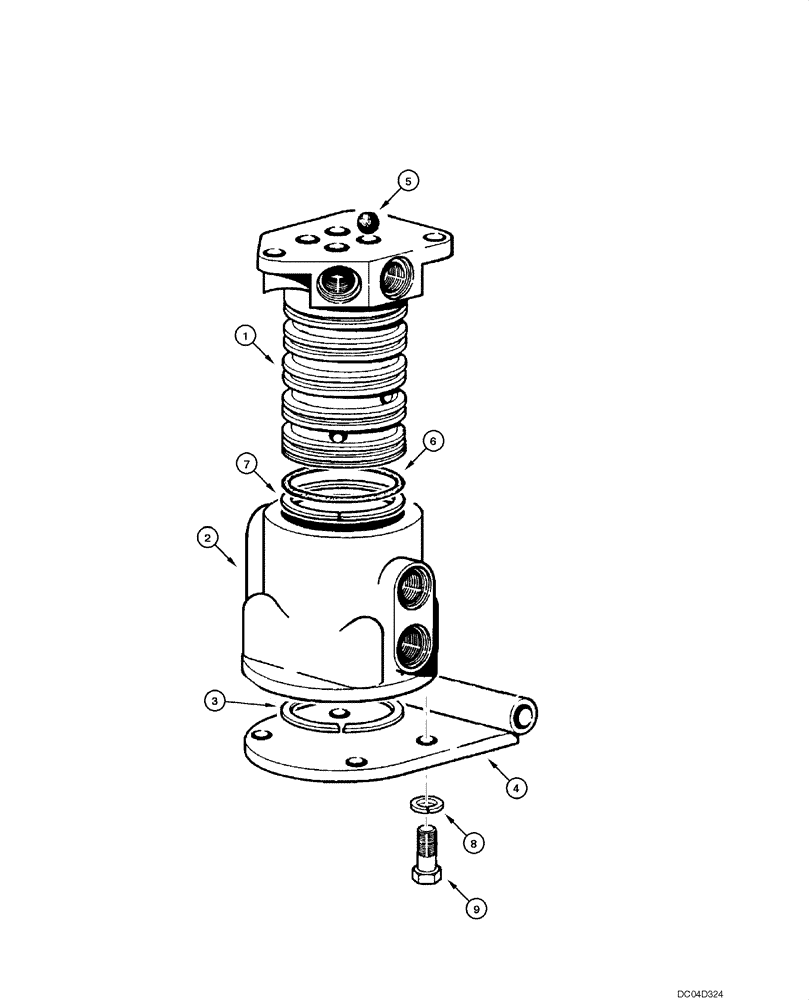

Схема запчастей Case 865 - (08.10[00]) - BLADE HYDRAULIC CIRCUIT - ROTATING DISTRIBUTOR (08) - HYDRAULICS
6
9
5
8
7
2
3
1
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

75267310

DISTRIBUTOR

Distributor

1шт.

1

73127351

SHAFT

Incl. 1 - 9

1шт.

2

70658265

HOUSING

1шт.

3

70050292

RING

1шт.

4

75267595

PLATE

Plate

8шт.

5

70905362

BALL

4шт.

6

70925257

O-RING,0.139" Thk x 1.984" ID, -226, Cl 6, 90 Duro

5шт.

7

70926622

RING

8шт.

8

70910287

LOCK WASHER

4шт.

9

70922763

SCREW

4шт.

Выбрано товаров: 10
