(09.29[00]) - CAB - DOOR LOCK

Запчасти Case 865 (09.29[00]) - CAB - DOOR LOCK (09) - CHASSIS

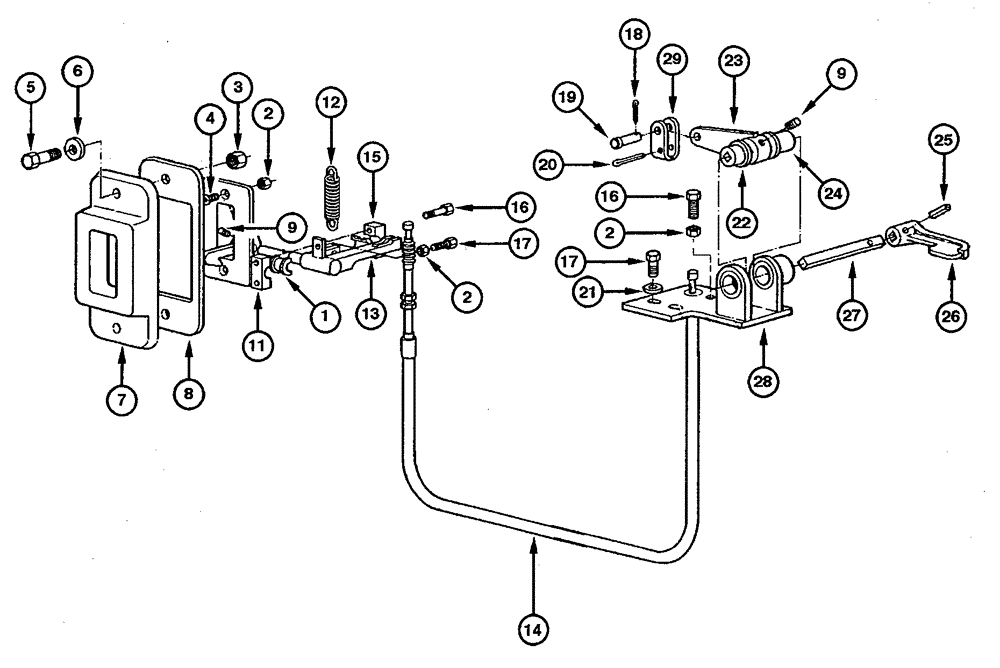

Схема запчастей Case 865 - (09.29[00]) - CAB - DOOR LOCK (09) - CHASSIS
2
18
1
2
19
22
17
27
16
13
7
16
9
4
20
12
25
24
8
15
26
29
9
28
17
14
6
23
21
3
11
2
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

75310397

BUSHING

2шт.

2

15896221

NUT,Hex, M6, 5.20mm High, Cl 10

3шт.

3

75310301

NUT

2шт.

4

75310398

SCREW

2шт.

5

75310355

SCREW

2шт.

6

75287779

WASHER

2шт.

7

75310399

SUPPORT

1шт.

8

75310408

PLATE

1шт.

9

75310400

SCREW

2шт.

10

75310401

LOCK

1шт.

11

75310402

CLAMP

1шт.

12

75310403

SPRING

1шт.

13

75310422

LEVER

RH

1шт.

13

75311302

LEVER

LH (NOTE)

1шт.

14

75310405

CABLE

1шт.

15

75310406

CLAMP

1шт.

16

75310407

SCREW

3шт.

17

75310409

SCREW

2шт.

18

75310410

COTTER PIN

1шт.

18

75310412

COTTER PIN

(NOTE)

1шт.

19

75310788

PIN

1шт.

19

75310411

PIN

(NOTE)

1шт.

20

75310410

COTTER PIN

1шт.

21

75287780

WASHER

1шт.

22

75310786

BUSHING

1шт.

22

75310413

BUSHING

(NOTE)

1шт.

23

75310414

LEVER

1шт.

24

75310415

BUSHING

1шт.

25

75310416

PIN

1шт.

26

75310417

LEVER

1шт.

27

75310418

TIE-ROD

1шт.

28

75310419

SUPPORT

RH

1шт.

28

75310421

SUPPORT

LH

1шт.

29

75310420

YOKE

1шт.
