(03-04[01]) - ACCELERATOR PEDAL

Запчасти Case 845 DHP (03-04[01]) - ACCELERATOR PEDAL (03) - FUEL SYSTEM

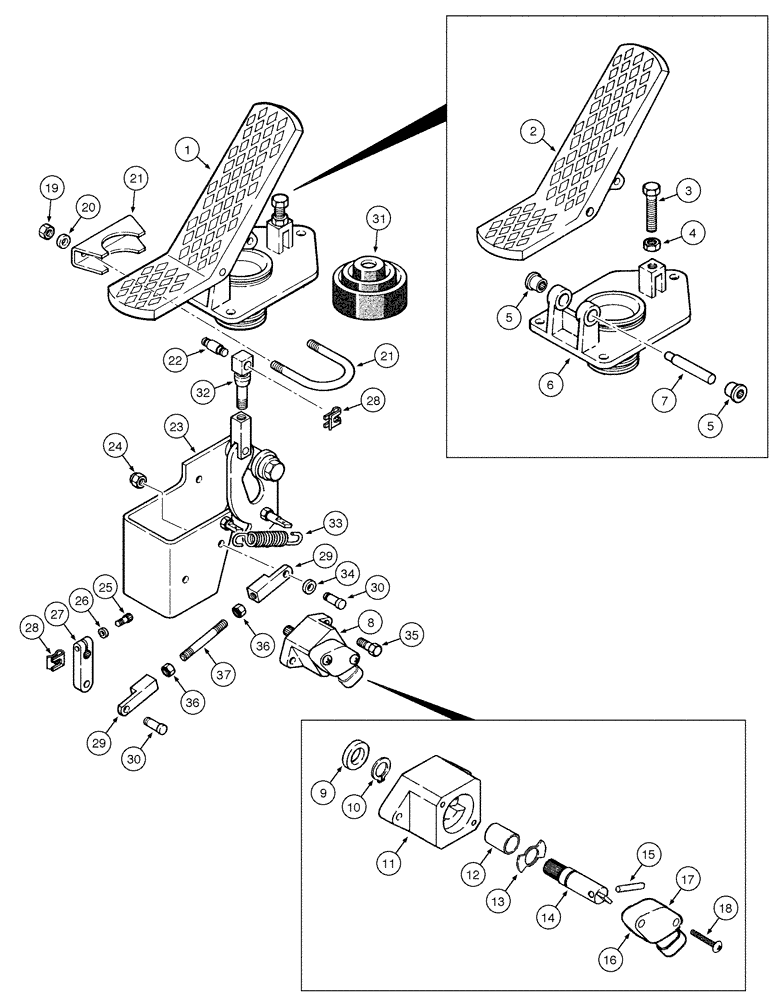

Схема запчастей Case 845 DHP - (03-04[01]) - ACCELERATOR PEDAL (03) - FUEL SYSTEM
15
31
33
6
8
20
28
27
22
21
9
1
30
37
17
7
24
21
11
5
29
13
28
36
19
16
2
12
29
5
36
30
3
35
10
32
18
23
14
25
34
4
26
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

75262889

PEDAL

Accelerator Assy, Includes items 1, 8

1шт.

1

71103119

PEDAL

Assy, Includes items 2 - 7

1шт.

2

71103127

PEDAL

2шт.

3

71103128

PIN

2шт.

4

71103129

NUT

1шт.

5

71103130

BUSHING

1шт.

6

71103131

SUPPORT

1шт.

7

71103132

PIN

2шт.

8

71103124

SENSOR

Assy, Includes items 9 - 16

1шт.

9

71103097

SEAL

2шт.

10

71103098

RING

2шт.

11

71103099

HEADLINER

1шт.

12

71103100

BUSHING

1шт.

13

71103101

WASHER

1шт.

14

71103102

AXLE

2шт.

15

71103103

PIN

1шт.

16

71103104

SENSOR

Assy, Includes items 17, 18

1шт.

17

71103104

SENSOR

1шт.

18

71103105

SCREW

1шт.

19

71103106

NUT

2шт.

20

71103107

WASHER

2шт.

21

71103108

CLAMP

1шт.

22

71103109

PIN

1шт.

23

71103110

SUPPORT

1шт.

24

71103111

NUT

2шт.

25

71103112

SCREW

1шт.

26

71103113

WASHER

1шт.

27

71103114

LEVER

1шт.

28

71103115

RING

4шт.

29

71103116

TERMINAL

2шт.

30

71103117

PIN

2шт.

31

71103118

DUST CAP

1шт.

32

71103120

ROD

1шт.

33

71103121

SPRING

1шт.

34

71103122

SPACER

1шт.

35

71103123

SCREW

2шт.

36

71103125

NUT

2шт.

37

71103126

ROD

1шт.
