Запчасти Case 845 DHP (08-010[01]) - MAIN HYDRAULIC PUMP - HYDRAULIC CIRCUIT (08) - HYDRAULICS

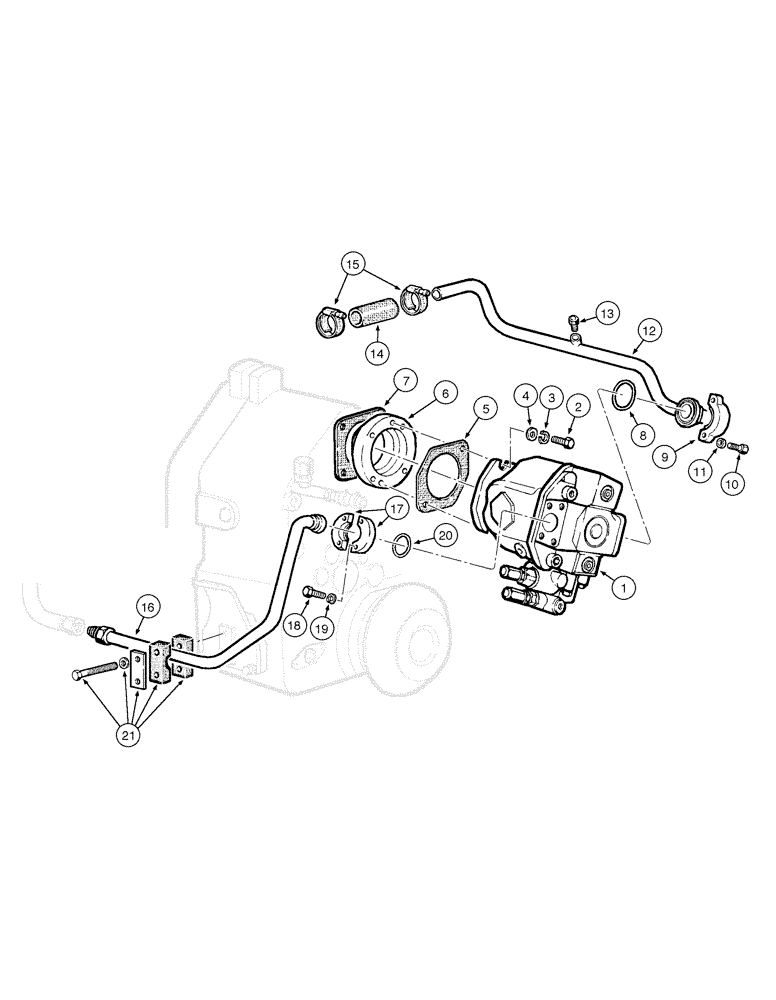

Схема запчастей Case 845 DHP - (08-010[01]) - MAIN HYDRAULIC PUMP - HYDRAULIC CIRCUIT (08) - HYDRAULICS
17
6
12
16
20
1
5
10
21
18
15
19
9
8
13
14
7
11
4
2
3

Артикул

Название

Примечание

Количество

1

REF

INSTRUCTION

PUMP hydraulic Assy

1шт.

Page 08-06

1шт.

2

11118731

BOLT,Hex, M16 x 45, 10.9

2шт.

3

10517271

LOCK WASHER,16.2mm ID x 27.7mm OD x 4mm Thk

2шт.

4

10520201

WASHER,16.4mm ID x 28mm OD x 3mm Thk

2шт.

6

75253330

SPACER

1шт.

7

70188771

GASKET,0.79mm Thk

2шт.

8

70924686

O-RING,0.139" Thk x 2.734" ID, -232, Cl 6, 90 Duro

1шт.

9

70921599

CLAMP

2шт.

10

11115531

BOLT,Hex, M14 x 30, 10.9, Full Thd

4шт.

11

10517173

LOCK WASHER,14.2mm ID x 24.1mm OD x 3.5mm Thk

4шт.

12

87675007

RIGID TUBE,50.8 mm OD

1шт.

13

70918951

PLUG

steel

1шт.

14

73107726

HOSE

1шт.

15

259044A1

CLAMP

2шт.

16

87542568

TUBE

1шт.

17

75253408

CLAMP

2шт.

18

11112631

BOLT,Hex, M12 x 35mm, Cl 10.9

4шт.

19

10517073

LOCK WASHER,12.2mm ID x 21.1mm OD x 3.1mm Thk

4шт.

20

70923664

O-RING

2шт.

21

75252564

CLAMP

1шт.

Выбрано товаров: 21
