(03.02[00]) - THROTTLE PEDAL

Запчасти Case 845 DHP (03.02[00]) - THROTTLE PEDAL (03) - FUEL SYSTEM

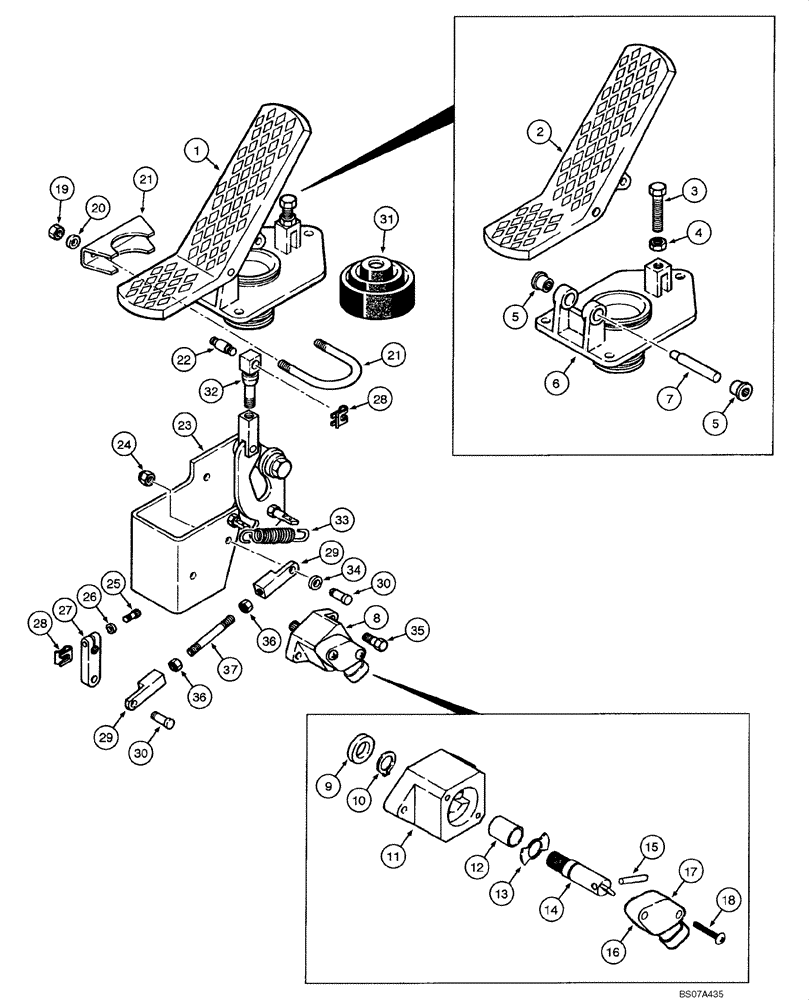

Схема запчастей Case 845 DHP - (03.02[00]) - THROTTLE PEDAL (03) - FUEL SYSTEM
25
21
16
31
5
28
22
10
15
4
3
28
8
5
29
23
36
11
6
29
37
12
9
27
26
24
30
7
20
13
35
18
34
36
19
1
30
2
21
14
32
17
33
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

75262889

PEDAL

Accelerator Assy. Incl. Refs 1 - 37

1шт.

1

71103119

PEDAL

PEDAL Assy. Incl. Refs. 2 - 7

1шт.

2

71103127

PEDAL

PEDAL

2шт.

3

71103128

PIN

BOLT

2шт.

4

71103129

NUT

NUT

1шт.

5

71103130

BUSHING

BEARING

1шт.

6

71103131

SUPPORT

BRACKET

1шт.

7

71103132

PIN

PIN

2шт.

8

71103124

SENSOR

SENSOR ASSY. Incl. Refs. 9 - 18

1шт.

9

71103097

SEAL

SEAL

2шт.

10

71103098

RING

RING, LOCK

2шт.

11

71103099

HEADLINER

HOUSING

1шт.

12

71103100

BUSHING

BUSHING

1шт.

13

71103101

WASHER

WASHER

1шт.

14

71103102

AXLE

SHAFT

2шт.

15

71103103

PIN

PIN

1шт.

16

75164376

KIT SENDER, Assy. Incl. Refs. 17, 18

1шт.

17

71103104

SENSOR

SENSOR

1шт.

18

71103105

SCREW

BOLT

1шт.

19

71103106

NUT

NUT

2шт.

20

71103107

WASHER

WASHER, LOCK

2шт.

21

71103108

CLAMP

CLAMP

1шт.

22

71103109

PIN

PIN

1шт.

23

71103110

SUPPORT

BRACKET

1шт.

24

71103111

NUT

NUT

2шт.

25

71103112

SCREW

BOLT

1шт.

26

71103113

WASHER

WASHER, LOCK

1шт.

27

71103114

LEVER

LEVER

1шт.

28

71103115

RING

RING, LOCK

4шт.

29

71103116

TERMINAL

TERMINAL

2шт.

30

71103117

PIN

PIN

2шт.

31

71103118

DUST CAP

BOOT

1шт.

32

71103120

ROD

ROD

1шт.

33

71103121

SPRING

SPRING

1шт.

34

71103122

SPACER

SPACER

1шт.

35

71103123

SCREW

BOLT

2шт.

36

71103125

NUT

NUT

2шт.

37

71103126

ROD

ROD

1шт.
