(09.13[00]) - BLADE - EXTENSION LH - ASSEMBLY (OPTIONAL)

Запчасти Case 845 DHP (09.13[00]) - BLADE - EXTENSION LH - ASSEMBLY (OPTIONAL) (09) - CHASSIS

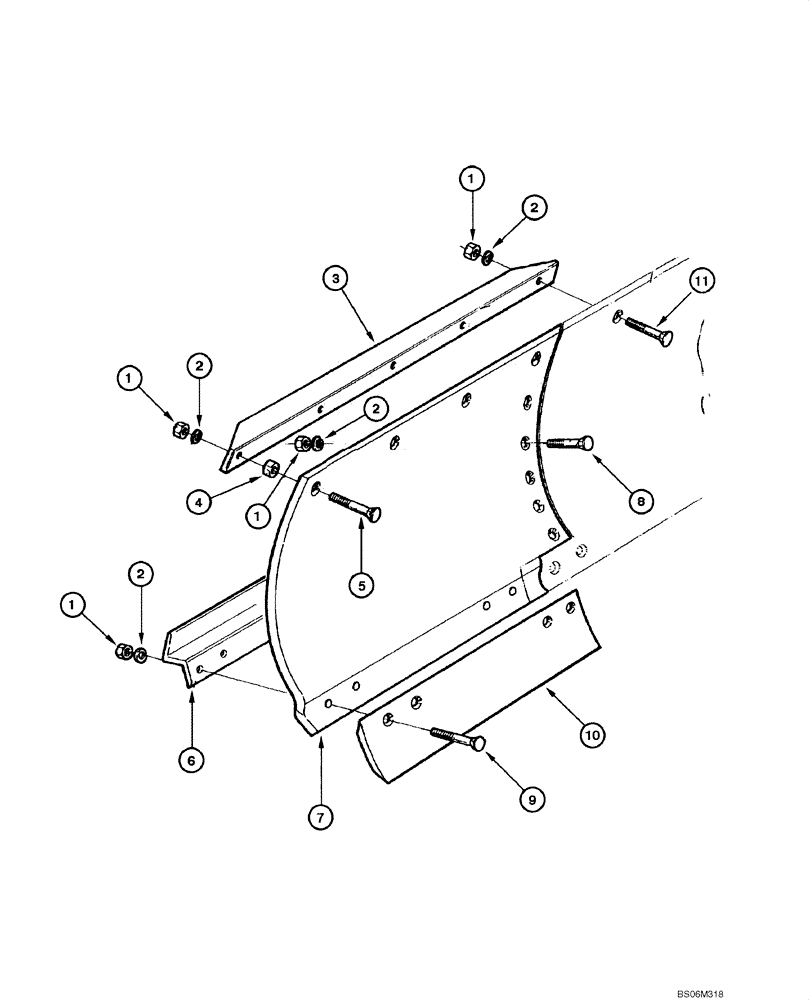

Схема запчастей Case 845 DHP - (09.13[00]) - BLADE - EXTENSION LH - ASSEMBLY (OPTIONAL) (09) - CHASSIS
7
1
3
2
1
6
8
1
5
2
9
4
2
10
2
1
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

70911029

NUT

17шт.

2

70912942

LOCK WASHER

17шт.

3

70603156

SUPPORT

1шт.

4

70602449

SPACER

4шт.

5

70932589

SCREW

1шт.

6

75267475

GUIDE

Guide, Extension, Left Hand

1шт.

7

75267131

BLADE

Extension

1шт.

8

70931930

BOLT

5шт.

9

70932590

BOLT,5/8" - 11 x 3"

7шт.

10

75266875

BLADE

Cutting Edge

1шт.

11

70921597

SCREW

1шт.
